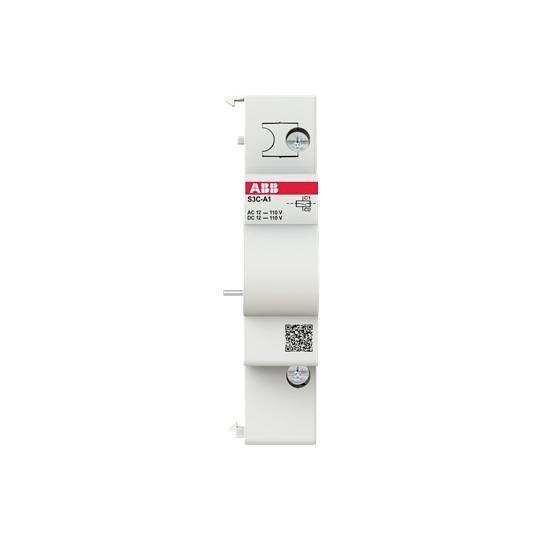

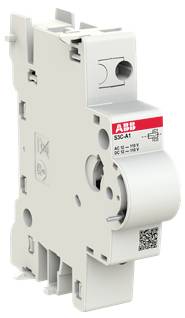

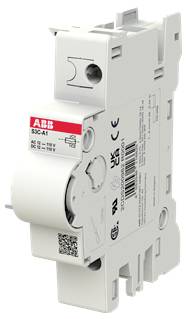

ABB 2CDS200982R0001 S3C-A1 Shuntutlösare 1 st

För fjärrutlösning (avstängning) av huvudenheten, med automatisk avstängning inom 10 ms, om en spänning upprättas. Lämplig för serierna på säkringsautomaterna (MCBs) S200, S300P, FIS (RCCBs) F200 A till 100 A, F200 F, F200 B till 63 A, Fi/LS-brytare (RCBOs) DS201, Fi/LS-kombinationer (RCBOs) DS200 (DDA200 + S200), DS250N-UC, AFDD s-ARC1, DS-200. Kan användas med LS (MCBs) SN201 och Fi/LS (RCBOs) DS203NC via kopplingsmodulen/hjälpkontakt SN201-IH. Arbetsströmutlösare använder en spole som LS (MCBs) för utlösning. För att utlösa en utlösare av arbetsströmutlösaren måste rätt spänning väljas och det måste säkerställas att lämplig Ibmax (enligt datablad/bruksanvisning) tillhandahålls av den strömförsörjning som används. Om strömförsörjning kan ge högre strömmar, minskar arbetsströmutlösaren strömmen till Ibmax på grund av dess inre resistans. När utlösaren för arbetsströmutlösaren har utlöst, är kontakten inuti öppen strömkretsen bryts, även om arbetsströmutlösaren fortfarande är påslagen. Arbetsflödesutlösaren möjliggör en omstart av huvudskyddsanordningen först när arbetsströmutlösaren inte längre får en extern utlösningssignal.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
