Fakta om spänningskontroll
Was är en 2-polig spänningsprovare?
Vilka 2-poliga spänningsprovare finns?
Följande kontrollmärkning visar den 2-poliga spänningsprovaren i sitt erbjudande från Conrad
Mätkategori för 2-polig spänningsprovare
IP-skyddstyper för den 2-poliga spänningsprovaren hos Conrad
Kalibreringstyper för den 2-poliga spänningsprovaren
FAQ - vanliga frågor om 2-poliga spänningsprovare

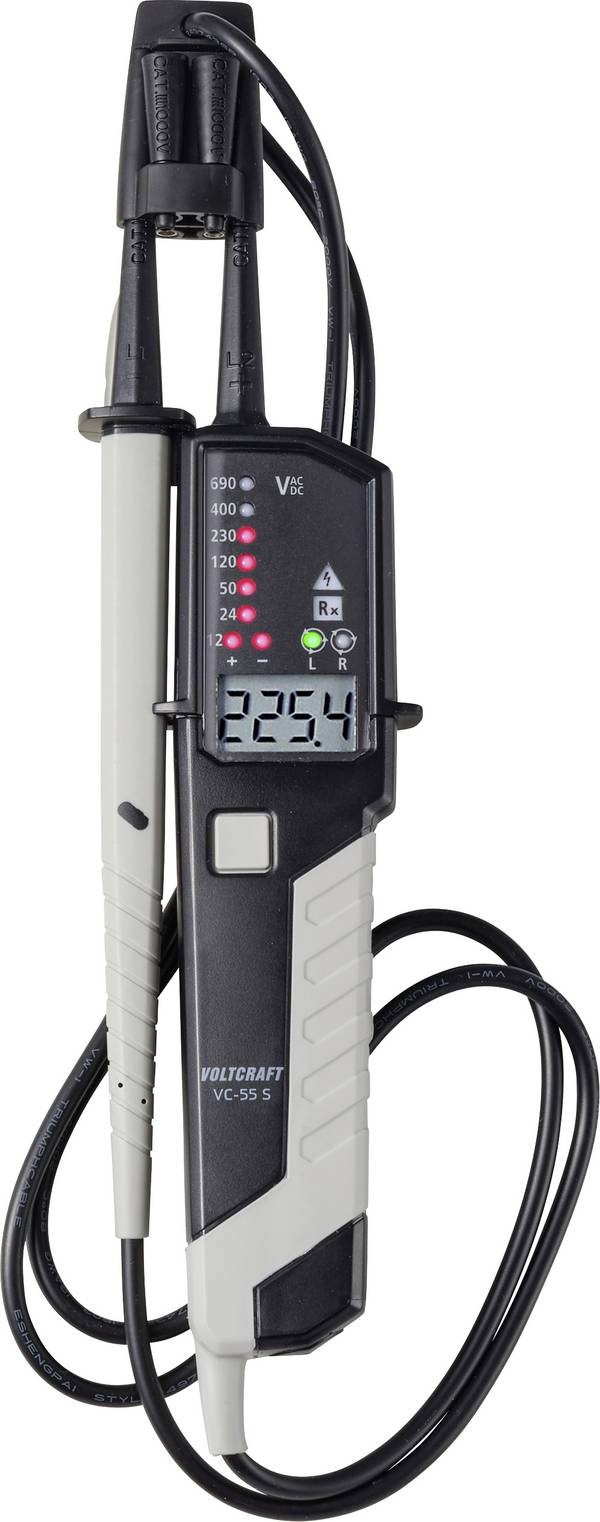

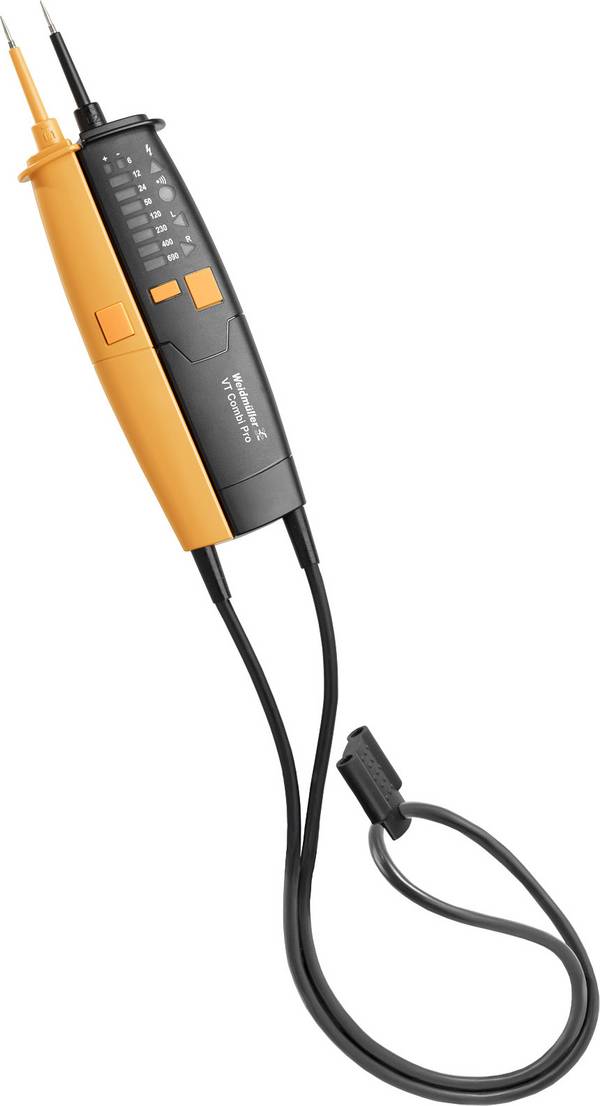

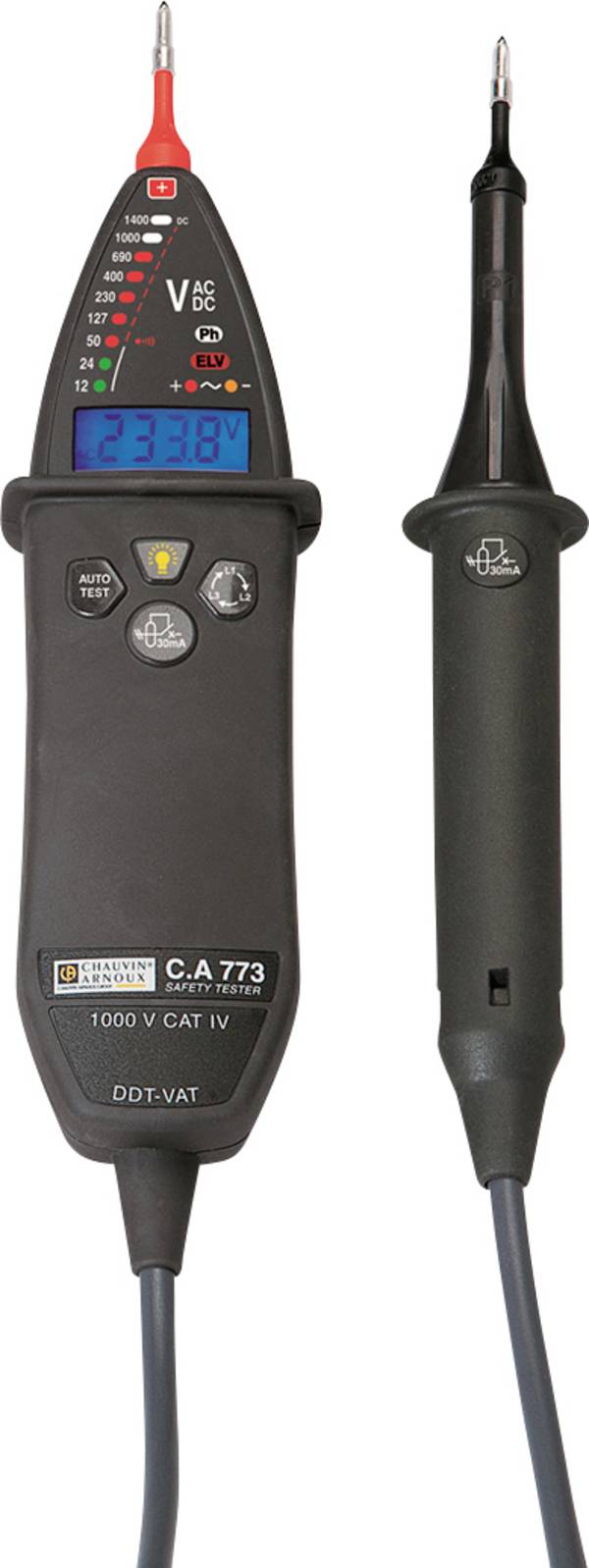

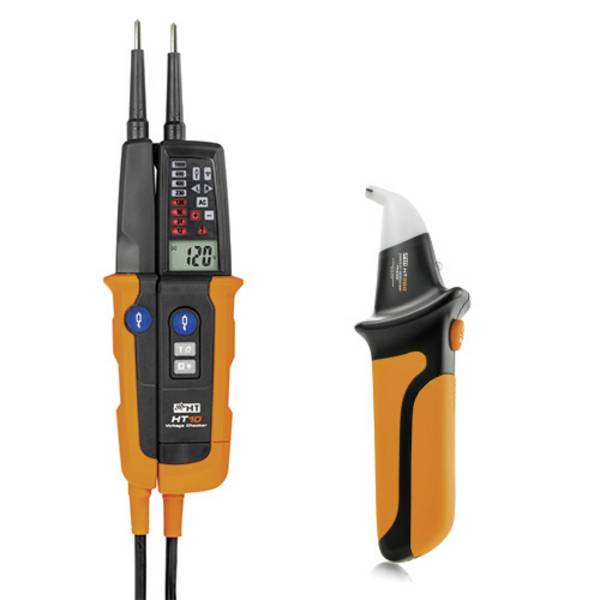

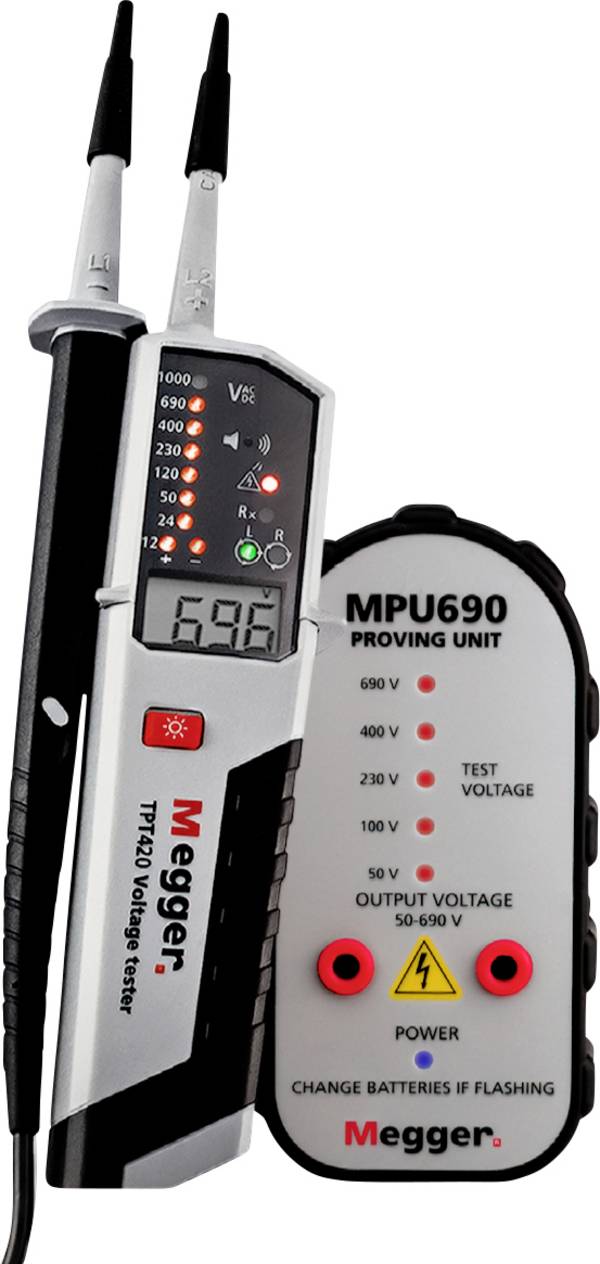

Was är en 2-polig spänningsprovare?
En spänningsprovare är ett elektriskt mätinstrument för att fastställa spänningslöshet i en elektrisk anläggning. Enligt VDE-norm 0682, del 401, är en 2-polig spänningsprovare det enda tillåtna prövningsinstrumentet för att uppfylla kraven i arbetsskyddslagen.
Den person som arbetar på en elektrisk anläggning/installation ska genom lämpligt mät-/kontrollmedel som spänningsprovare fastställa den allmänna spänningsfriheten och därmed kontrollera om det finns kvar någon kvarvarande spänning genom elektriska apparater eller till och med av misstag koppla bort fel ledning.
Vid spänningstestare för anläggningar upp till 1 kilovolt (kV) är det tvåpoliga utföranden med olika visningsvarianter och integrerat funktionstest. En befintlig spänning visas antingen genom en lysande glimlampa, genom ett mätinstrument eller genom LED:er. Med många enheter kan dessutom spänningshöjden i anläggningen fastställas.
Vilka 2-poliga spänningsprovare finns?
Spänningsprovarna av denna konstruktion erbjuder olika utrustningar för kontrollmöjligheter, som går utöver ren kontroll av spänningslöshet:
- Visning av provningsresultat för spänningstestet med LED- eller LCD-display. Revisorer med pekinstrument är inte längre representerade.
- Enpolig faskontroll
- Förbindelseprovning med akustisk och visuell indikering

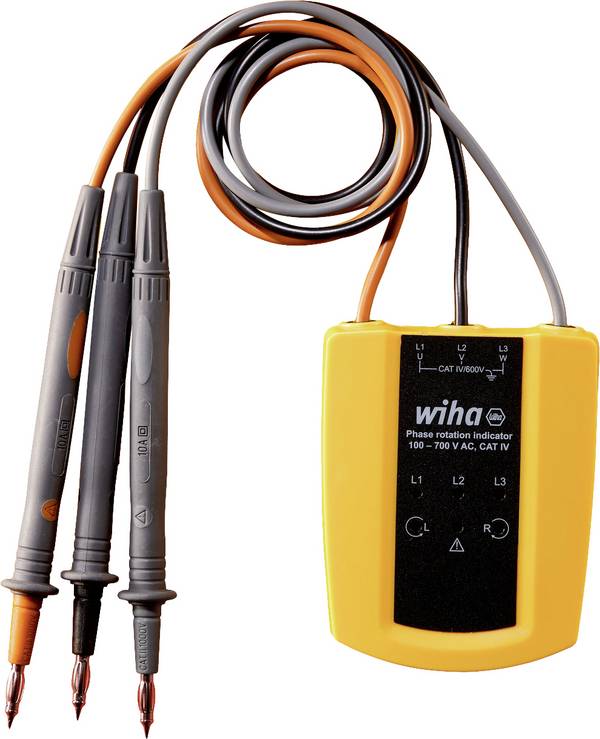

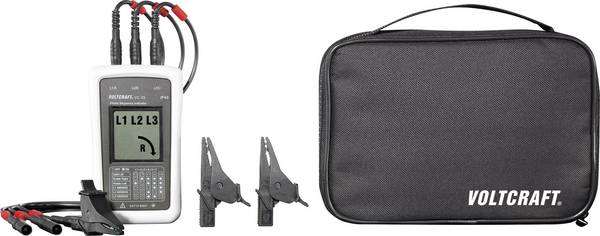

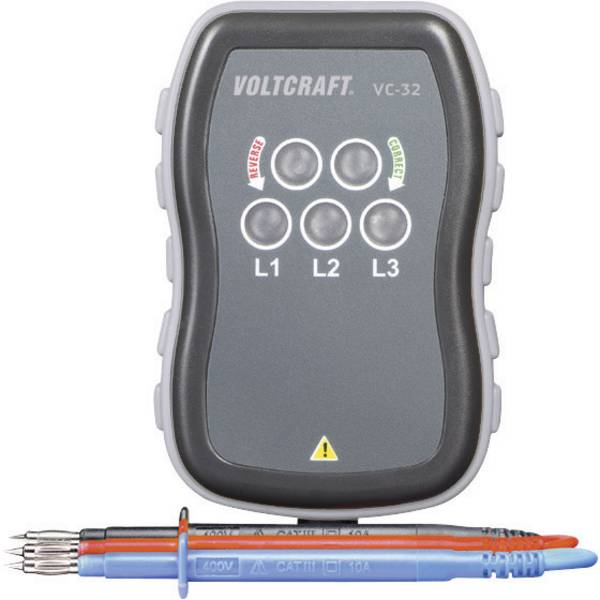

- Tvåpolig fasföljdsvisning, ingen "3. hand" krävs
- Inkopplingsbar last (belastningsprovare) med två tryckknappar, definierad utlösning av en jordfelsbrytare
- Automatisk igenkänning av lik- och växelspänning, polaritetsigenkänning
- Kapslingsklass upp till IP 64, stänkvattenskyddad och dammtät
- Betecknade med kalibrerings- och kontrollmärkning, mätkategorier och skyddstyper

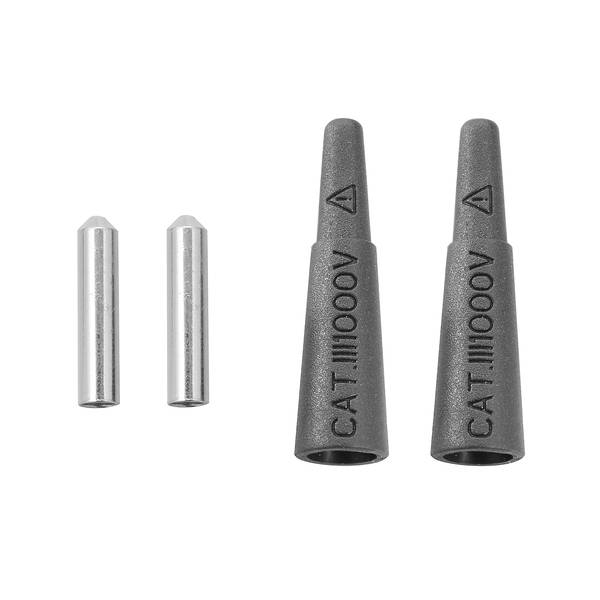

- Mätspetsskydd, delvis i oförlorbart utförande, för att minska skaderisk
- Belysta mätspetsar
- Snap-in eller magnetiskt säkrat avstånd på mätspetsar på 19 millimeter för enhandskontroll på standarduttag
Följande kontrollmärkning visar den 2-poliga spänningsprovaren i sitt erbjudande från Conrad:
- TÜV: Teknisk övervakningsanvändning. Registrerade föreningar som utför säkerhetskontroller som en teknisk testorganisation och som ofta föreskrivs i statliga lagar eller förordningar.
- CE: Märkning som tillverkaren själv skall anbringa och som visar att han känner till de särskilda kraven för den produkt som han eller hon marknadsför och att den överensstämmer med dessa krav.
- VDE: Föreningen för elektroteknik, elektronik och informationsteknik. V. är en teknisk-vetenskaplig sammanslutning som grundades 1893 i Tyskland.
- CSA: Oberoende standardiseringsorganisation från Kanada (tidigare Canadian Standards Association).
Mätkategori för 2-polig spänningsprovare
Mätkategorin anger de tillåtna användningsområdena för mät- och testutrustning för användning inom lågspänningsnät. Kategoriseringen av mätkategorin fastställs i IEC 61010-1 (säkerhetsföreskrifter för elektriska mät-, styr-, styr- och laboratorieutrustning). Det finns följande kategorier:
- Cat i: Mätningar på strömkretsar som inte har någon direkt anslutning till nätet (batteridrift), till exempel apparater i skyddsklass 3 (drift med skyddsklenspänning), batteridrivna apparater, bilelsystem.
- Cat II: Mätningar av strömkretsar som har en direkt anslutning via kontakt till lågspänningsnät, som hushållsapparater och bärbara elapparater.
- Cat III: Mätningar inom installation i byggnader (stationära förbrukare med ej anslutningsbar anslutning, fördelaranslutning, fasta apparater i fördelaren), till exempel underfördelning.
- Cat IV: Mätningar vid källan för lågspänningsinstallationer som räknare, huvudanslutning, primär överströmsskydd, lågspännings-gasledningar eller i husanslutningslådor.
IP-skyddstyper för den 2-poliga spänningsprovaren hos Conrad
| IP20 | Skyddad mot åtkomst med ett finger |
| IP40 | Skyddad mot åtkomst med en tråd |
| IP54 | Fullständigt skydd mot kontakt och smuts mot stänkvatten från alla sidor |
| IP64 | Dammtät, fullständigt skydd mot kontakt och smuts mot stänkvatten från alla sidor |
| IP65 | Dammtät, fullständigt skydd mot beröring och skydd mot vatten (munstycke) från valfri vinkel |
Kalibreringstyper för den 2-poliga spänningsprovaren
- Kalibrering enligt ISO: För den tillverkade produkten ska de kvalitetsegenskaper mätas med hjälp av kalibrerade mätinstrument enligt din en ISO 9001:2015.
- Kalibrering enligt DAkkS: Deutsche ackrediteringsorgan GmbH (DAkkS) är det nationella ackrediteringsorganet – en privat organisation som utför myndighetsuppgifter.
- Kalibrering enligt fabriksstandard: Här kalibreras apparaten enligt tillverkarens egna specifikationer och ingen kalibreringspunkt tillhandahålls.
FAQ - vanliga frågor om 2-poliga spänningsprovare
Vem använder 2-poliga spänningsprovare?
Elektriker, elinstallatörer, klimattekniker, företagstekniker och konsultfirmor inom nätkvalitet, som arbetar med underhåll, service och konstruktion av alla typer av elinstallationer, behöver spänningsprovare. Instrumenten hjälper elektriker att kontrollera, felsöka, analysera och reparera anläggningar.
Vilka driftsinstruktioner ska följas?
De använda spänningsprovarna testas för funktionalitet före och efter användning på en definitivt spänningsförande källa. Tidigare eftersom testanordningen kan vara defekt och senare, eftersom den kan ha blivit defekt vid användning.
Was bör beaktas för batterierna till 2-poliga spänningsprovare?
En spänningsprovare får inte användas när batterifacket är öppet. Dessutom får spänningsprovaren inte längre användas när batterierna har löpt ut.
Vilka särskilda egenskaper bör beaktas vid användning av 2-poliga spänningsprovare?
Det speciella med de två handtagen på några spänningsprovare för gemensam låsning är två neodymmagneter som har ett starkare magnetfält än ”vanliga magneter”. Detta kräver ett säkerhetsavstånd till alla apparater och föremål som kan skadas av magnetism, som:
- TV-apparater och datorskärmar
- Kreditkort och EC-kort
- Datorer, disketter och andra medier
- Video-tapes
- Mekaniska klockor
- Hörapparater och högtalare
- Pacemaker
