Ringkarnetransformatorer

Vilka typer och typer finns det?

Transformatorer med ringkärna, anpassade till olika användningsområden, finns i olika utföranden. Förutom olika Wicklningsförhållanden för alla vanliga spänningar finns det modeller med ett utväxlingsförhållande på 1:1; de används som isolationstransformatorer. Transformatorer med faktorer på 2:1 eller 1:2 passar apparater för drift med 115 V växelspänning till 230 V-nät eller tvärtom. Ofta finns flera lindningar, så att även olika spänningar på sekundärsidan kan avlägsnas från en transformator och transformatorn kan drivas på primärsidan av nät med 115 och 230 volt.

För lågvolts belysningsändamål använder man transformatorer med ett lindningsförhållande på 20:1 (vid 230 V nätspänning). De tillhandahåller även 11,5 V sekundärsida för halogenlampor. Dessa transformatorer med ringkärna finns i vita plasthål för enkel och diskret takmontering. Temperatur- och överlastsäkringar kan vara integrerade.

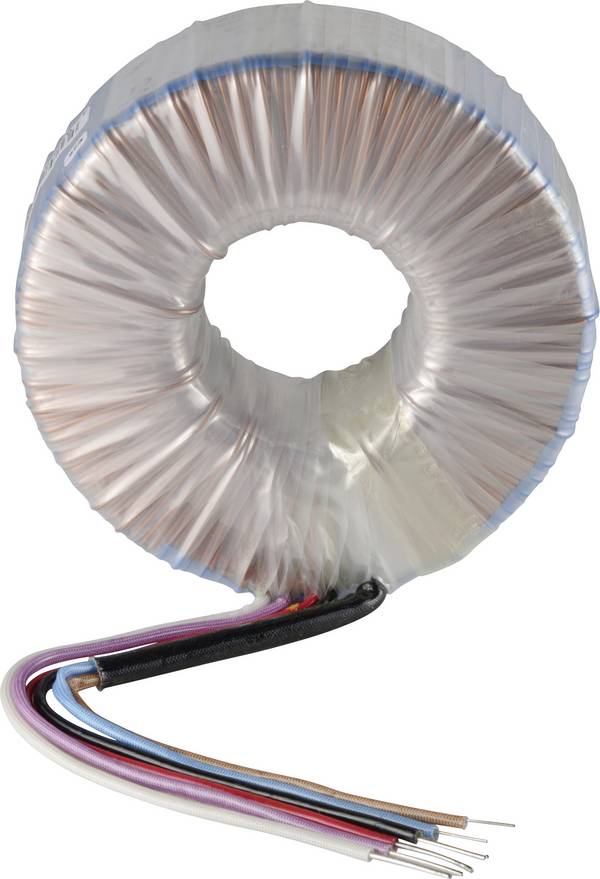

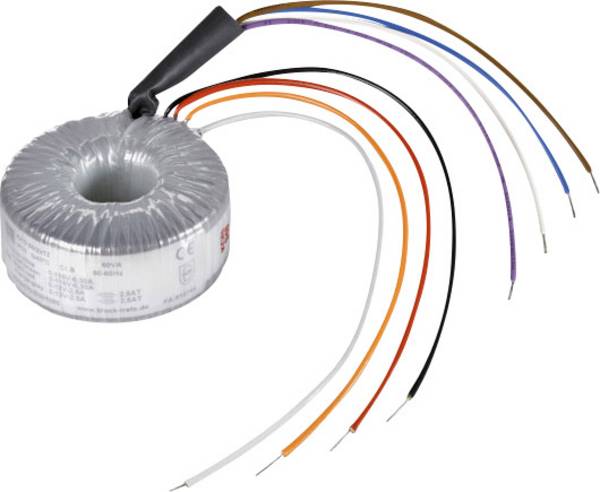

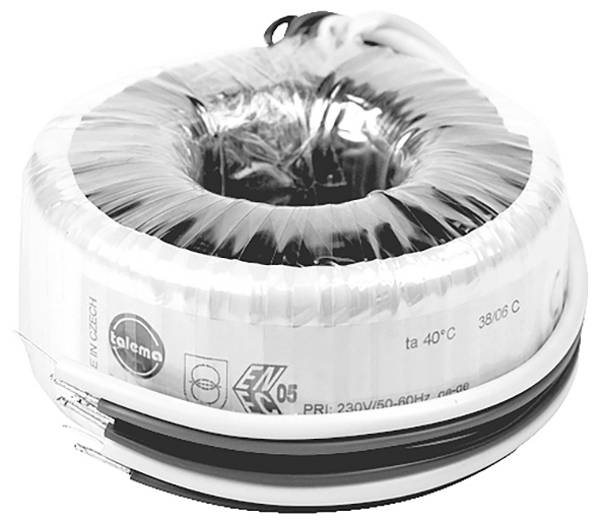

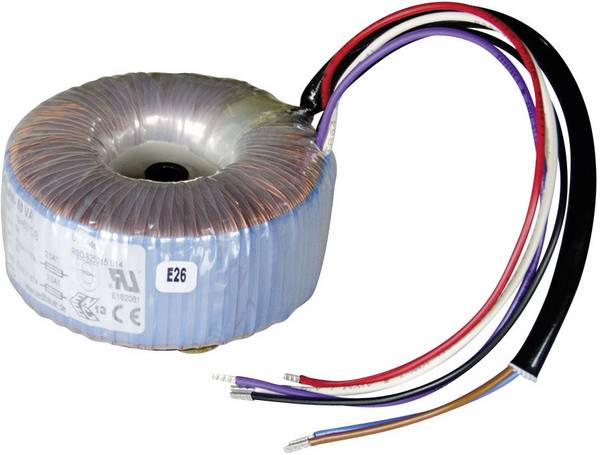

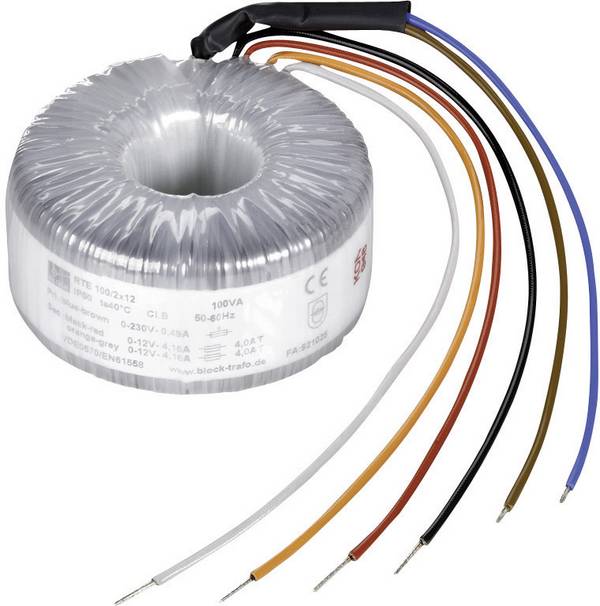

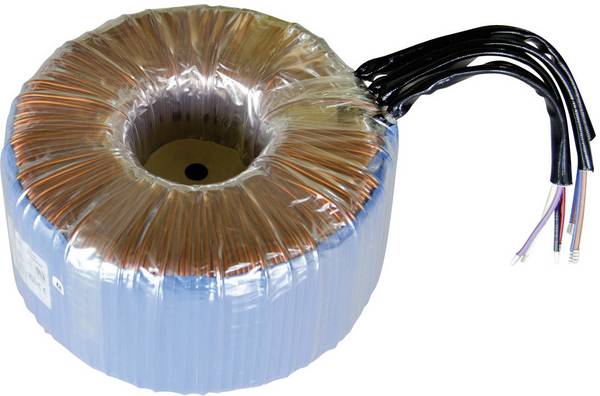

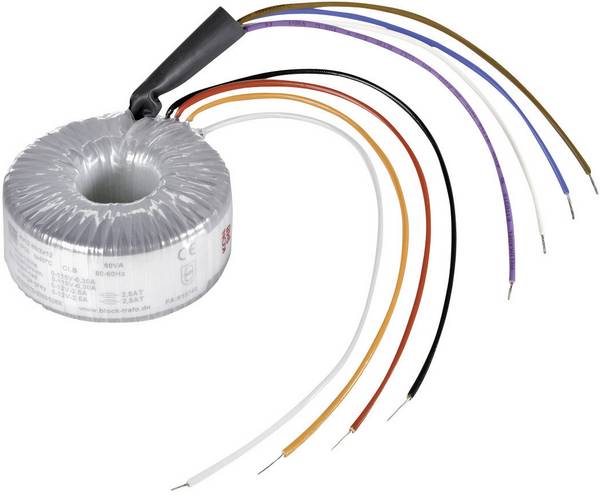

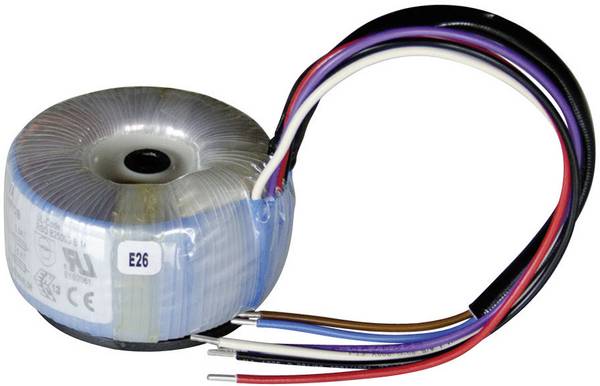

Kontakterna på ringkärntransformatorer är oftast utförda som fria kabeländar, specialtyper kan dessutom vara försedda med fasta anslutningskontakter, skruvklämmor eller lödstift. Som vanliga transformatorer finns ringkärntransformatorer i helgjutet utförande.

Kriterier för inköp av ringkärnetransformatorer - vad är det som är viktigt?

FAQ – vanliga frågor om transformatorer med ringkärna

Varför skulle en ringkärntransformator för 12 V halogenljuskällor om möjligt belastas med sin nominella effekt?

Transformatorens tomgångsspänning är betydligt högre än utgångsspänningen under belastning. Transformatorer med låg belastning har beroende på högre utgångsspänningar som i praktiken leder till en kraftigt förkortad livslängd på ljuskällan på grund av överspänning. Av samma anledning bör även defekta ljuskällor bytas snabbt.

Varför är utgångsspänningen för en toroidransformatorer mer stabil under belastning?

Den praktiskt taget inte befintliga luftspalten leder inte bara till en betydligt mindre magnetisk strömförnadefält, utan ger även en lägre impedans. Vid belastning är därför transformatorn mindre ”i knäna” än en jämförbar transformator av konventionell konstruktion.

Sammanfattning: Så köper du en passande ringkärnetransformator

Var noga med att se till att transformatorns dimensioner är så lämpliga som möjligt. En drift nära den nominella effektområdet är optimal. För fastsättning finns som tillbehör monteringssats i form av passande fästskivor och isoleringsplattor, med vilka transformatorn kan fästas med bara en skruv. Delvis och helgjutna transformatorer har ofta redan en gjuten, metrisk metallgänga; de kan enkelt skruvas fast utan monteringssats.

I känsliga miljöer ger gjutna utföranden fördelar, eftersom störande ljud i nätet undviks. Om en defekt ringkärntransformator ska bytas ut måste den nya transformatorn ha samma elektriska värden. Här bör du också vara uppmärksam på de mekaniska måtten och en tillräcklig längd på anslutningskabeln.
