Ferritringkärnor
62 ResultatInformation | Pris | Tillgänglighet | Kabel-Ø till | Impedans vid 100 MHz | Certifieringar | Förpackningstyp | Konstruktion | |
|---|---|---|---|---|---|---|---|---|

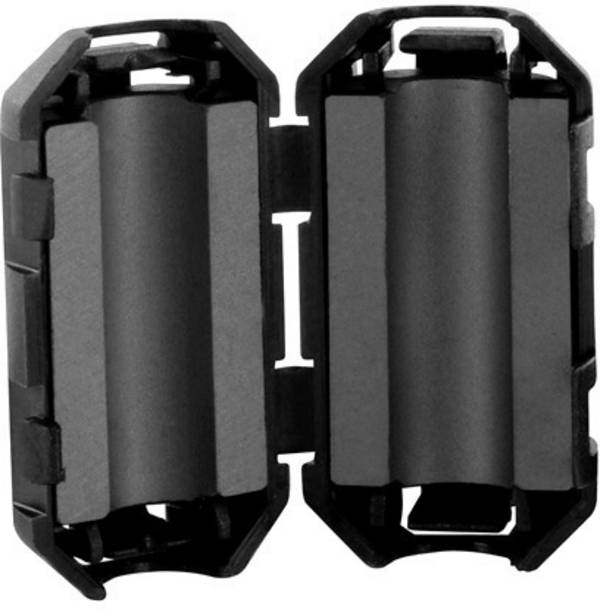

Artikelnr.:1589460 EAN:2050004969269 Delnummer:TC-KFR50 inkl. moms 3099 stycken i lager Leverans mån. 9 nov. Min: 5 | 5 mm | 120 Ω | - | - | - | |||
Artikelnr.:1589535 EAN:2050004970012 Delnummer:TC-KFR70 inkl. moms 3751 stycken i lager Leverans mån. 9 nov. Min: 5 | 7 mm | 150 Ω | - | - | - | |||
Artikelnr.:1589536 EAN:2050004970029 Delnummer:TC-KFR90 inkl. moms 3951 stycken i lager Leverans mån. 9 nov. Min: 2 | 9 mm | 160 Ω | - | - | - | |||

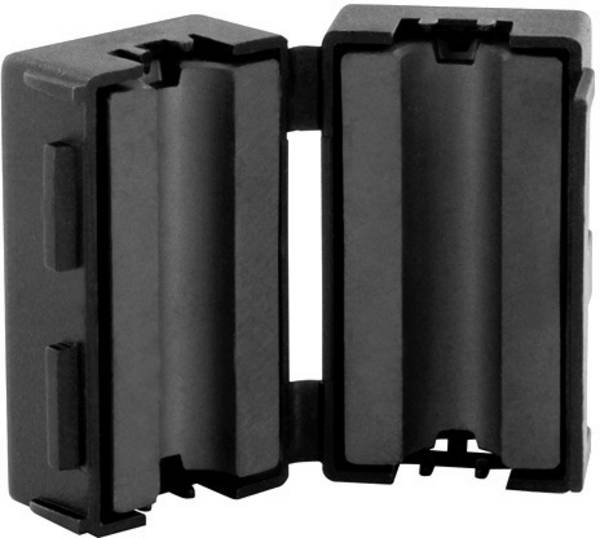

Artikelnr.:1589461 EAN:2050004969276 Delnummer:TC-KFR65 inkl. moms 3128 stycken i lager Leverans mån. 9 nov. Min: 2 | 6.5 mm | 200 Ω | - | - | - | |||
Artikelnr.:1565952 EAN:2050004876833 Delnummer:535575 inkl. moms 6018 stycken i lager Leverans mån. 9 nov. Min: 2 | - | - | RoHS | - | - | |||
 Enligt figur Artikelnr.:500611 EAN:2050000141089 Delnummer:B64290L44X38 inkl. moms 818 stycken i lager Leverans mån. 9 nov. Min: 5 | 6.5 mm | - | RoHS | - | - | |||
 Enligt figur Artikelnr.:500623 EAN:2050000141171 Delnummer:B64290L45X830 inkl. moms 1152 stycken i lager Leverans mån. 9 nov. Min: 5 | 9 mm | - | RoHS | - | - | |||

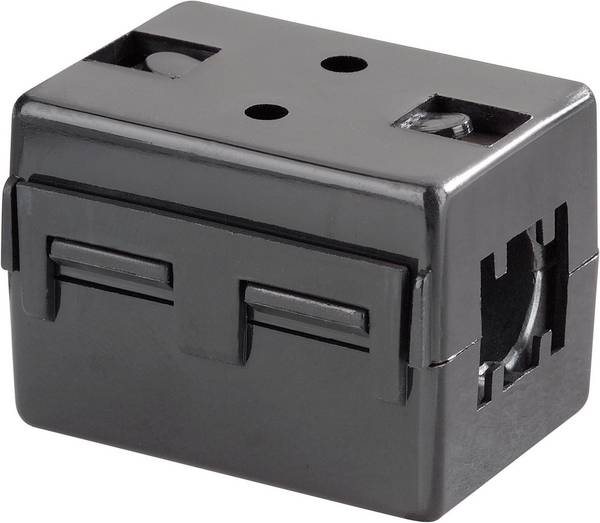

 Enligt figur Artikelnr.:502113 EAN:2050000147647 Delnummer:RKCF-06-A5 inkl. moms Okänd leveranstid | 6.5 mm | 275 Ω | - | - | - | |||
Artikelnr.:2342271 EAN:7611990110414 Delnummer:11.05.1006 inkl. moms 170 stycken i lager Leverans mån. 9 nov. | 6.5 mm | 275 Ω | RoHS | Package | - | |||
 Enligt figur Artikelnr.:1590066 EAN:2050004962543 Delnummer:NCB-H0603R221TR200F inkl. moms 4044 stycken i lager Leverans mån. 9 nov. | - | 220 | RoHS | Tape cut | 0603 | |||
 Enligt figur Artikelnr.:500671 EAN:2050000141553 Delnummer:B64290L618X830 inkl. moms 2945 stycken i lager Leverans mån. 9 nov. | 14.8 mm | - | RoHS | - | - | |||
 Enligt figur Artikelnr.:2853113 EAN:2050009042264 Delnummer:B64290L0022X830 inkl. moms 217 stycken i lager Leverans mån. 9 nov. | 26.20 mm | - | RoHS | - | - | |||
 Enligt figur Artikelnr.:2853118 EAN:2050009042318 Delnummer:B64290L0674X830 inkl. moms 174 stycken i lager Leverans mån. 9 nov. | 23 mm | - | RoHS | - | - | |||
Artikelnr.:3183412 EAN:2050010470797 Delnummer:1-1624117-0 inkl. moms 80000 stycken i lager Leverans tis. 17 nov. Min: 4000Multipla: 4000 | - | - | RoHS | Tape on Full reel | - | |||

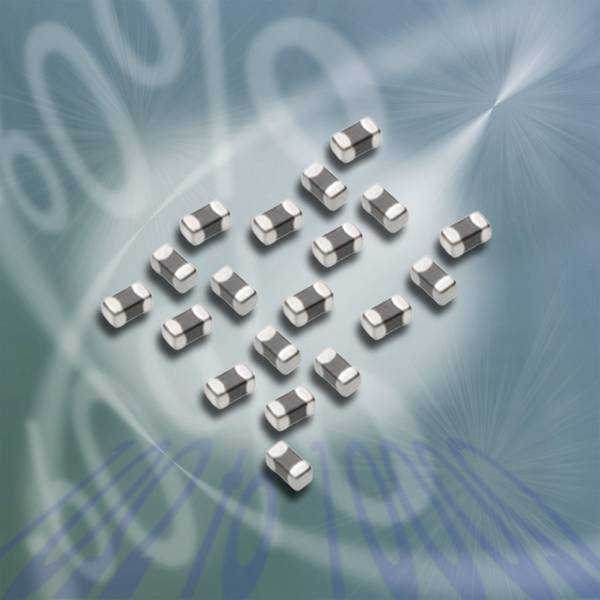

Artikelnr.:1171731 EAN:2050001965509 Delnummer:BLM21AG221SN1D 0,38 kr inkl. moms 91 stycken i lager Leverans mån. 9 nov. | - | 120 Ω | - | Tape cut | 0805 | |||
 Enligt figur Artikelnr.:500587 EAN:2050000140914 Delnummer:B64290L38X38 inkl. moms 1553 stycken i lager Leverans mån. 9 nov. Min: 7 | 6 mm | - | RoHS | - | - | |||
 Enligt figur Artikelnr.:500683 EAN:2050000141652 Delnummer:B64290L618X35 inkl. moms 488 stycken i lager Leverans mån. 9 nov. | 14.8 mm | - | RoHS | - | - | |||
Artikelnr.:2853133 EAN:2050009040796 Delnummer:B66311G0000X187 inkl. moms 41 stycken i lager Leverans mån. 9 nov. Min: 5 | - | - | RoHS | - | - | |||
Artikelnr.:2853136 Delnummer:B66359S2000X000 2,93 kr inkl. moms 53 stycken i lager Leverans mån. 9 nov. | - | - | RoHS | - | - | |||

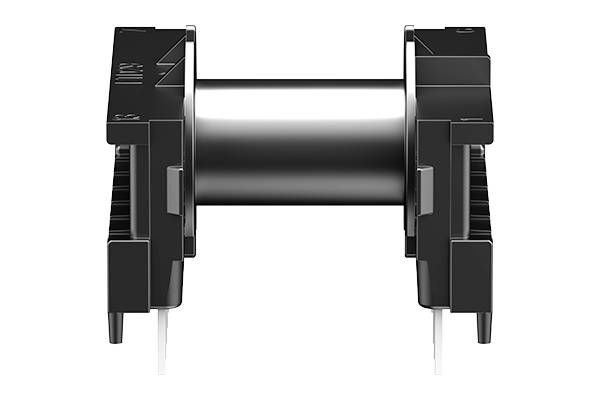

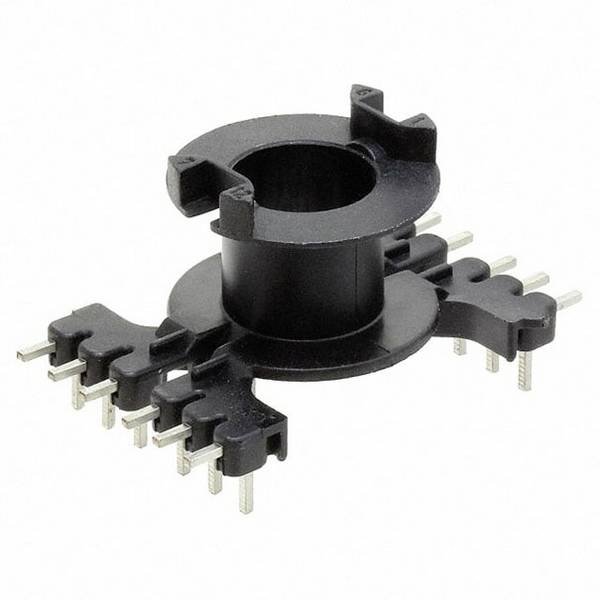

 Enligt figur Artikelnr.:2853137 EAN:2050009040833 Delnummer:B66359W1013T001 inkl. moms 44 stycken i lager Leverans mån. 9 nov. | - | - | RoHS | - | - | |||
Artikelnr.:2853153 EAN:2050009040994 Delnummer:B66422B2000X000 inkl. moms 562 stycken i lager Leverans mån. 9 nov. | - | - | RoHS | - | - | |||
Artikelnr.:2853155 EAN:2050009041014 Delnummer:B66424B2000X000 inkl. moms 265 stycken i lager Leverans mån. 9 nov. Min: 5 | - | - | RoHS | - | - | |||
 Enligt figur Artikelnr.:500695 EAN:2050000141737 Delnummer:B64290L48X830 inkl. moms 3049 stycken i lager Leverans mån. 9 nov. | 19.2 mm | - | RoHS | - | - | |||
Artikelnr.:2853138 EAN:2050009040840 Delnummer:B66361G0000X187 inkl. moms 163 stycken i lager Leverans mån. 9 nov. | - | - | RoHS | - | - | |||
Artikelnr.:2853146 EAN:2050009040925 Delnummer:B66413G0000X187 inkl. moms 1904 stycken i lager Leverans mån. 9 nov. Min: 5 | - | - | RoHS | - | - | |||
Artikelnr.:2853149 EAN:2050009040956 Delnummer:B66417G0000X187 inkl. moms 1227 stycken i lager Leverans mån. 9 nov. Min: 3 | - | - | RoHS | - | - | |||
 Enligt figur Artikelnr.:2853148 EAN:2050009040949 Delnummer:B66414W1008D001 inkl. moms 615 stycken i lager Leverans mån. 9 nov. | - | - | RoHS | - | - | |||
Artikelnr.:2853123 EAN:2050009040697 Delnummer:B65814B2203X000 inkl. moms 182 stycken i lager Leverans mån. 9 nov. | - | - | RoHS | - | - | |||
inkl. moms 64 stycken i lager Leverans mån. 9 nov. | - | - | RoHS | - | - | |||

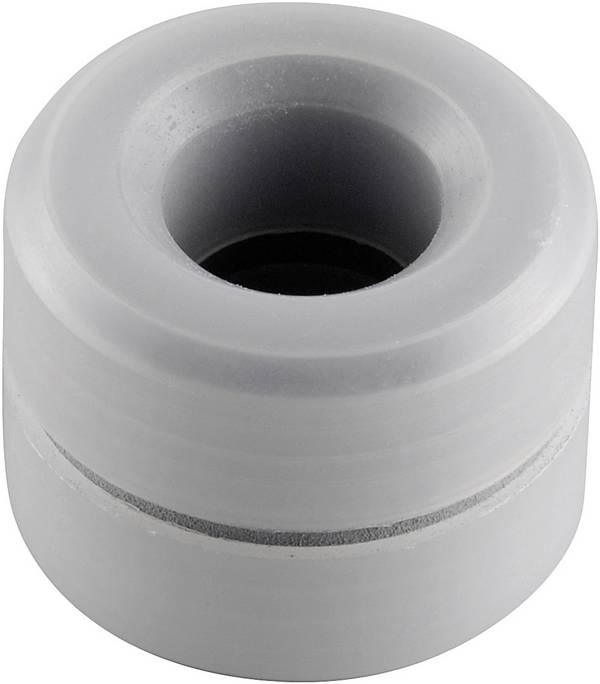

Artikelnr.:534480 EAN:4016138034769 Delnummer:5471311 inkl. moms 1082 stycken i lager Leverans mån. 9 nov. Min: 2 | - | - | - | - | - | |||

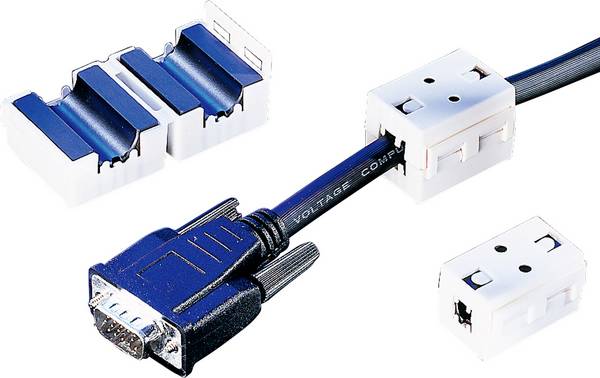

Artikelnr.:2342272 EAN:7611990110421 Delnummer:11.05.1010 inkl. moms 112 stycken i lager Leverans mån. 9 nov. | 10.00 mm | 290 Ω | RoHS | - | - | |||
 Enligt figur Artikelnr.:2853132 EAN:2050009040789 Delnummer:B66208B1110T001 inkl. moms 425 stycken i lager Leverans mån. 9 nov. | - | - | RoHS | - | - | |||
Artikelnr.:2853134 EAN:2050009040802 Delnummer:B66317G0000X187 5,38 kr inkl. moms 858 stycken i lager Leverans mån. 9 nov. | - | - | RoHS | - | - | |||
Artikelnr.:2853135 EAN:2050009040819 Delnummer:B66358G0000X187 inkl. moms 79 stycken i lager Leverans mån. 9 nov. | - | - | RoHS | - | - | |||
Artikelnr.:2853140 EAN:2050009040864 Delnummer:B66363G0000X187 inkl. moms 169 stycken i lager Leverans mån. 9 nov. | - | - | RoHS | - | - | |||
Artikelnr.:2853142 EAN:2050009040888 Delnummer:B66367G0000X187 inkl. moms 67 stycken i lager Leverans mån. 9 nov. | - | - | RoHS | - | - | |||
Artikelnr.:2853147 EAN:2050009040932 Delnummer:B66414B2000X000 inkl. moms 1072 stycken i lager Leverans mån. 9 nov. Min: 15 | - | - | RoHS | - | - | |||
Artikelnr.:2853152 EAN:2050009040987 Delnummer:B66421G0000X187 inkl. moms 612 stycken i lager Leverans mån. 9 nov. | - | - | RoHS | - | - | |||
 Enligt figur Artikelnr.:2853151 EAN:2050009040970 Delnummer:B66418W1008D001 inkl. moms 625 stycken i lager Leverans mån. 9 nov. | - | - | RoHS | - | - | |||
 Enligt figur Artikelnr.:2853150 EAN:2050009040963 Delnummer:B66418B2000X000 inkl. moms 1266 stycken i lager Leverans mån. 9 nov. Min: 10 | - | - | RoHS | - | - | |||
 Enligt figur Artikelnr.:2853114 EAN:2050009042271 Delnummer:B64290L0044X830 inkl. moms 537 stycken i lager Leverans mån. 9 nov. Min: 7 | 7.50 mm | - | RoHS | - | - | |||
Artikelnr.:2853121 Delnummer:B65811J0000R087 inkl. moms 382 stycken i lager Leverans mån. 9 nov. | - | - | RoHS | - | - | |||
Artikelnr.:2853120 EAN:2050009042332 Delnummer:B65808B2203X000 inkl. moms 778 stycken i lager Leverans mån. 9 nov. Min: 15 | - | - | RoHS | - | - | |||
Artikelnr.:2853129 EAN:2050009040758 Delnummer:B66206A2010X000 inkl. moms 1414 stycken i lager Leverans mån. 9 nov. Min: 3 | - | - | RoHS | - | - | |||

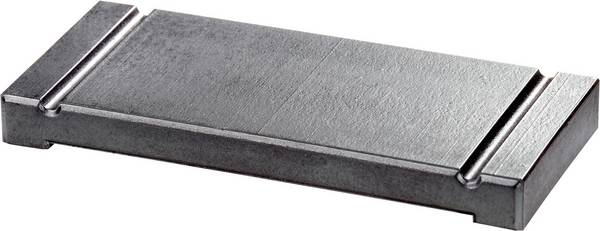

 Enligt figur Artikelnr.:501937 EAN:2050000147166 Delnummer:RFP1-20-25-A5 inkl. moms 55 stycken i lager Leverans mån. 9 nov. | - | 175 Ω | - | - | - | |||

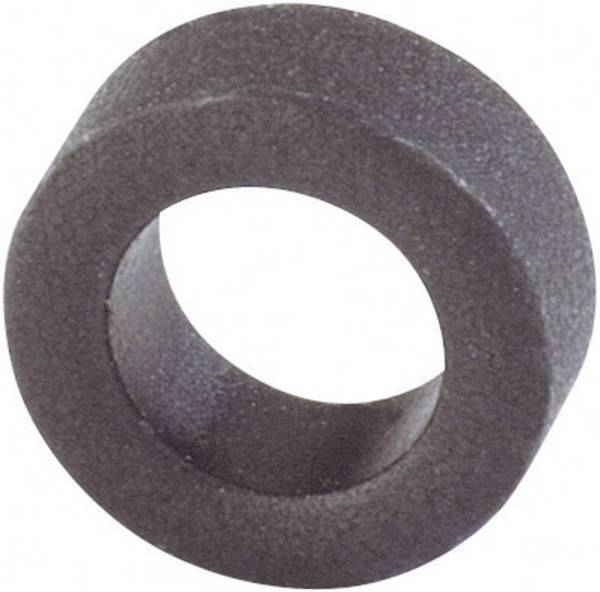

 Enligt figur Artikelnr.:500731 EAN:2050000141997 Delnummer:B64290L40X830 inkl. moms 242 stycken i lager Leverans mån. 9 nov. | 39.2 mm | - | RoHS | - | - | |||
Artikelnr.:3557848 Delnummer:9640444 inkl. moms Leverans ons. 18 nov. | - | - | - | - | - | |||
 Enligt figur Artikelnr.:500635 EAN:2050000141270 Delnummer:B64290L45X38 inkl. moms 977 stycken i lager Leverans mån. 9 nov. Min: 3 | 9 mm | - | RoHS | - | - | |||

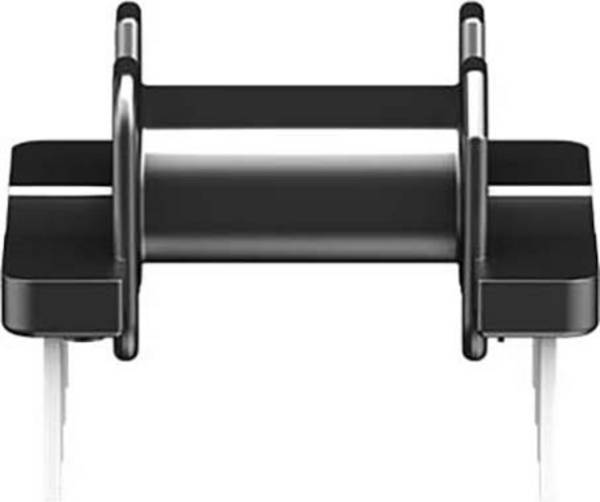

 Enligt figur Artikelnr.:2853192 EAN:2050009041380 Delnummer:B66424W1012D001 inkl. moms 60 stycken i lager Leverans mån. 9 nov. | - | - | RoHS | - | - | |||
Artikelnr.:2853131 EAN:2050009040772 Delnummer:B66208A2010X000 inkl. moms 818 stycken i lager Leverans mån. 9 nov. Min: 5 | - | - | RoHS | - | - | |||
Artikelnr.:2853144 EAN:2050009040901 Delnummer:B66398A2000X000 12,90 kr inkl. moms 20 stycken i lager Leverans mån. 9 nov. | - | - | RoHS | - | - | |||
Artikelnr.:2853154 EAN:2050009041007 Delnummer:B66423G0000X187 inkl. moms 411 stycken i lager Leverans mån. 9 nov. | - | - | RoHS | - | - | |||

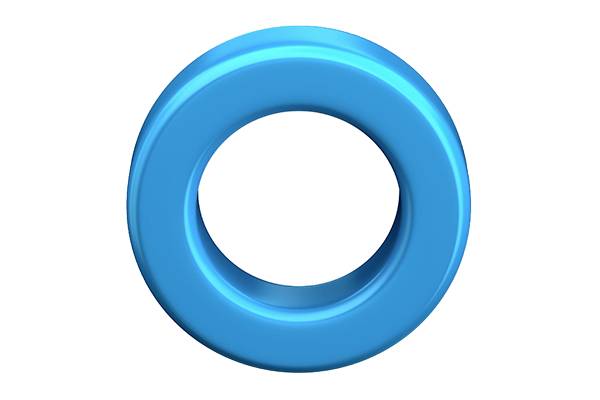

 Enligt figur Artikelnr.:2853116 EAN:2050009042295 Delnummer:B64290L0632X830 inkl. moms 354 stycken i lager Leverans mån. 9 nov. | 10 mm | - | RoHS | - | - | |||
 Enligt figur Artikelnr.:2853115 EAN:2050009042288 Delnummer:B64290L0082X830 inkl. moms 55 stycken i lager Leverans mån. 9 nov. | 30 mm | - | RoHS | - | - | |||
 Enligt figur Artikelnr.:2853117 EAN:2050009042301 Delnummer:B64290L0659X830 inkl. moms 134 stycken i lager Leverans mån. 9 nov. | 24 mm | - | RoHS | - | - | |||

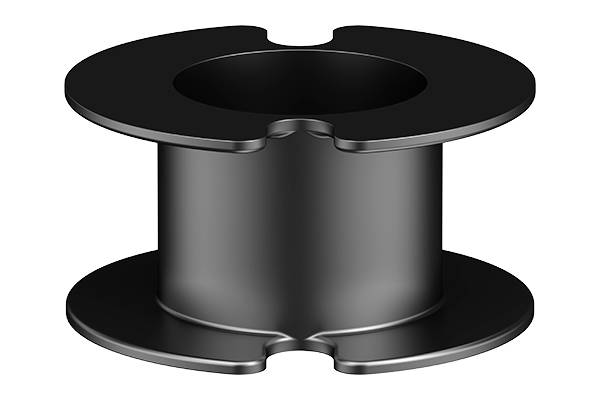

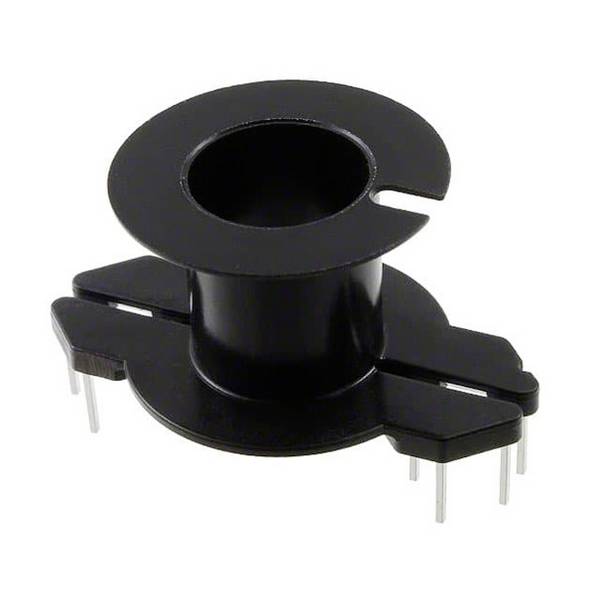

Artikelnr.:2853119 EAN:2050009042325 Delnummer:B65672B0000T001 2,28 kr inkl. moms 105 stycken i lager Leverans mån. 9 nov. Min: 5 | - | - | RoHS | - | - | |||
Artikelnr.:2853122 EAN:2050009040680 Delnummer:B65813J0000R087 inkl. moms 368 stycken i lager Leverans mån. 9 nov. | - | - | RoHS | - | - | |||
inkl. moms 40 stycken i lager Leverans mån. 9 nov. | - | - | RoHS | - | - | |||
Artikelnr.:2853127 EAN:2050009040734 Delnummer:B65888A2002X000 inkl. moms 73 stycken i lager Leverans mån. 9 nov. | - | - | RoHS | - | - | |||
 Enligt figur Artikelnr.:2853128 EAN:2050009040741 Delnummer:B65888N1012D001 inkl. moms 30 stycken i lager Leverans mån. 9 nov. | - | - | RoHS | - | - | |||

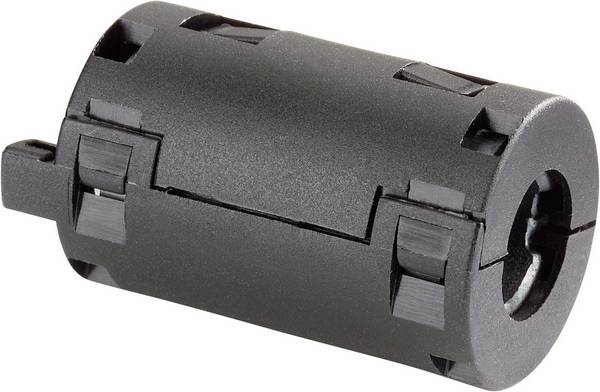

 Enligt figur Artikelnr.:502173 EAN:2050000147753 Delnummer:RRC16-09-28-M1 inkl. moms 2399 stycken i lager Leverans mån. 9 nov. | 9 mm | 190 Ω | - | - | - | |||

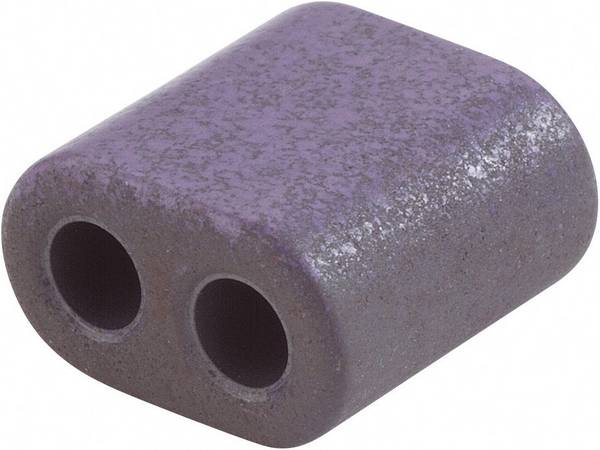

Artikelnr.:500455 EAN:2050000139949 Delnummer:B62152A1X1 inkl. moms 22 stycken i lager Leverans mån. 9 nov. | 3.4 mm | - | RoHS | - | - | |||
Rådgivare
Texten nedan är maskinöversatt från tysk originaltext.
Värt att veta om ferritkärnor
Was ferritkärnor?
Hur fungerar ferritkärnor?
Vilka former av ferritkärnor finns?
Was tänk på när du monnar och använder ferritkärnor?
Was ferritkärnor?
Ferriter är ferritiska magnetiska material av järnoxid (Fe2O3) och oxider av andra metaller. Dessa kan uppnå höga permeabilitet, dvs. magnetisk ledningsförmåga. Hårdmagnetiskt material utmärker sig genom hög Koerzitivfältstyrka, dvs. de tillverkade komponenterna kan styras mycket starkt och permanent magnetiseras, därav huvudsakligen bestående permanentmagneter, t.ex. för högtalare. Mjukt magnetiskt material däremot visar små värden av koerzitivfältstyrkan och kommer först vid Hohem till mättnad. Det innebär att mjukmagnetiskt material kan atomaliseras med små förluster.
Eftersom det handlar om keramik, som inte är elektriskt ledande, finns det inga virvelströmsförluster på det elektromagnetiska växelfältet, som man känner till från järnkärna. Nedan handlar det om komponenter som är tillverkade av mjuka magnetiska material. På grund av sina magnetiska och elektriska egenskaper lämpar sig dessa för tillverkning av kärnor för transformatorer, drosslar, spolar och EMC-störningsskyddselement.
Hur fungerar ferritkärnor?
För varje strömgenomflöten ledare finns ett magnetfält. Om det finns magnetiskt aktivt material i närheten, t.ex. Järn eller ferrit kommer att koncentrera de magnetiska fältlinjerna till dessa föremål, eftersom materialet har en magnetisk ledningsförmåga som är betydligt större än den omgivande luftens.
Ferrit kan vara en Kern eller stav runt vilken ledaren lindas, men även runt en ringformad Kern, genom vilken ledaren är uppförd. Den magnetiska flöde som därigenom ökar leder till att den ledare som leds om eller genom en magnetisk kärna har en mycket högre induktans än den som endast omges av luft som har lägre permeabilitet.
Om ledaren för växelström matas igenom, adderar till ledarens ohmska motstånd till det induktiva motståndet som ökar med frekvensen. Det innebär att högfrekventa signaler försvagas på ledaren, medan likström så gott som inte påverkas.
Dessa ferritkomponenter används därför till exempel för att dämpa störspänningar som orsakas av kopplingsförlopp så att de inte kan breda ut sig eller störas av sladdar på switchade nätenheter eller digitala system.
Vilka former av ferritkärnor finns?
Framställning av ferritmagnetkärnor sker på samma sätt som andra keramiska kärnor med sintring- och brännprocesser. Materialet pressas i form av pulver eller pastor och torkas sedan och bränns. Därmed uppstår komponenter som är lika hårda och spröda som andra keramiska komponenter. Det är därför inte lätt att mekaniskt bearbeta eller modifiera dessa delar efter färdigställandet. Det finns därför ett brett spektrum av former och utföranden av ferritkärnor som är optimalt anpassade till de aktuella behoven.

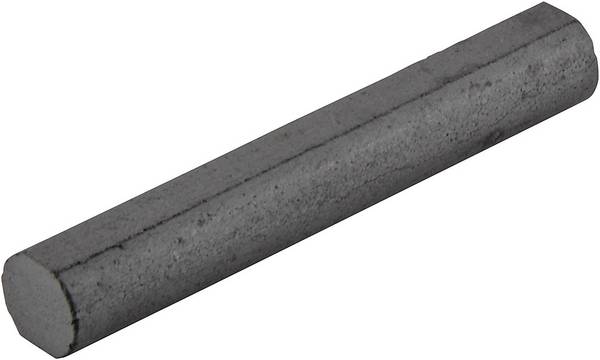

På så sätt tillverkas stavformade och ringformade versioner som ferritkärna i olika mått, även dubbla hålkärnor som lindas eller utförs av ledaren. Dessa komponenter specificeras vanligtvis med Al-värde. Med detta kan man, som på en spole, beräkna med vilket vindningstal ett visst värde för induktans uppnås.
Det är mycket enkelt att montera så kallade ”fällbar ferrit”. Här är två ferrithalvskal inbyggda i ett plasthölje. Dessa kan enkelt läggas på rund- eller flatkabel. Den fälls sedan ihop och stängs med en ihopfällningsförbindelse, ibland med bara en nyckel.
Även hos vikhälen finns olika utföranden som är optimalt anpassade till varje kabel. Vid fällbara hälar anges det induktiva motståndet vid en viss frekvens som tekniska data, t.ex. 40Ω vid 25 MHz. UNDER denna frekvens är motståndet mindre, och där ökar det. I aktuellt datablad finns oftast en grafik som visar det exakta värdet.
Särskilt små är ytmonteringsbara ferrit. Dessa SMD-komponenter lämpar sig som dataledningsfilter och för matningsspänningar i mycket kompakta enhetskonstruktioner.
Ett helt annat utförande är den flexibla ferritfolien. Detta kommer att göra strålningssystemets (NFC) eller RFID-systemets (Radio Frequency Identification) magnetiska egenskaper effektivare.
Was tänk på när du monnar och använder ferritkärnor?
Ferrit-komponenterna reagerar på liknande sätt som andra föremål av keramik på känslig för mekanisk belastning. Därför bör man inte utsätta Ferrite för slag, stötar eller plötsliga böjnings- eller torsionlaster under montering och drift som kan leda till sprickning eller splittring. Om ferrit är inbäddad i plast måste man se till att detta sker på ett elastiskt sätt för att förhindra spänningar. Mekaniska spänningar i komponenten påverkar också materialets Al-värde och därmed induktans för den totala anordningen
Skador kan även orsakas av plötslig stark nedkylning (kylspray) eller ultraljud för rengöring. Även ökad temperatur, t.ex. vid lödning, ändrar de magnetiska egenskaperna hos hälarna. De tillåtna värdena finns i databladen. De vanliga ferritkärnorna är RoHS-godkända.
