Kabeldragning på ett helt nytt sätt
Utmana status quo...
Maskin- och anläggningsbyggnad står i dag inför stora utmaningar på grund av bristen på kvalificerad personal. Befintliga experter tvingas ofta utföra moment som i dag skulle kunna genomföras betydligt snabbare. Särskilt vid anslutning av motorskyddsbrytare och kontaktorer finns det en stor optimeringspotential. Den utbredda skruvtekniken kräver mycket tid, och även om alternativ som fjäderanslutning och Push-In-plintar erbjuder en snabbare lösning, är de bara delvis lämpliga för oerfaren personal och robotar. Dessa alternativ är svårare att hantera och passar inte för alla kabeltyper. Dessutom ger de begränsad återkoppling om huruvida anslutningen har utförts korrekt.

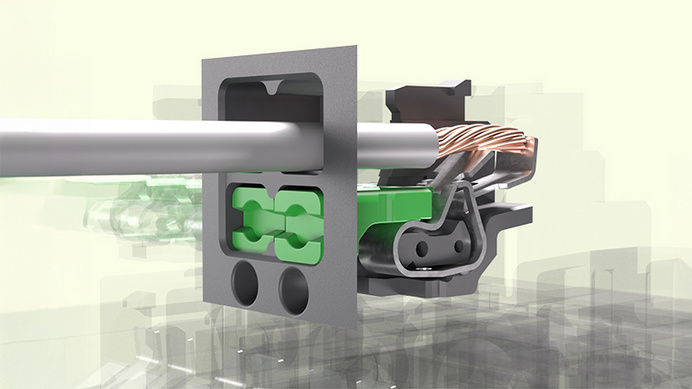

Vår lösning...
Med över 100 års erfarenhet inom motorskydd och kontaktorteknik presenterar vi nu den nya generationen TeSys Deca med Snap-In-teknik! Tack vare intuitiva och innovativa anslutningsplintar möjliggörs en verktygsfri elektrisk anslutning på bara en sekund per ledare – vilket ger en upp till 96 procent snabbare anslutning jämfört med traditionella metoder.
De robusta fjäderplintarna är konstruerade för att inte lossna eller behöva efterdras, inte ens vid kraftiga vibrationer. Snap-In-plintarna snäpper fast med ett tydligt klick så snart ledaren är korrekt placerad, vilket ger både akustisk, taktisk och visual feedback. Detta garanterar en snabb och tillförlitlig anslutning som även kan utföras av robotar vid automatiserat skåpbyggande. Både mångtrådiga och entrådiga ledare kan anslutas helt utan ändhylsor, och särskilda mätpunkter gör det enkelt att utföra funktionskontroller.

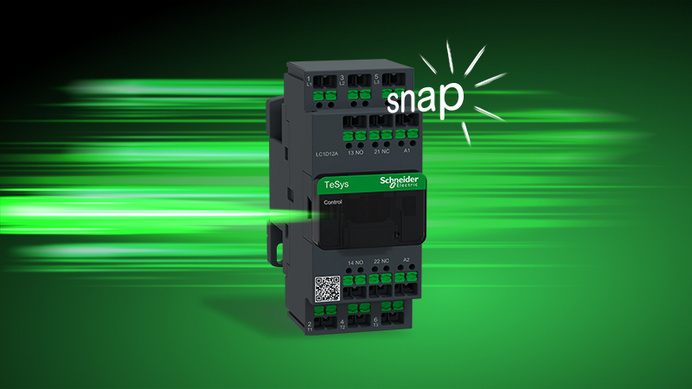

In a snap!
Den banbrytande snap-in-anslutningstekniken ger betydande tidsbesparingar under ledningsprocessen. Den gör det möjligt för både icke-specialiserad personal och robotar att göra felfria elektriska anslutningar. Tack vare verktygsfri enhandsmontering, tydliga återkopplingsmekanismer och det faktum att inget underhåll krävs förenklas hela ledningsprocessen avsevärt. Detta möjliggör snabb, effektiv och säker driftsättning av system.

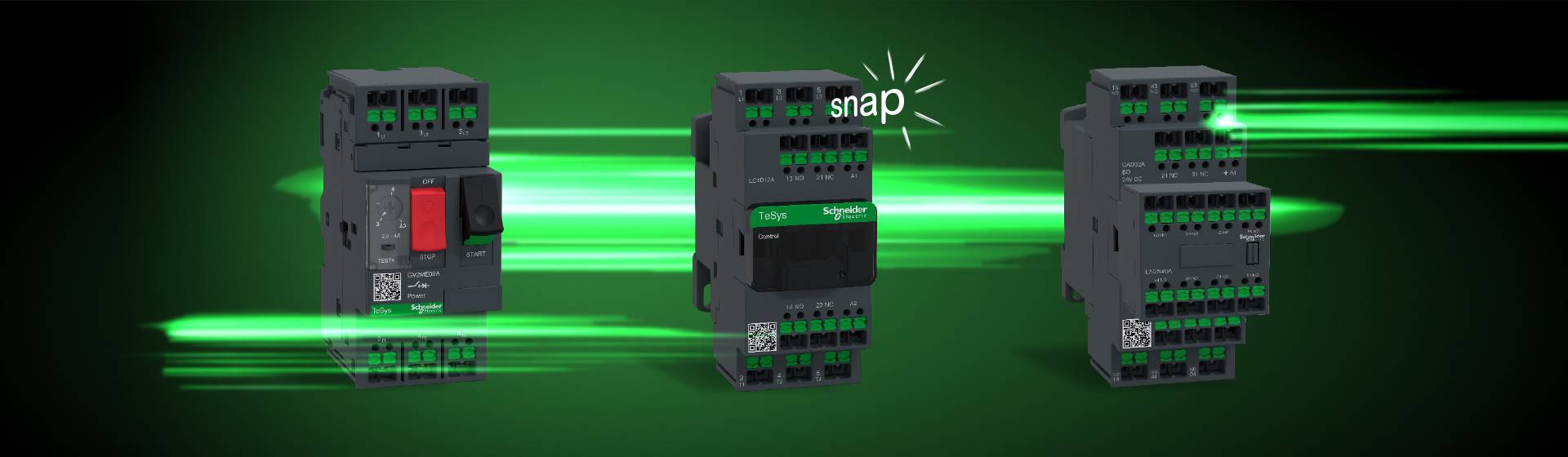

TeSys Snap-In | Produktöversikt

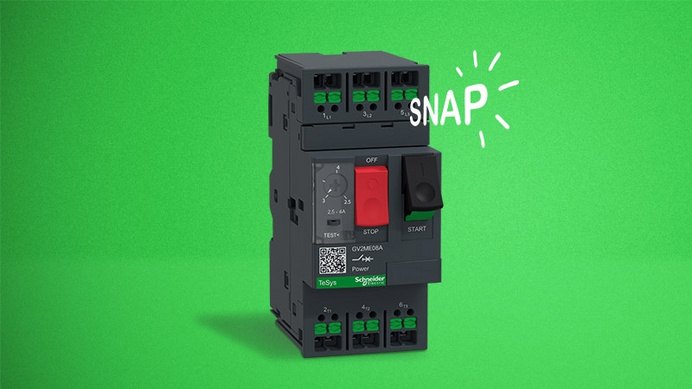

TeSys Deca Power GV2
Motorskyddsbrytare
Skydd mot överlast, kortslutning och fasbortfall för att förhindra överhettning och skador.

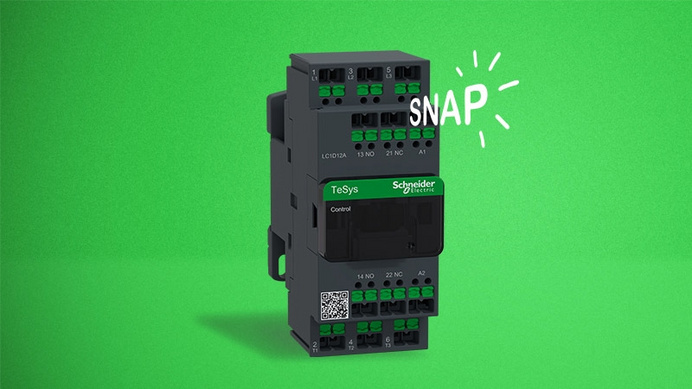

TeSys Deca Control LC1D
Kontaktorer
För koppling och brytning av höga strömar inom elindustrin.

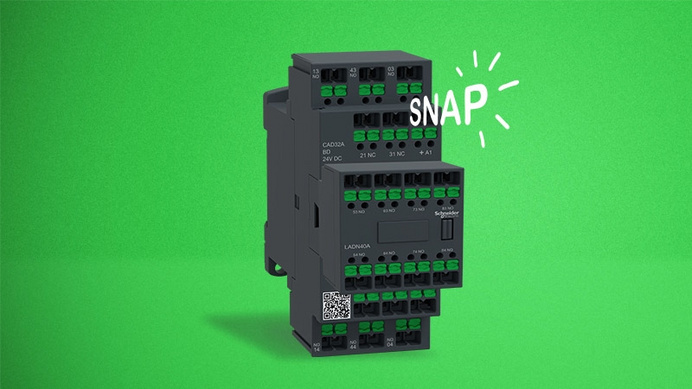

TeSys Deca CAD
Hjälpkontaktorer
För automatiserings- och styrteknik för koppling av låga strömmar eller styrsignaler.
TeSys Snap-In
TeSys Snap-In
Den innovativa Snap-In-anslutningstekniken möjliggör en tidsbesparande, verktygsfri installation som är både intuitiv och extremt enkel att hantera. Det minskar inte bara monteringstiden utan även skaderisken avsevärt. Särskilt på svåråtkomliga ställen visar sig systemets flexibilitet vara en riktig trumf. Dessutom drar du nytta av lägre kostnader tack vare att verkygsinköp och underhåll blir överflödiga. Effektivt, säkert och hållbart – perfekt anpassat efter dina behov.

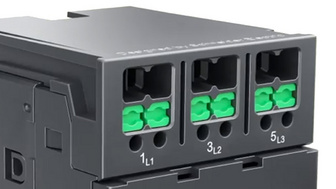

Leveransvillkor
Enheten levereras med en förspänd fjäder. Tryckknappens position visar kopplingsstatusen för den förspända anslutningspunkten.

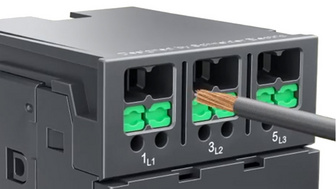

Anslutning
Det går snabbt, enkelt och säkert att föra in den skalade ledaren i anslutningspunkten utan att några ytterligare förberedelser krävs.

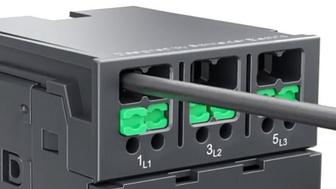

Klämning
När ledaren vidrör plintens jordkontakt utlöses anslutningspunktens fjäder och snäpper fast mot klämman. Tryckknappens position ändras samtidigt som ett tydligt ”klick” hörs.

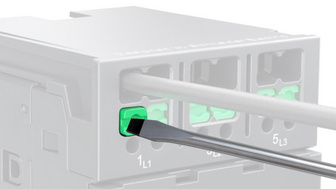

Frånkoppling
Återställ först alla knappar med en skruvmejsel (2,5–3,5 mm). Därefter kan ledarna enkelt dras ut ur anslutningspunkterna med en hand.
Jämförelse av anslutningstekniker
| Anslutningstyp | Mångtrådig ledare utan ändhylsa | Verktygsfri anslutning möjlig? | Indikering av anslutningsstatus | Underhållsfri anslutning | Möjligt att koppla från med en hand? |
|---|---|---|---|---|---|
| Snap-In | Ja | Ja | Ja | Ja | Ja |
| Push-In | Ja | - | - | Ja | - |
| Dragfjäder | Ja | - | - | Ja | - |
| Skruvanslutning | - | - | - | - | - |
Mer tid för det viktiga – i ett knäpp!
Den enkla anslutningsmetoden gör det inte bara möjligt för lekmän eller automatiserade system att enkelt ansluta ledarna till plintarna, utan förkortar också installationstiden avsevärt. Med Snap-In-tekniken kan en ledare anslutas på bara två sekunder. Det innebär en tidsbesparing på 96 procent jämfört med cirka 30 sekunder för skruvanslutningar. Jämfört med fjäderanslutningar och Push-In-system är anslutningen med Snap-In dessutom upp till 88 procent snabbare.
| Anslutningstyp | Förberedelse: Skalning | Förberedelse av kabelände | Anslutningstid | Total anslutningstid |
|---|---|---|---|---|
| Snap-In | 1 s | Nej/N 11 s | 1 s utan AEH 1 s med AEH | 2-12 sekunder utan AEH 2-12 sekunder med AEH |
| Push-In | 1 s | Nej/N 11 s | 6 s utan AEH 2 s med AEH | 7-18 sekunder utan AEH 3 - 14 sekunder med AEH |
| Fjäderanslutning | 1 s | Nej/N 11 s | 6 s utan AEH 2 s med AEH | 7 - 18 sekunder utan AEH 3 - 14 sekunder med AEH |
| Skruvanslutning | 1 s | 11 s | 18 s | 30 s |
*AEH = Ändhylsa

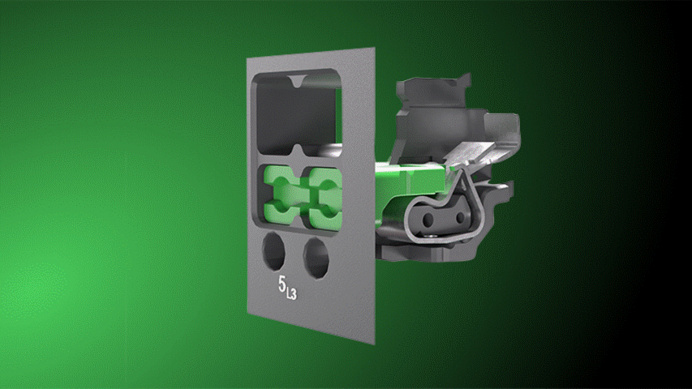

Håller vad den lovar – in a snap!
En framträdande egenskap hos den nya Snap-In-anslutningstekniken är att den är helt underhållsfri. De använda fjädrarna utövar ett så starkt tryck att kontakterna inte lossnar, inte ens vid kraftiga stötar eller vibrationer. Detta gör de särskilt tåliga plintarna idealiska för kopplingsskåp i krävande miljöer eller på svåråtkomliga platser för eldistribution. Typiska användningsområden omfattar spårtrafik, entreprenadmaskiner och utmanande industrimiljöer. Användare kan lita på en elektrisk anslutning som förhindrar felaktig kabling även under extrema förhållanden. Därmed undviks långvariga underhållsarbeten och tidsödande driftsavbrott orsakade av lösa anslutningar.

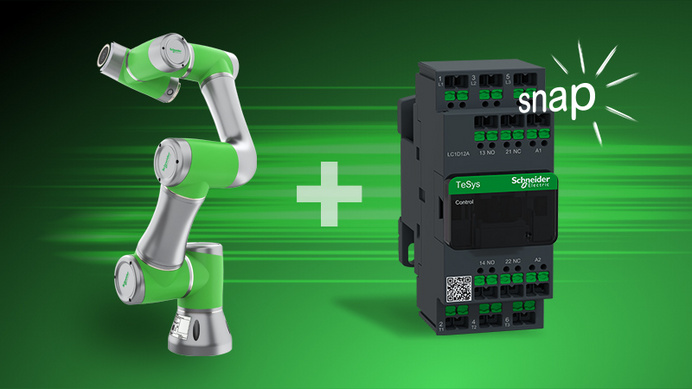

Ready-to-Robot – in a snap!
Den innovativa Snap-In-plinten är specialutvecklad för en automatiserad framtid och är därmed ”Ready-to-Robot”. En kollaborativ robot – som Lexium Cobot från Schneider Electric – kan ta över de nödvändiga kablingstidsstegen. För att göra detta behöver robotarmen bara föra in ledaren i motsvarande öppning. Tack vare tydlig ljud- och visuella återkoppling vid anslutningen kan en robot med lämplig sensorteknik säkerställa att en optimal kontakt uppnås. Vill du automatisera dina processer? Våra experter står gärna till tjänst för din projektförfrågan.
