En triac (kort ord från den engelska trioden för åldrande current) är i princip en antiparallellkoppling av två tyristorer. På så sätt kan växelströmmar kopplas, medan en enskild tyristor alltid bara passerar i en riktning.

Som en tyristor är även en triac utrustad med tre anslutningar i form av anod, katod och grind, och aktiveras via styrelektroden eller genom att tändspänningen överskrids, alltså ledande.

Båda komponenterna är gemensamma för att upprätthålla strömflödet till dess att det så kallade stoppströmmen underskrids efter det att anodkatoden har antytts. Detta görs i regel vid växelspänningstillämpningar i spänningsnollgenomgång, så att en automatisk radering av ledande sträckor sker. Tyristorer och triacs används t.ex. för likriktning av ström, för kontrollpaneler, som effektregulatorer, elektroniska omkopplare och frekvensomriktare.

Vilka typer och typer av tyristorer och triac finns?

Båda komponenterna finns i många olika chassiformer. Medan typer för mindre strömmar oftast har ett plasthölje, har starkare versioner antingen ett hölje med kylflänsar för fastskruvning eller är integrerade i massiva kompakta höljen med metallbas.

Dessutom finns det versioner med en formad gängad bult för att skruva in metriska gänghål. Detta möjliggör en bra termisk anslutning för säker bortförsel av elektriska effektförluster.

Effektregulator är Triac med en elektronisk koppling som är integrerad i höljet och som möjliggör direkt effektreglering av anslutna förbrukare via en ytterligare ansluten potentiometer eller en styrspänning.

Kriterier för tyristorer och triac - vad är det som är viktigt?

Vid ersättningsmaterial för defekta komponenter ska det inte bara säkerställas att de maximalt tillåtna ström- och spänningsvärdena är tillräckliga, utan även att specifikationerna för tändspänning, tändström och bromsström är anpassade till den komponent som tidigare användes. Det är också viktigt med mekanisk kompatibilitet, höljemått, rastermått och, i förekommande fall, gängtyp. Uppmärksamhet förtjänar dessutom isolationsspänning. Detta bör ligga betydligt över de högsta förväntade värdena för att garantera hög tillförlitlighet och elektrisk säkerhet.

För nydesign inom ytmonteringsteknik (SMT) finns båda komponentversionerna sedan en tid även tillgängliga som SMD-komponenter. Om högre frekvenser spelar en roll är värdena för den så kallade fristigtiden (tq) intressanta. När denna tid inte har uppnåtts sker ingen borttagning av den elektriska ledningsförmågan i barriärskiktet, så att en mindre frekvensperiod ger permanent ledningsförmåga och ingen avstängning är möjlig.

FAQ - vanliga frågor om tyristorer och Triac

Was skillnaden mellan en triac och en diac?

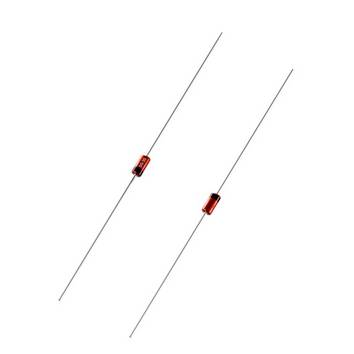

Medan Triac har en styranslutning - Gate - liknar en diazc en dubbelriktad diod och kan inte styras separat. Avståndet mellan de två anslutningarna blir elektriskt ledande först när spänningen som ansätts överstiger den angivna genombrottsspänningen. Genom parallell konstruktion kan även växelspänning kopplas.

Varför behöver man överhuvudtaget tyristorer, om Triac-enheter kan användas universellt?

Tekniskt sett kan tyristorer användas för betydligt större belastningsström än Triac. Du kan växla ström upp till 10.000 ampere, medan triac är tillgänglig för strömmar från en till tresiffrig ampere-område.

Sammanfattning: Så köper du passande tyristorer eller Triac

Som likriktare för hög ström lämpar sig tyristorer i synnerhet. Om det är nödvändigt, till exempel för att koppla mycket hög ström, uppfyller två antiparallellkopplade tyristorer funktionerna hos ett Triac. Färdigt uppbyggda effektreglage ger med ett minimum av yttre koppling en enkel effekt- eller varvtalsreglering av elektriska förbrukare som till exempel lampor, värmeapparater eller motorer. Även 230 Triac och tyristorer med 400 volt spänningshållfasthet, ökad säkerhet och tillförlitlighet för eventuella korta spänningstoppar uppnår man genom utföranden som specificeras med minst 600 volt.
