Tryckmätare

För mätning av trycket tar en mätgivare emot trycket och vidarebefordrar den till en bildskärm på mekanisk eller elektronisk väg. Det finns olika system för att mäta trycket som analyserar fysiska storheter som uppstår genom tryckförändringar på elektriska komponenter. Det kan vara:

Motståndsändringar genom expansion, även kallad piezoresistiv mätning: Ett variabelt motstånd är fäst vid tryckmätmembranet och ändrar dess värde genom expansion eller stukning.

Spänningsändringar genom piezoeffekter: Tryckförändringen skapar genom en laddningsseparering en elektrisk spänning i en kristall.

Kapacitetsförändringar: Två plattor, liknande en kondensator, ändrar avståndet till varandra, varvid kapacitetsvärdet ändras.

Induktans: En magnetankare ändrar sin position gentemot spolar, vilket ändrar induktionsvärdet.

Den så kallade Hall-effekten: Den beskriver ändringar i en ledare som finns i ett magnetfält som förändras genom tryck.

Äldre tryckmätare är rent mekaniskt konstruerade, som barometer, rör- eller plattfältmanometer. Dessa modeller används inte längre i vår shop.

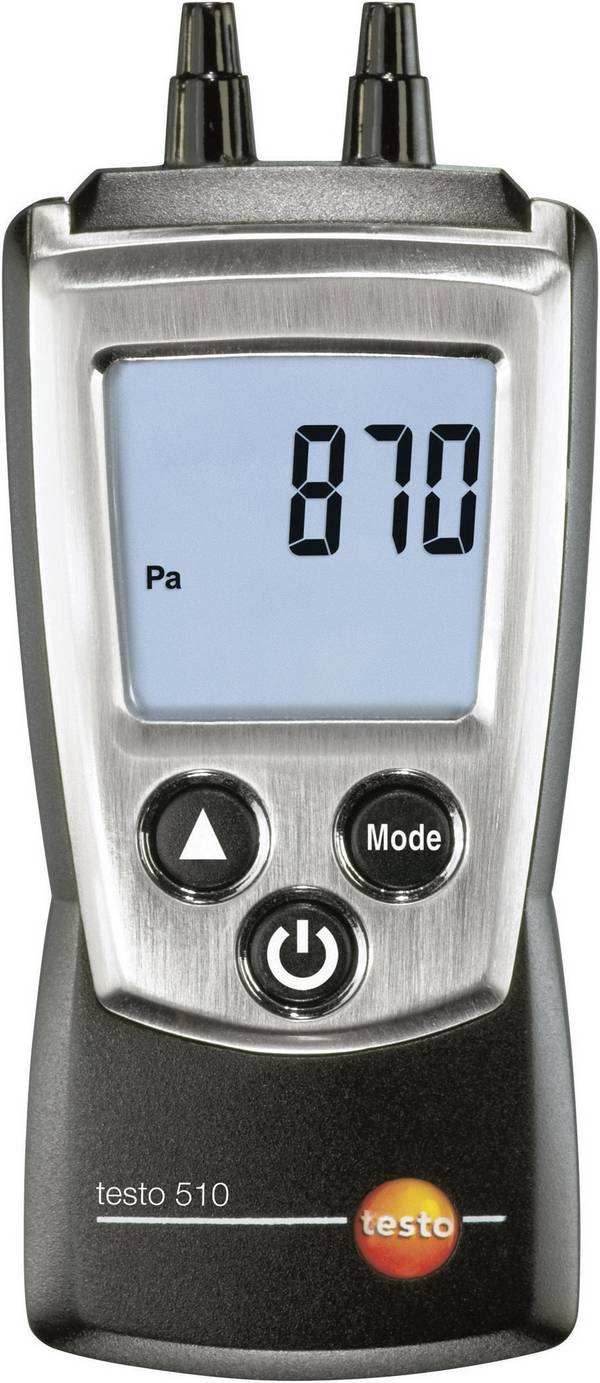

Mätinstrumentets konstruktion beror bland annat på vilka medier som ska bedömas, eftersom mätelementen inte får skadas av kemiska faktorer eller reaktioner. Det finns även apparater för stationär drift och mobila mätinstrument. Vissa modeller har en magnetisk baksida för att tillfälligt kunna fästa dem på magnetiskt häftande ytor. Dessutom finns det tryckmätare som är utformade för anslutning av externa sensorer, så att olika utskriftsmätningsuppgifter kan utföras. Många enheter har gränssnitt som möjliggör vidare bearbetning och/eller registrering av mätvärden med hjälp av en ansluten dator.
