Kabeltrummor

• Vad är en kabeltrumma?

• Hur fungerar en kabeltrumma?

• Vad bör man tänka på när man väljer kabeltrumma?

• Varför måste man rulla ut kabeltrumman?

• Vilka specialfunktioner finns det i kabelvindor?

• Vilken kabeltrumma behövs för camping?

En kabeltrumma eller även en kabelvinda eller kabelupprullare gör det möjligt att spara plats hos elkablar. Beroende på användning kan det på lindade ledningar vara mycket olika antal ledningar, ledardiameter och mantelmaterial. Dessutom kan även kontaktdonens former variera kraftigt.

Tack vare konstruktionen är en kabelvinda en variabel förlängningskabel som genom att vrida på trumman lätt kan avvecklas. I utvecklad position tar förlängningskabeln mycket liten plats. Långa och tunga förlängningskablar kan lätt transporteras utan att kablarna trasslar in sig.

Även om det finns kabeltrummor för nätverks- eller telefonkablar, så menar de flesta människor en ström- eller nätförlängningskabel när man talar om en kabeltrumma.

Om det tidigare var bättre att erbjuda kabelvindor i stålplåt, så börjar nu kabelvindor i plast av slitstark specialplast bli allt vanligare. Endast stativet består fortfarande i de flesta exemplar av lätt metall.

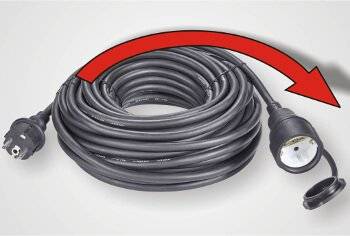

Alla som en gång lindat en förlängningskabel via underarmen känner till fenomenet: Vid nästa användning utvecklar elledningen ett till synes ofattbart eget liv och kastar en rem efter den andra.

Anledningen är att strömkabeln inte avvecklas rent, utan att kabellislingor i sidled dras isär. Detta gör att kabeln per ögla vrider sig en gång efter längden. Linda en redan vriden kabel förstärker effekten vid nästa isärökning.

Precis det gör inte en kabelvinda. Om kabeln rullas upp, lägger den sig i en cirkel runt trumman. Eftersom ledningen inte vrids av när den vecklas upp, är den lika lång som fäst före linning.

Det viktigaste beslutskriteriet är anslutningskontakten (anslutning A i våra tekniska data).

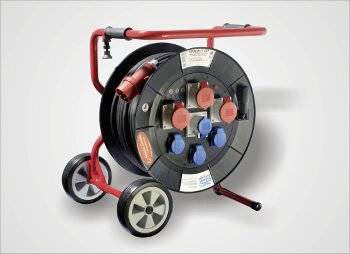

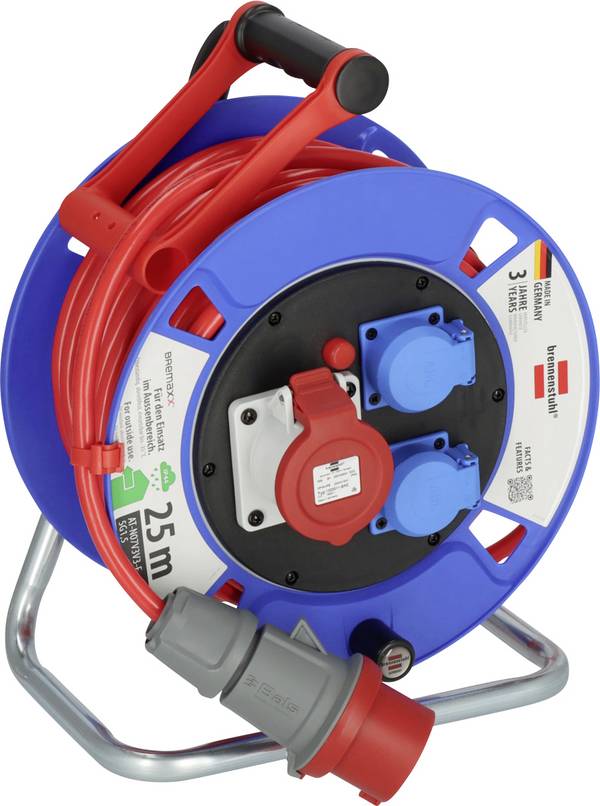

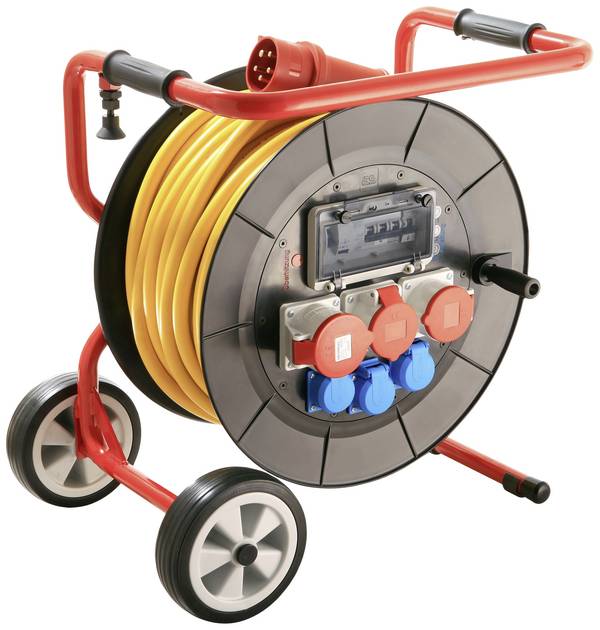

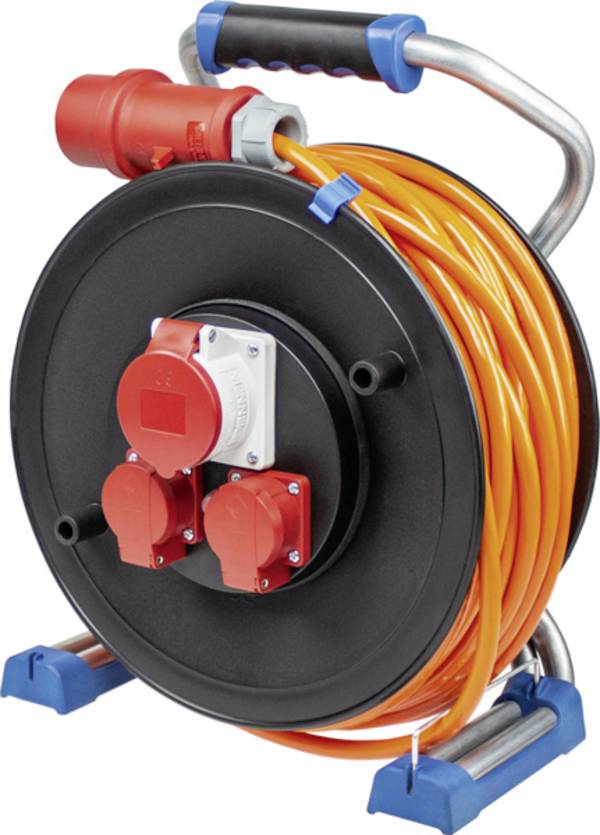

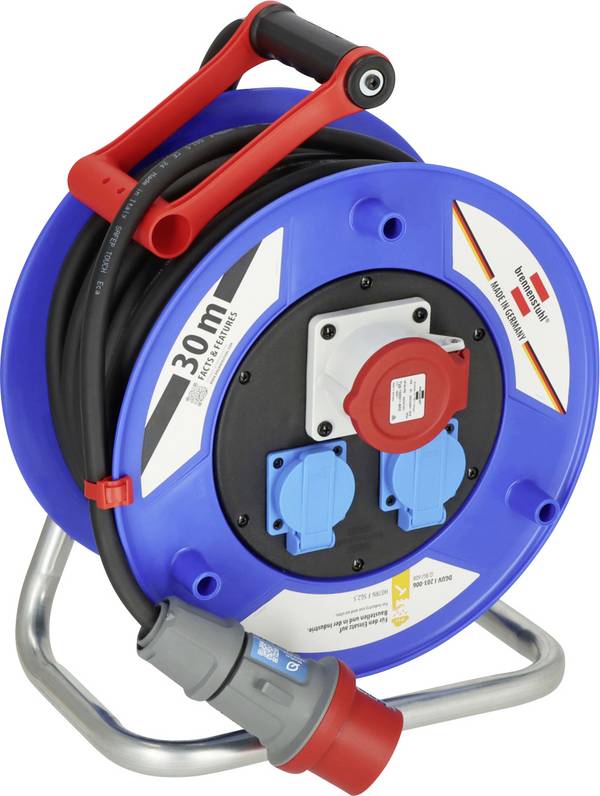

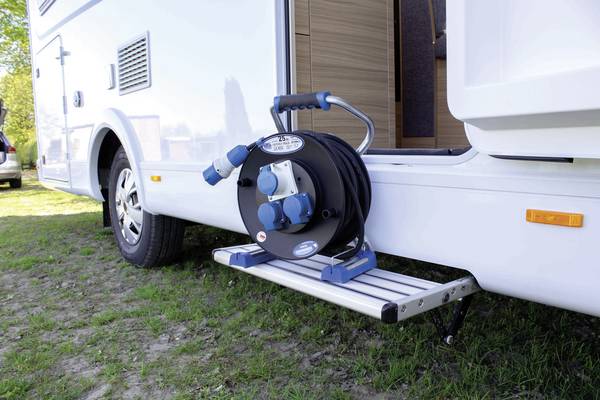

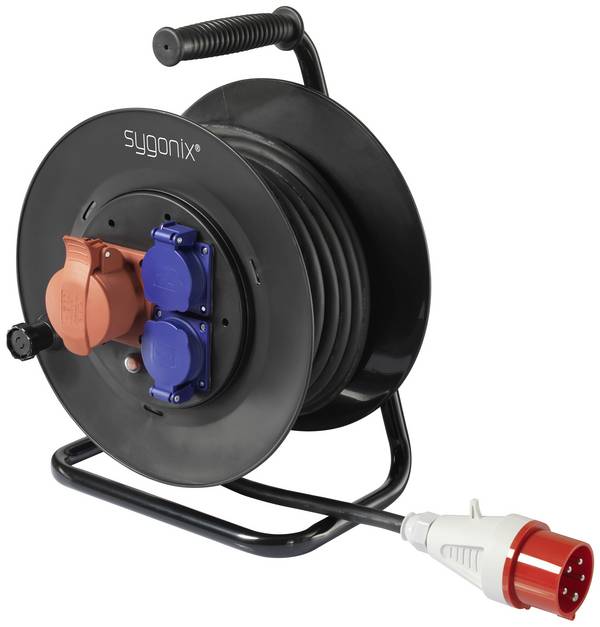

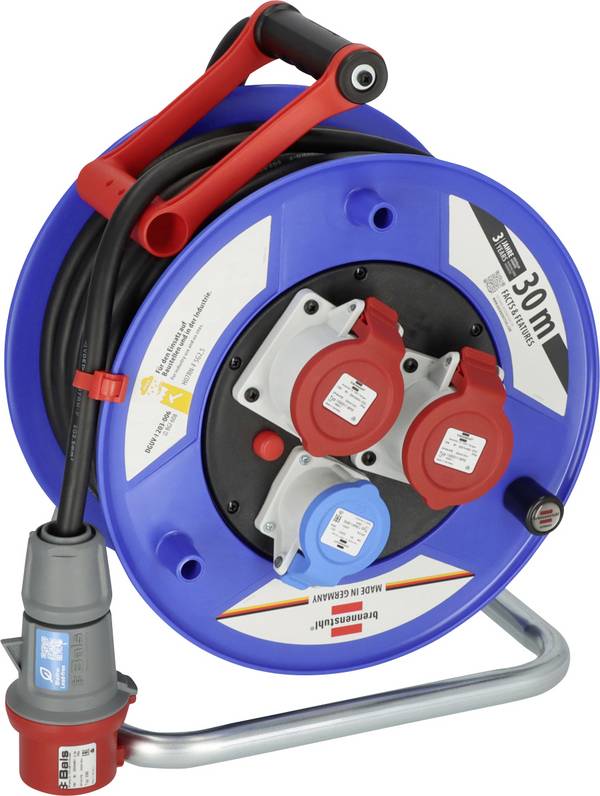

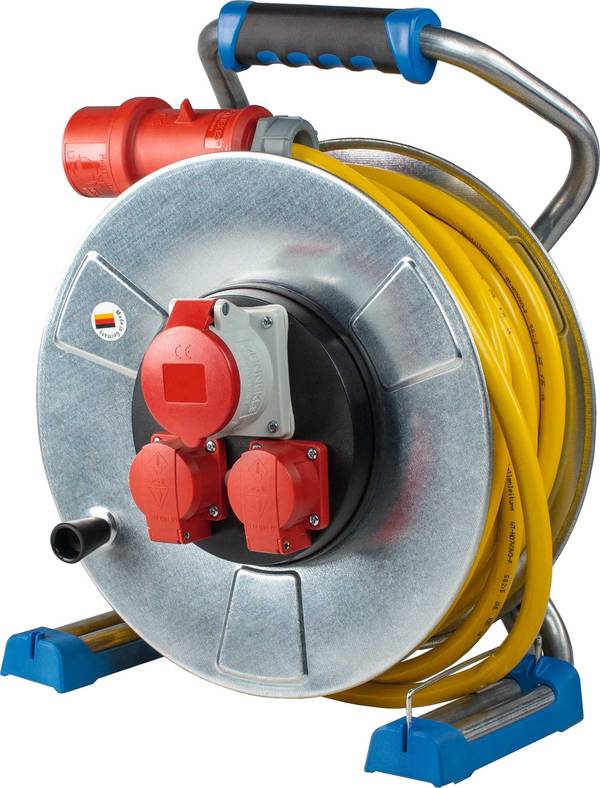

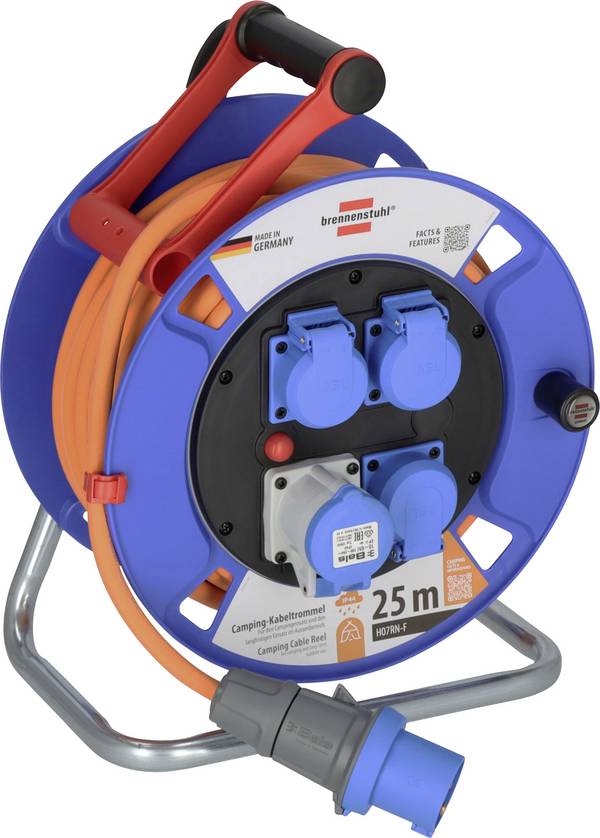

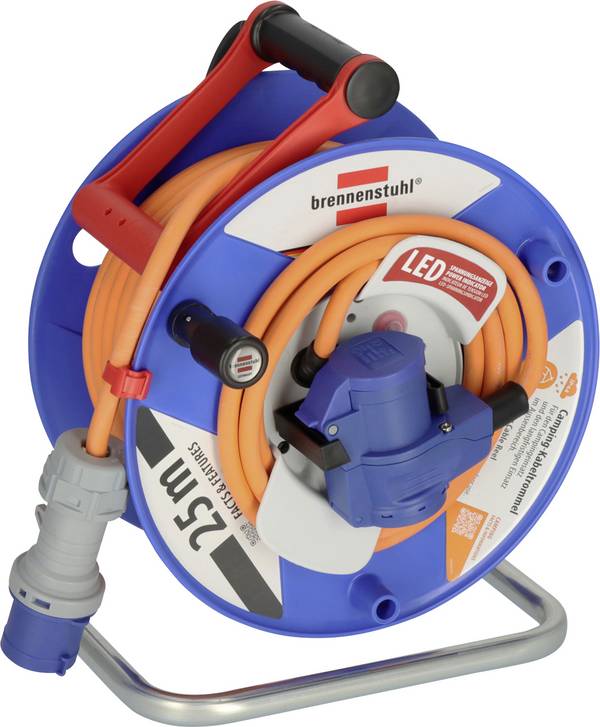

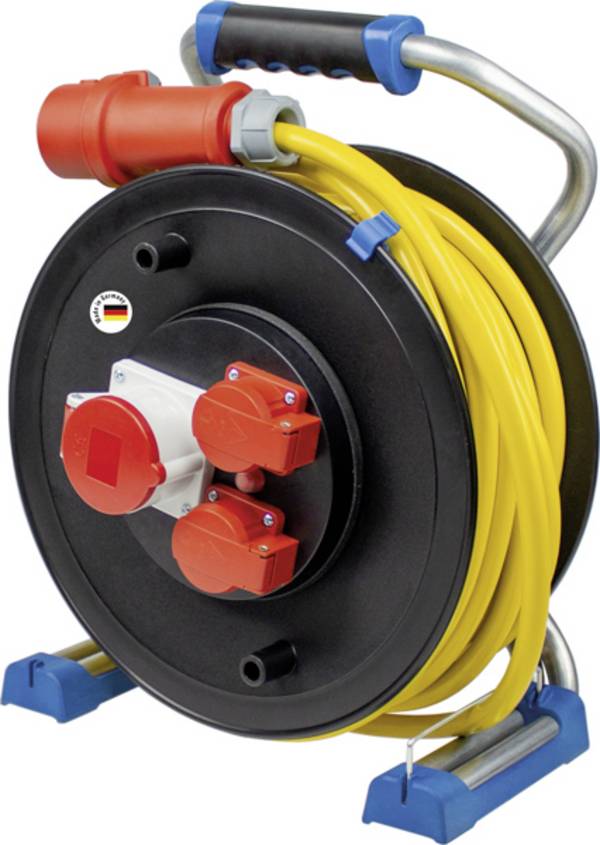

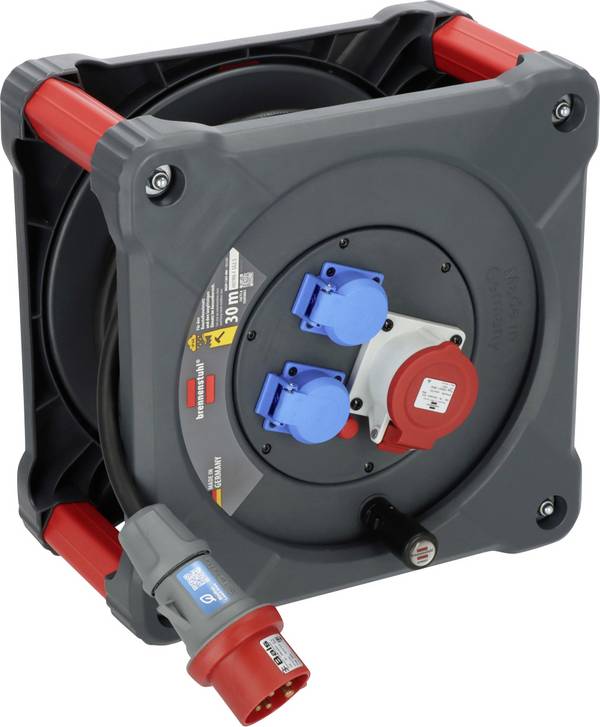

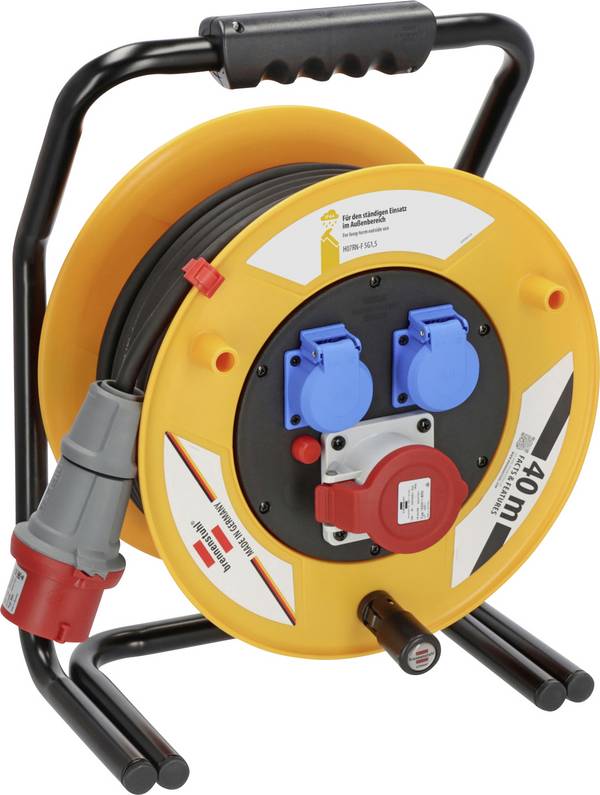

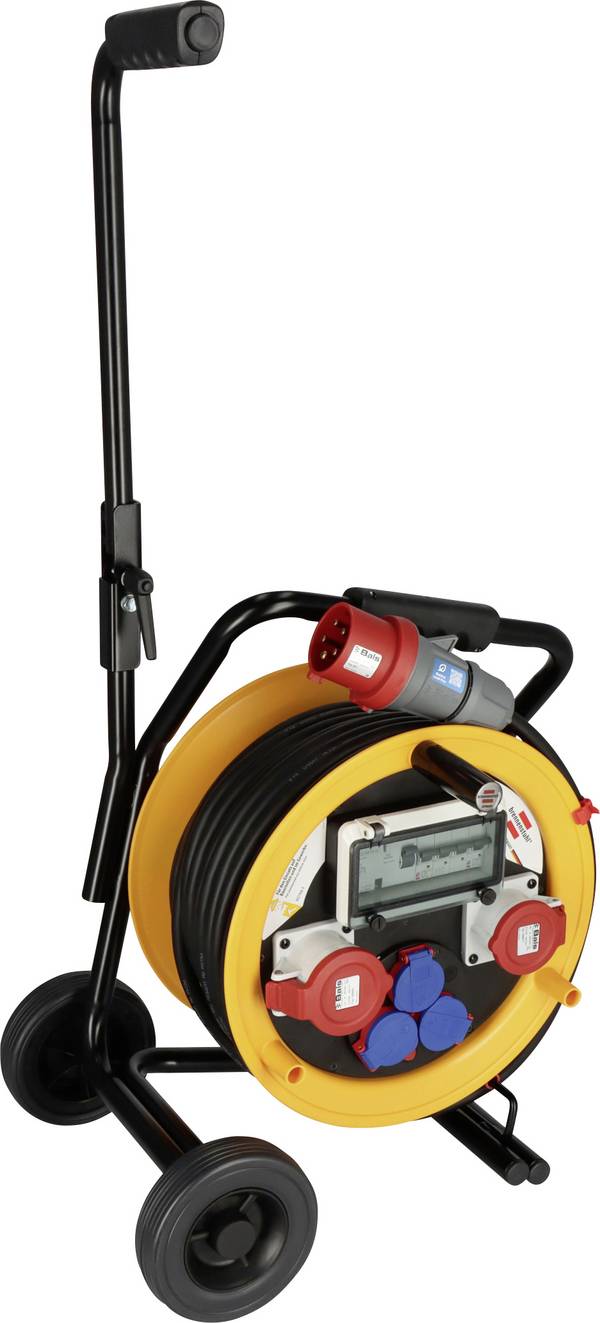

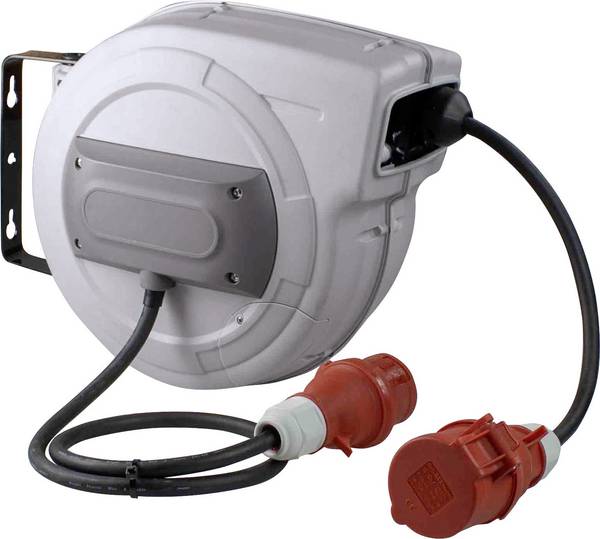

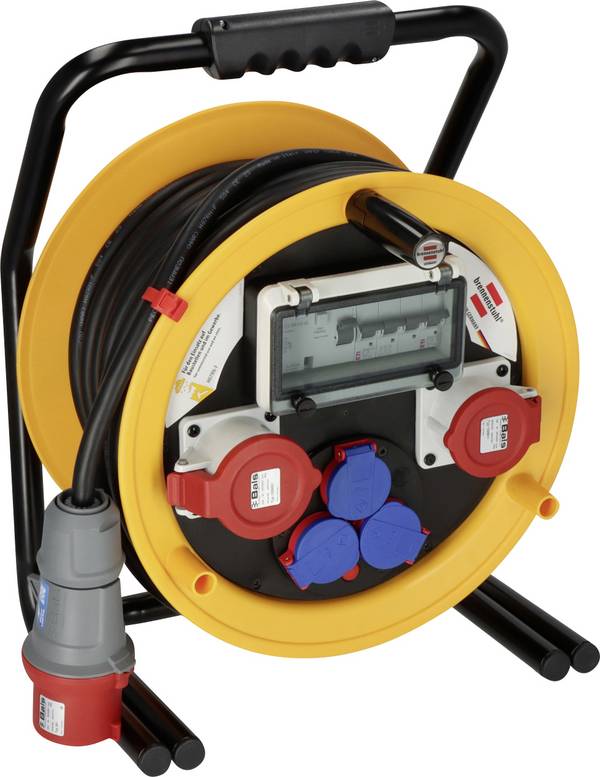

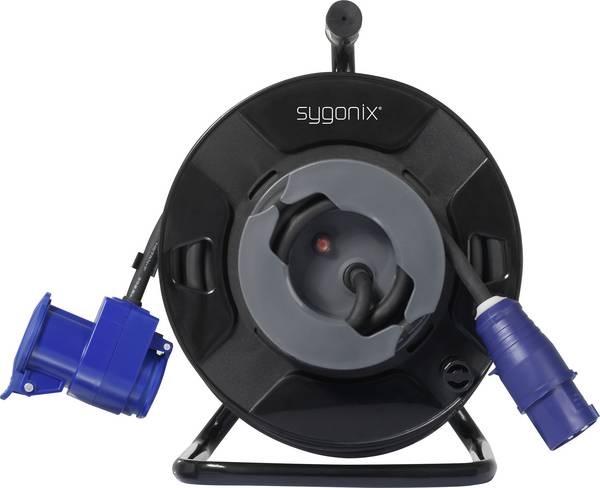

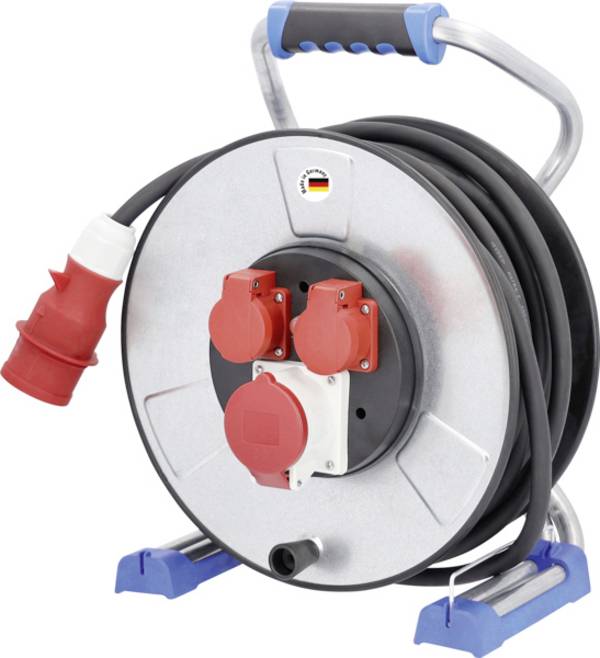

En kabelvinda med en CEE-kontakt för trefasström är ingen mening, om det bara finns ett jordat uttag tillgängligt som spänningskälla. På andra sidan hjälper en jordad kontakt inte till när en CEE-Cara-anslutning behövs för camping och husvagn.

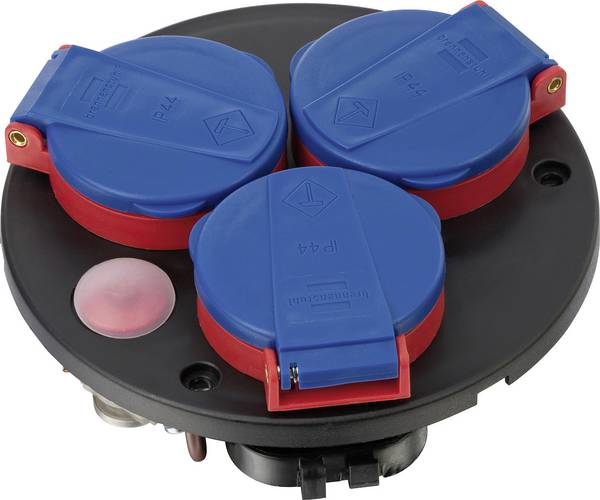

Uttagen på kabeltrumman (anslutning B i våra tekniska data) är i de flesta fall identiska med anslutningskontakten (anslutning A).

Det finns även kabeltrummor som samtidigt fungerar som nätadaptrar och ställer olika uttag till förfogande.

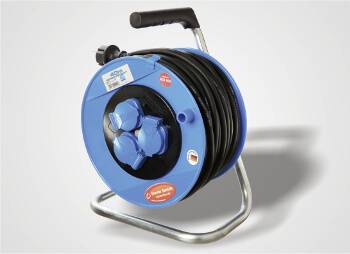

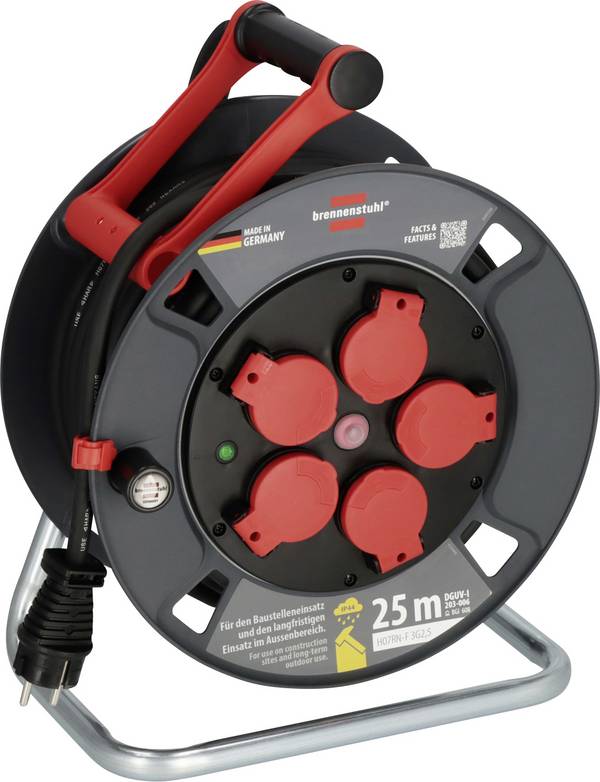

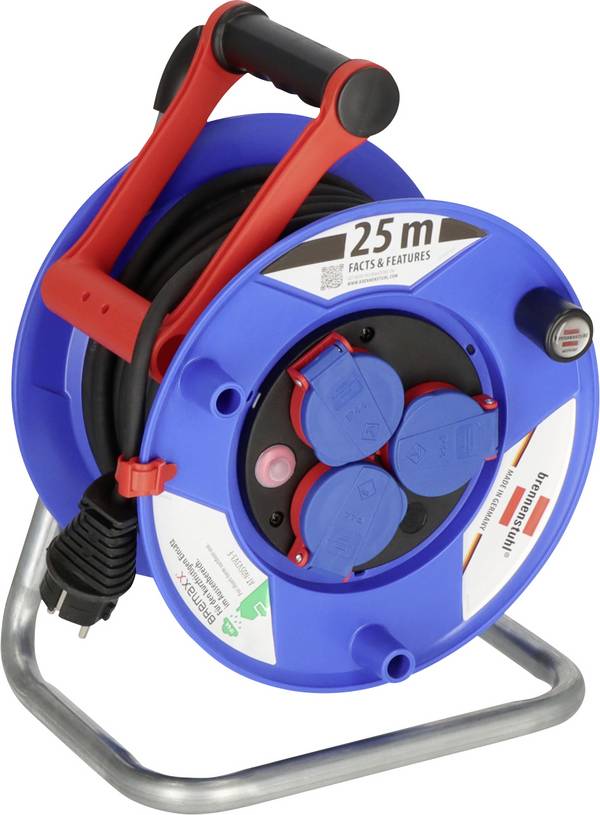

Därefter måste det klargöras om kabeltrumman används inomhus eller utomhus ( IP44 krävs).

Naturligtvis kommer en kabelvinda för inomhusbruk utan särskilt väderskydd även utomhus att fungera som strömförsörjning för elektriska gräsklippare. Åtminstone så länge som den bara klipps i torrt klimat och den flexibla strömförsörjningen därefter bryts ned igen. I så fall kommer det att bli problem med få hobbyträdgårdsmästare.

Men på grund av avsaknaden av uttag (beröringsskydd och inträngande främmande föremål) och den eventuellt bristfälliga UV-beständigheten rekommenderas inte utomhusbruk. Senast när kabeltrumman utsätts för fukt och regn måste en stänkvattenskyddad kopia med IP44 eller högre användas.

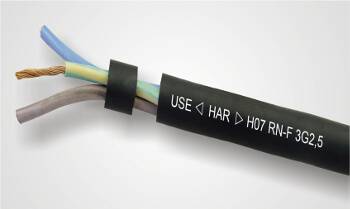

Tekniska data visar ofta även kabeltypen med ledarantal och tvärsnitt. En bokstavs- och sifferkombination ger vid behov exakt information om hur strukturen och den mekaniska belastbarheten i de använda elledningarna är. Här är några exempel:

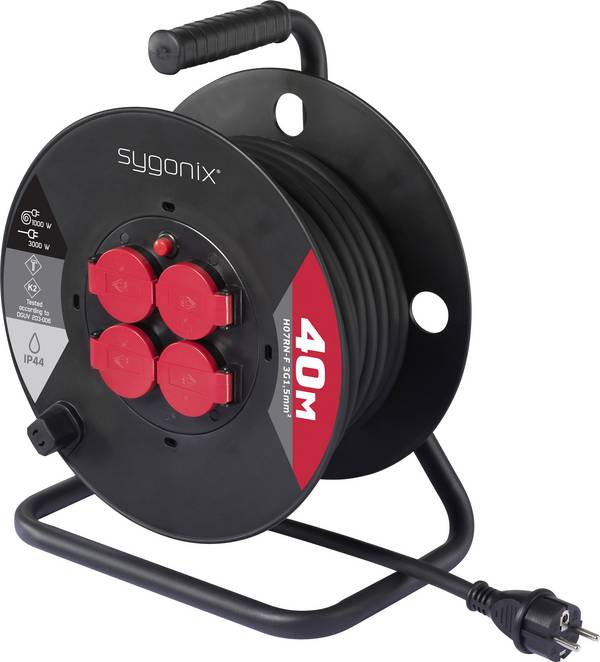

H07RN-F 5G1,5 (flexibel gummislang med 5 ledare a' 1,5 m²)
H05RR-F 3G2,5 (flexibel gummislang med 3 ledare a' 2,5 m²)
H07BQ-F 5G2,5 (flexibel PUR-slangledning med 5 ledare a 2,5 m²)
H05VV-F 3G1,5 (Flexibel plastledning med 3 ledare a' 1,5 m²)
AT-N07V3V3-F 3G2,5 (flexibel plastledning med 3 ledare a' 2,5 m²)

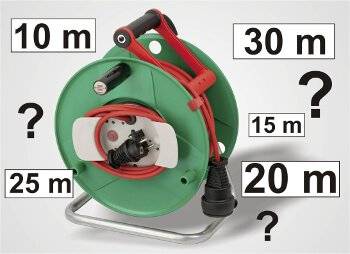

Välj kabellängden på din nya kabeltrumma så att ledningen räcker till för alla ändamål.

Det är inte nödvändigt att räkna med en ”reservlängd”.

Om en förlängningskabel på max 20 m längd är helt tillräcklig för att nå varje punkt på tomten, bör du även välja en kabeltrumma med 20 m kabellängd.

En 40 m lång kabel skulle verkligen inte vara någon mening. Om den ökade vikt som ständigt måste transporteras inte nödvändigtvis är avgörande.

Tvärtom gör det en stor skillnad, om bara 5 m eller 25 m överflödig kabel från trumman måste rullas upp och senare upp igen.
