För att öppna strömkretsar ska kunna förverkligas måste strömkällor och elförbrukare kopplas samman via elektriska ledare. I tekniken används för trådar, litztrådar och enkelledare. På grund av de många olika kraven finns de många olika utföranden. Tillsammans är de avsedda att ha så lite motstånd som möjligt och elektriskt isolerade utåt. En annan viktig användning av trådar är lindningarna av elektromagnetiska spolar och induktans.

Vilka ledningar, ledare och ledare finns och vad används de till?

• Trådarna är runda metallledare som på grund av det massiva tvärsnittet används för styv kabeldragning och installation. Om trådar böjs för ofta och för tätt, kan materialet bli uttröttat och spritt på balden.

• Kablar, typmärkning ”Li”, består av många mycket tunna trådar som sammanförs till en ledare. Därför är litztrådar flexibla och kan användas för anslutningar mellan rörliga anslutningar. Dessutom kan de lätt dras i rör och kanaler.

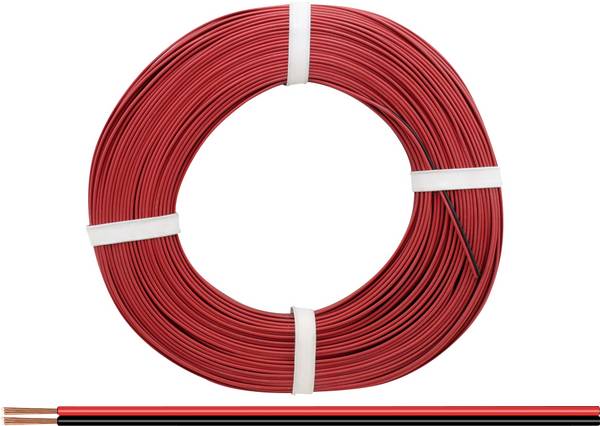

Tråd och litstråd finns både som enkelledare och flera ledare, t.ex. som tvillingledare eller flertrådig flatkabel.

Tråd och linor för elektrisk koppling består i de flesta fall av koppar, eftersom detta material med 0,018 µO m mycket lågt specifikt motstånd och leder till 1:a Klass tillhör. Koppartrådar som används för dragning av elektroniska kretsar är vanligen förtennade. Dessa kan löda bättre.

För interna kabeldragningar som är oåtkomliga från utsidan finns det även trådar utan isolering. Dessa används till exempel för jordanslutning, är därför spänningslösa och kan vid behov skyddas mot oavsiktlig kontakt och kortslutningar med isoleringsslang.

Om tråden är avsedd för överföring av högfrekvent ström, är det fördelaktigt om denna är försilvrad, eftersom med tilltagande frekvens effekten tränger de ledande elektronerna bort från ledaren till ytan. Silver har en ännu lägre ledning som ger signaler som är avsedda att leda eller som inte får sändas, t.ex. Låg- eller högfrekvens, är utrustade med en EMV-effektiv skärmning.

Vad bör man tänka på när man väljer ledare, ledare och enkelledare?

För nästan alla tekniska tillämpningar finns en passande typ av elektrisk ledning. De viktigaste urvalskriterierna ska fastställas med avseende på elbelastning, spänning och omgivningsförhållanden under drift. De tillåtna värdena anges tydligt i tillverkarens datablad. Ledare, kablar och enkelledare uppfyller RoHS-kraven.

Exempel från praktiken:

• För kabeldragning inom elektroniska apparater och kopplingsskåp lämpar sig vanliga Y-kopplingskablar och -ledare. För lödanslutningar bör förtennade enkelledare väljas. För skruv- och klämanslutningar måste trådändarna förses med trådhylsor. För dragningar med lindningsanslutningar finns speciella "Wire Wrap"-trådar.

• Isoleringen av trådar, linor och kablar ska vara så konstruerad att den ligger långt över den nominella driftsspänningen. Provningsspänningen för ledningar från 50 V växel- och 120 V likspänning bör vara fem minuter vid 2.000 V.

• Vid elinstallationer får enskilda trådar endast läggas i rör och slutna kabelkanaler. Infälld eller infälld montering är endast tillåten för installationsledningar. För att skydda mot att de högsta strömbelastningarna som anges i normerna överskrids ska lämpliga skyddsanordningar finnas i strömkretsar, dvs. Säkringar, är avsedda. Exempel: Chefer på 1,5 m² måste skyddas med 16 A, ledare på 2,5 m² med 20 A. Ledare och kablar för fas, neutral- och skyddsledare i en strömkrets ska ha samma tvärsnitt.
