VOLTCRAFT FG-31602T Funktionsgenerator nätdriven 1 µHz - 160 MHz 2 kanaler Arbiträr, Brus (value.1376413), Puls, Fyrkant

Oscilloskop-display med två kanaler. Visar frekvenser och amplituder, kanal A vid 1000 Hz, kanal B också 1000 Hz, båda 1000 Vpp.

Mätinstrumentsgränssnitt med två kanaler. Frekvens och amplitud för båda kanalerna. Matematiska funktioner som 'Airy', 'Erf', 'Gauss'.

Två oscilloskopkanaler visar vågformer. CH1: gul sinusvåg, inställd på 1 Hz. CH2: blå våg, inställd på 100 kHz. Linjär modulation.

Elektronisk mätapparat med två displayskärmar som visar olika elektriska signaler och vågformer. Knappsats till höger.

Två oscilloskopkanaler visar frekvenser på 200 MHz och 100 MHz med sinusvågor. Båda kanalerna har 0° avvikelse och visar vågformer.

'Dubbel-kanals vågformsgenerator Display. Kanal CH1: gul sinusvåg vid 1 MHz, amplitud 1 Vpp. Kanal CH2: blå sinusvåg vid 1 MHz, amplitud 1 Vpp. Frekvens- och amplitudkontroll till höger.'

Oscilloskop med två kanaler. CH1: Frekvens 1 GHz, amplitud 1 Vpp, offset 0 mV. CH2: Samma inställningar. Diagrammen visar signaler vid 0 mV offset.

Ett digitalt oscilloskop med display visar två vågformer och olika inställningsalternativ för frekvens- och amplitudmätning.

Två oscilloskop visar olika vågformer på sina skärmar. Till vänster en sinusvåg, till höger mer komplexa signaler.

'Två signalgeneratoravläsningar. Kanal 1 visar en sinusvåg vid 300 kHz, kanal 2 en sinusvåg vid 100 kHz. Deviation och form är identiska. Båda vågorna har en amplitud på ±500 mV.'

Baksidan av en elektronisk enhet med varningsmeddelanden och anslutningar, inklusive strömförsörjnings- och nätverksanslutning.

'Oscilloskopskärmen visar två kanaler: CH1 med "StairUp"-vågform, CH2 med fyrkantvåg. Frekvens: 1 kHz, amplitud: 1 Vpp.'

Två oscilloskopkanaler visar rektangelsignaler. CH1: Frekvens 1 kHz, amplitud 1 Vpp. CH2: Samma signal som CH1.

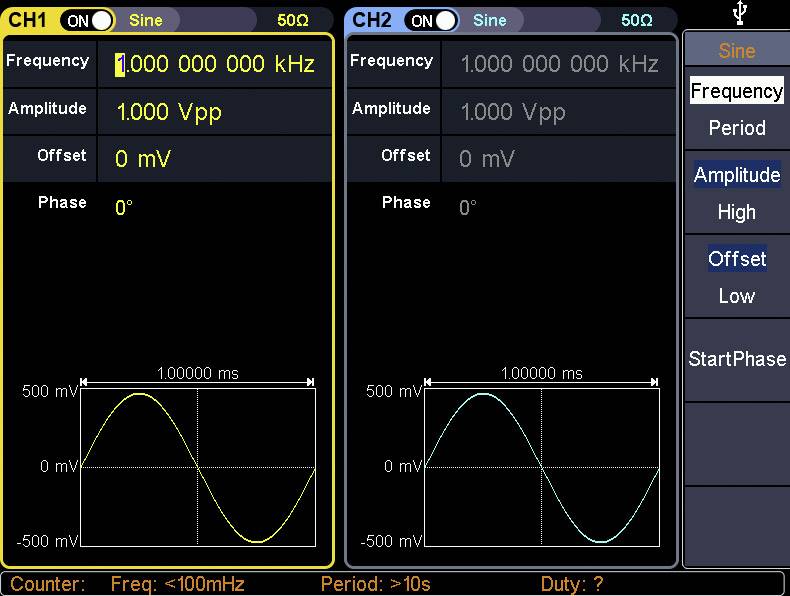

Två oscilloskopkanaler, CH1 och CH2, visar sinusvågor med frekvenser på 1 kHz och 1 Vpp. Diagram nedan visar vågformerna.

Ett digitalt oscilloskop med flera manöverdon och anslutningar. Bredvid ligger olika kablar för ström och dataöverföring.

Oscilloskopskärm med två kanaler. CH1 visar en gul sinusvåg, CH2 en blå. Periodtiden för båda är 1 sekund.

1/16

Viktig information!

Snabb leverans ons. 16 sep.

11 Styck

Antal

Styck

Toal (10 472,00 kr / stycken)

10 472,00 kr

exkl. moms

Fri frakt

Rapportera juridiska problem

Höjdpunkter & detaljer

FG-31602T 160 MHz 2-kanals godtycklig signalgenerator med touchscreen

160 MHz
Två kanaler
Vertikal 14-bitars upplösning
1,25 GS/s avkänningshastighet, 1 μHz frekvensupplösning
Valfria signallängder upp till 1 m
20.32 cm (8") LCD-pekskärm 800 x 600
Avancerad DDS-teknik, 250 MHz högfrekvensutgång
Signalutgång: 6 grundsignalformer: Sinus, fyrkant, impuls, ramp, brus och övertoner, 152 inbyggda arbiträra signalformgrupper
Många moduleringsalternativ: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, sweep och burst
Integrerad högexakt frekvensräknare för 100 till 200 MHz
Stöder SCPI

Tekniska specifikationer

Typ av produkt: Funktionsgenerator nätdriven

Frekvens: 1 µHz - 160 MHz

Signal-utgångsformer: Arbiträr
Brus (value.1376413)
Puls
Fyrkant (value.1376410)
Sinus
Triangel (value.1376409)

Frekvensområde sinus: 1 μHz - 160 MHz

Frekvensområde fyrkant: 1 μHz - 50 MHz

Visning: LCD

Frekvensområde trekant: 1 μHz - 5 MHz

Frekvensområde ARB: 1 μHz - 50 MHz

: (ej certifierad kalibrering)

Mått.: (B x H) 340 mm x 177 mm

Vikt: 2.5 kg

Antal kanaler: 2 kanaler

Frekvens (max.): 160 MHz

Frekvens min.: 1 µHz

Egenskaper: Modulering

Mätningskategori: CAT II

Bredd: 340 mm

Höjd: 177 mm

Gränssnitt: USB-Host
USB-enhet
LAN

Spänningsförsörjning: nätdriven
230 V/AC

Typ: FG-31602T

Plastfri förpackning: Plastfri förpackning

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2139576 VOLTCRAFT FG-31602T Funktionsgenerator nätdriven 1 µHz - 160 MHz 2 kanaler Arbiträr, Brus (value.1376413), Puls, Fyrkant

Information

Information 2139576 VOLTCRAFT FG-31602T Funktionsgenerator nätdriven 1 µHz - 160 MHz 2 kanaler Arbiträr, Brus (value.1376413), Puls, Fyrkant

Deklaration om överensstämmelse

Deklaration om överensstämmelse 2139576 VOLTCRAFT FG-31602T Funktionsgenerator nätdriven 1 µHz - 160 MHz 2 kanaler Arbiträr, Brus (value.1376413), Puls, Fyrkant

Villkor för garanti

Villkor för garanti 2139576 VOLTCRAFT FG-31602T Funktionsgenerator nätdriven 1 µHz - 160 MHz 2 kanaler Arbiträr, Brus (value.1376413), Puls, Fyrkant

Beskrivning

Tvåkanals godtycklig funktionsgenerator FG-30000T med pekskärm.

Denna valfria funktionsgenerator producerar tack vare sin digitala signalgenerering (DDS-teknik) stabila, exakta och rena utgångssignaler med en bandbredd på 80 MHz, en realtidssampling på 1,25 GS/s (max.) och en frekvensupplösning på 1 μHz.

Generatorn behärskar 6 grundläggande signalgrupper (sinus, fyrkant, ramp, brus och övertoner) samt 152 inbyggda arbiträrsignaler (1 μHz - 50 MHz) med en vertikal upplösning på 14 bitar. Dessutom erbjuder den många moduleringsalternativ, bland annat AM, FM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, sweep och burst.

Alla signalparametrar och inställningar visas på en 8" (20.32cm) stor TFT-LCD-pekskärm med 800 x 600 via en användarvänlig, grafisk yta.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

6 grundsignalformer: Sinus, fyrkant, impuls, ramp, brus och övertoner, 152 inbyggda arbiträra signalformgrupper
många moduleringsalternativ: AM, FM, PM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, sweep, burst
frekvensområde: 100 - 200 MHz
upplösning av frekvensräknaren: 7 siffror
längd: 2 punkter till 1 Mpts
kommunikationsgränssnitt: USB-värd, USB-enhet, LAN
ingång: Räknare, extern modulering, extern trigger, extern referenstakt
