VOLTCRAFT DSA-3100 Handhållet oscilloskop 100 MHz 2 kanaler 500 MSa/s 8 kpts 8 Bit Handenhet, Multimeter-funktion, Spect
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
173 Styck
Antal
Toal (5 512,00 kr / stycken)
5 512,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
VOTCRAFT TSA-3100 digitalt oscilloskop 3-i-1
- 3-i-1-oscilloskop, multimeter och spektrumanalysator
- 8,89 cm (3,5 tum) LCD-färgdisplay (320 x 240 pixlar)
- USB-C®-gränssnitt
Tekniska specifikationer
- Oscilloskop:
- 100 MHz bandbredd, 2 kanaler
- Max. 500 MSA/s avsökningshastighet
- Max. 8 K registreringslängd
- 10000 wfms/s uppdateringshastighet
- USB-C®-gränssnitt stöder powerbanks, PC-programvaruanslutning- och självkalibreringsfunktion
- Multimeter:
- CATII 1000 V
- 20 000 räknevärden
- Områdesautomatik
- Sant effektivvärde
- Mätfunktioner - spänning, ström, motstånd, diodtest, tillkopplings-/avstängningsknapp, Genomgångsprovning
- Hållfunktion
- Relativ mätfunktion
- Spektrumanalysator:
- Frekvensområde: 9 kHz - 3 GHz
- Frekvensupplösning 100 Hz
- Max. DC-ingångsspänning 50 VDC
- + Danl: (Ingångsdämpning 0 dB, pa AV, 100 kHz upplösningsbandbredd, normalisering på 1 Hz, 20 °C till 30 °C)
- 10 MHz till 2 GHz -130 dBm (standard), på grund av -120 dBm
- 2 GHz till 3 GHz -125 dBm (standard), på grund av speglar -115 dBm
- Typ av produkt
Handhållet oscilloskop
- Bandbredd
100 MHz
- Samplingsfrekvens / kanal
500 MSa/s
- Upplösning
8 Bit
- Bildskärmsformat
8.89 cm
- Oscilloskop - specifikationer
Handenhet
Multimeter-funktion
Spectrum analysator
- Antal analoga ingångar max.
2
(ej certifierad kalibrering)
- Mätningskategori
CAT II
- Vertikalavböjning
10 mV/ruta - 10 V/ruta
- Ingångsimpedans
1 MΩ±2%, parallel zu 16 pF±10 pF
- Ingångskoppling
AC, grov
- Ingångsspänning
MAX. 400 V (DC + AC PK-PK)
- Spänningsförsörjning (specifikationer)
DC 5VDC, 2A
- Mått.
(L x B x H) 198 x 38 x 96 mm
- Vikt
0.6 kg
- Bredd
38 mm
- Höjd
96 mm
- Längd
198 mm
- Gränssnitt
1 x USB 2.0 Device
- Minnesdjup / kanal
8 kpts
- Typ
DSA-3100
- Plastfri förpackning
Plastfri förpackning
Dokument & nedladdningar
Datablad
Datablad 3393783 VOLTCRAFT DSA-3100 Handhållet oscilloskop 100 MHz 2 kanaler 500 MSa/s 8 kpts 8 Bit Handenhet, Multimeter-funktion, Spect
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3393783 VOLTCRAFT DSA-3100 Handhållet oscilloskop 100 MHz 2 kanaler 500 MSa/s 8 kpts 8 Bit Handenhet, Multimeter-funktion, Spect
Villkor för garanti
Villkor för garanti 3393783 VOLTCRAFT DSA-3100 Handhållet oscilloskop 100 MHz 2 kanaler 500 MSa/s 8 kpts 8 Bit Handenhet, Multimeter-funktion, Spect
Nedladdning
Nedladdning 3393783 VOLTCRAFT DSA-3100 Handhållet oscilloskop 100 MHz 2 kanaler 500 MSa/s 8 kpts 8 Bit Handenhet, Multimeter-funktion, Spect
Beskrivning

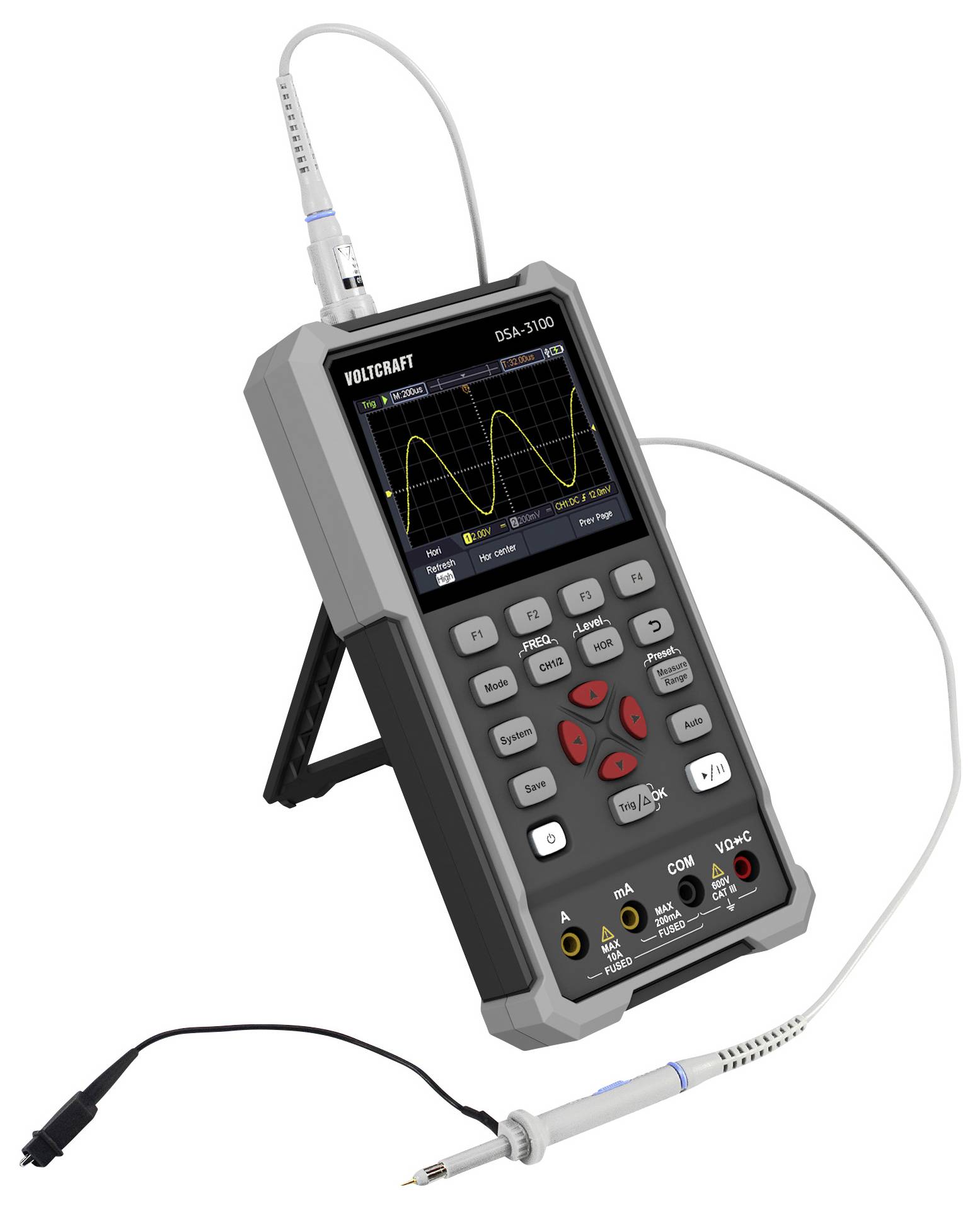

Digitalt oscilloskop med tredubbel funktion

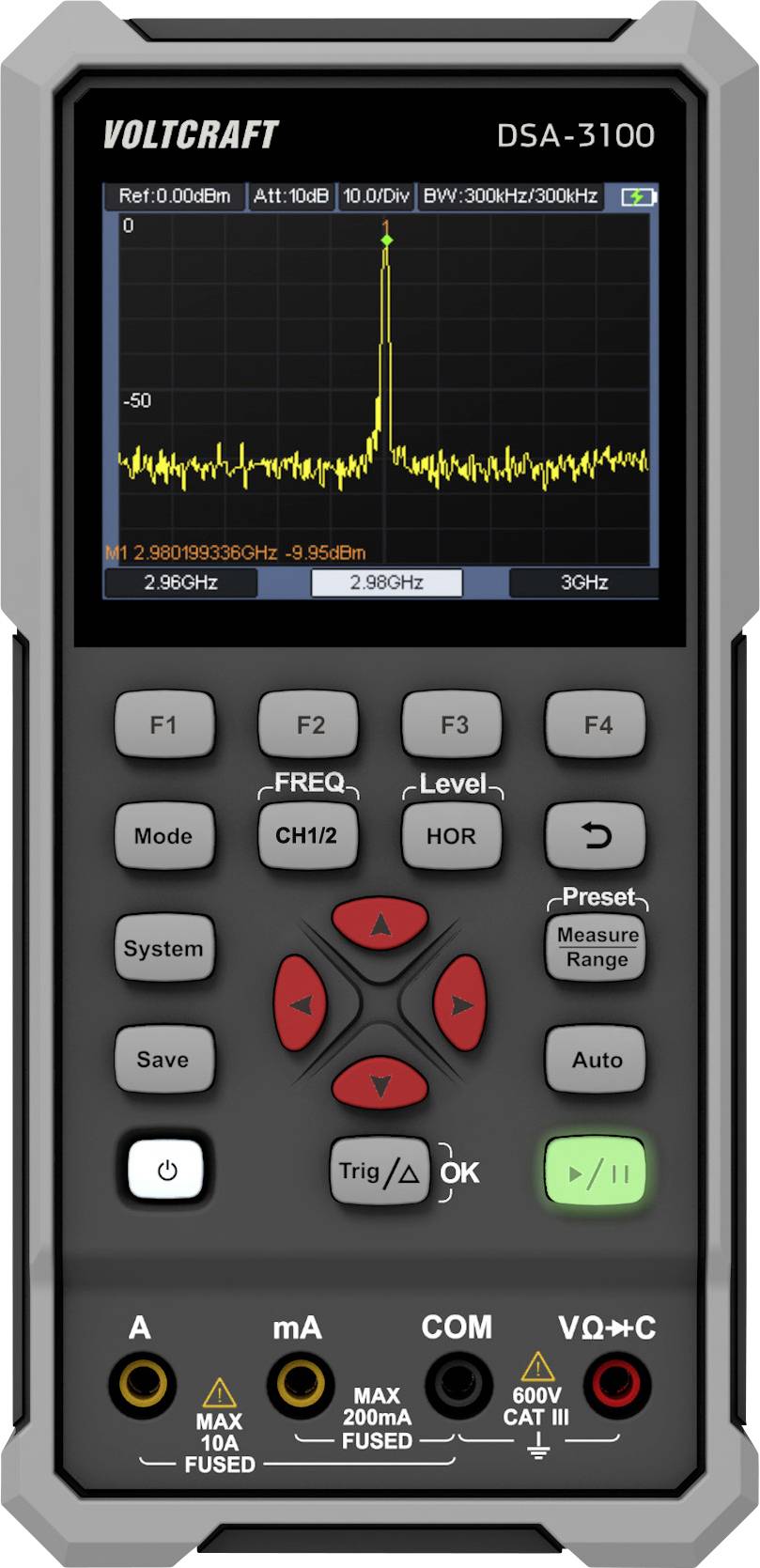

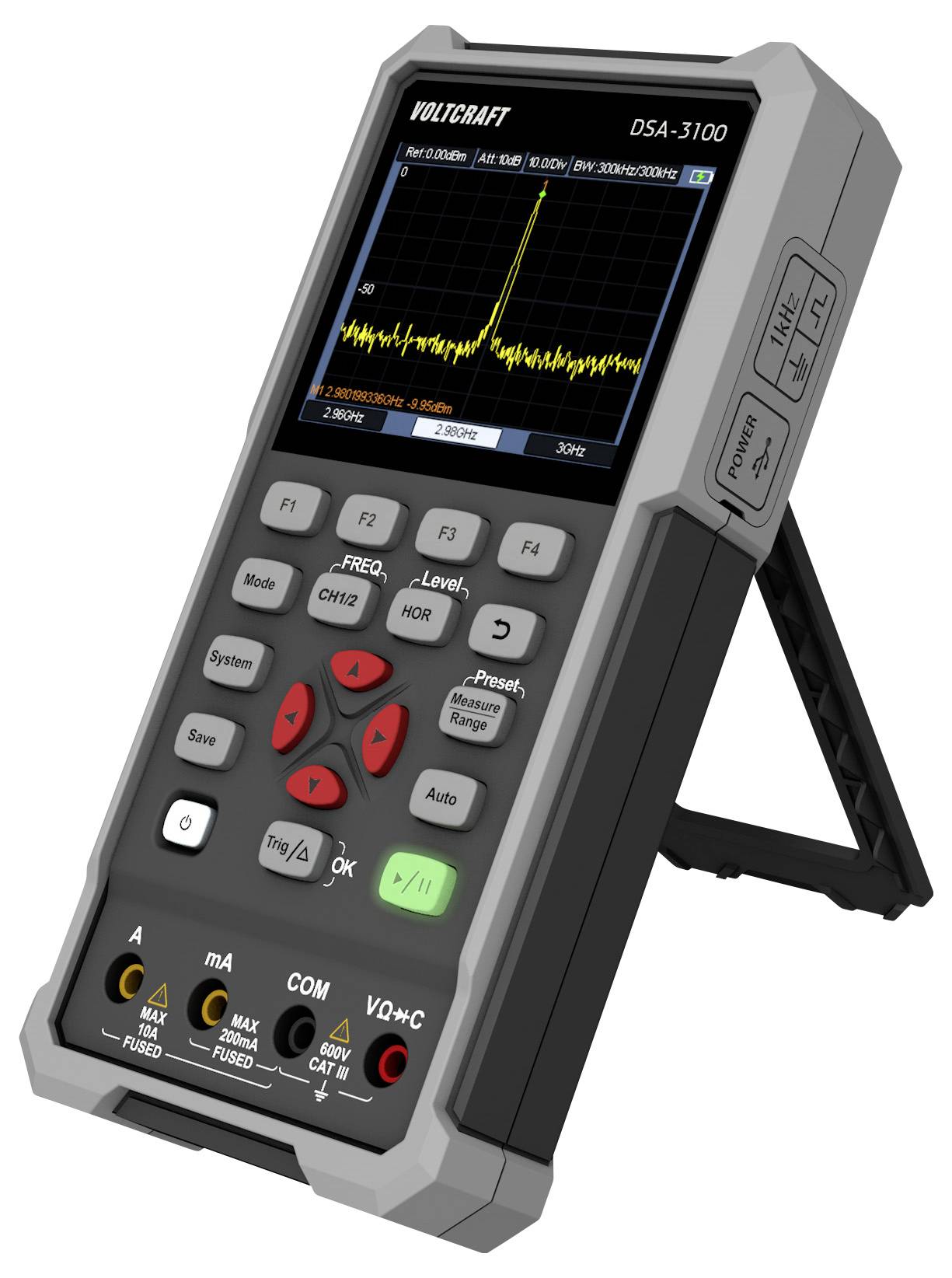

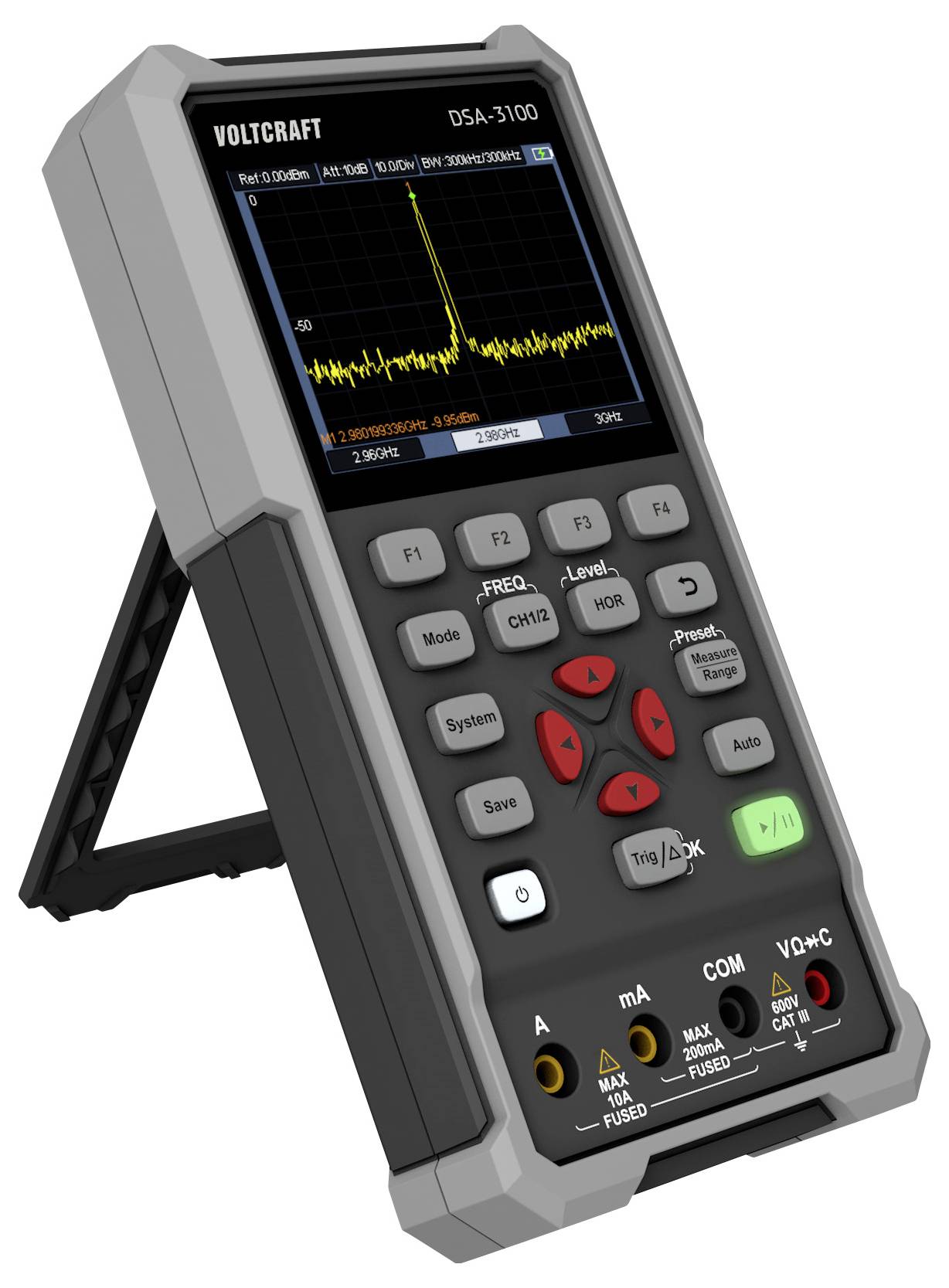

VOLTCRAFT DSA-3100 digitalt oscilloskop är som gjord för mobil användning: Behändigt och robust, greppvänligt kantskydd, är det den optimala följeslagaren för olika behov. De halkfria knapparna underlättar manövreringen, den klara 8,89 cm (3,5 tum) LCD-färgdisplayen möjliggör utvärdering på plats.

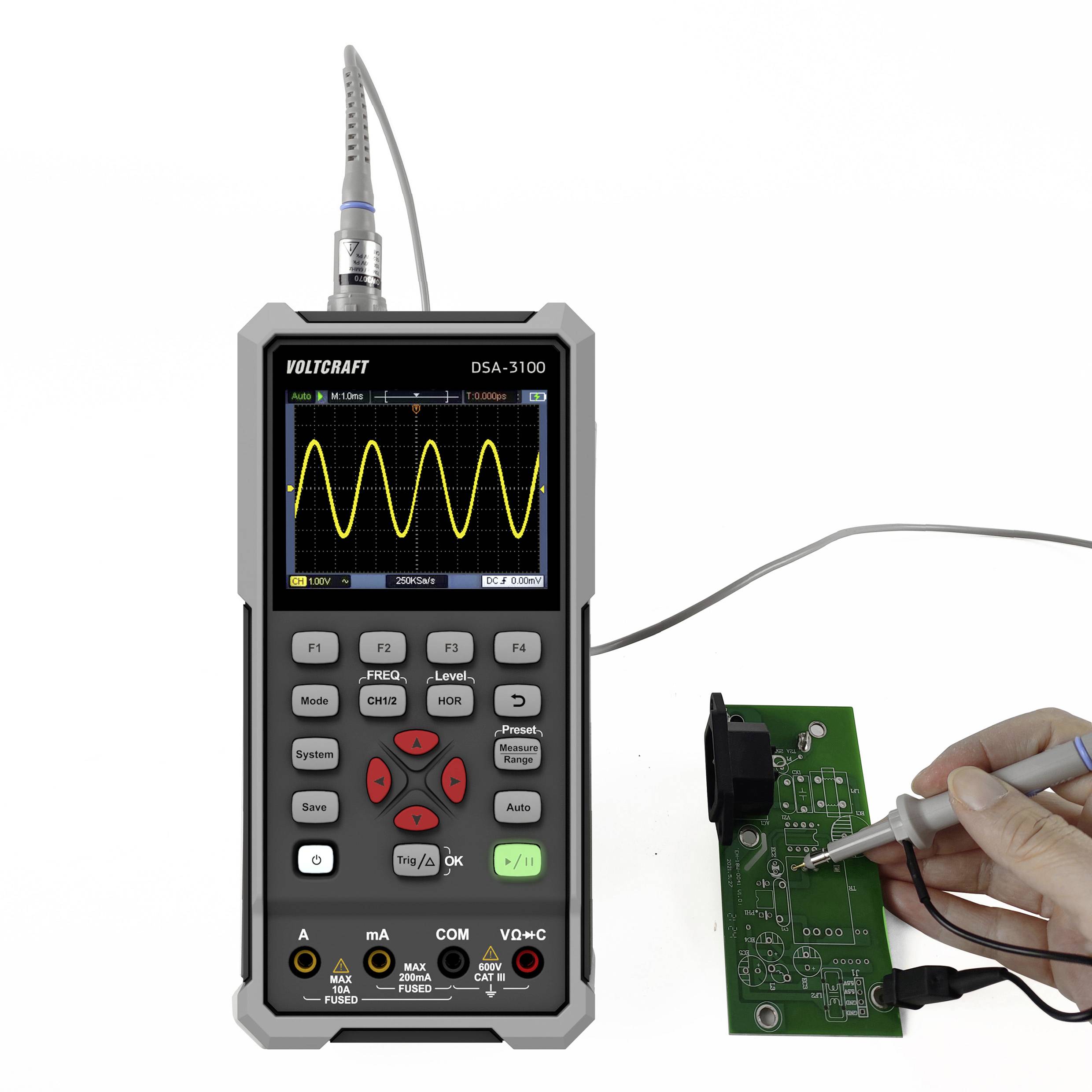

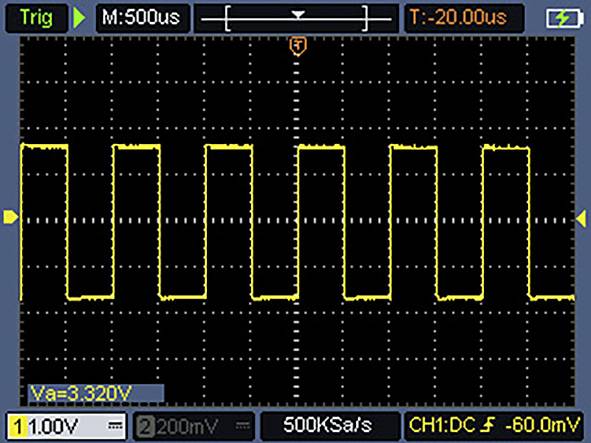

Funktion 1: Oscilloskop

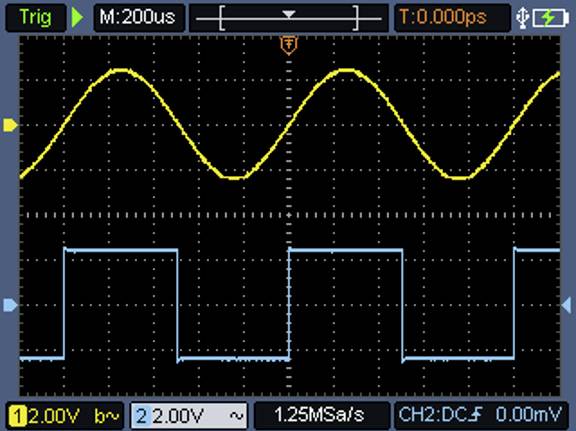

DSA-3100 erbjuder två kanaler med en bandbredd på 100 MHz, en maximal avkänningshastighet på 500 MS/s och 8K inspelningslängd. Uppdateringshastigheten är 10000 wfms/s. Det integrerade USB-C®-gränssnittet stöder powerbanks samt PC-programvaruanslutning- och självkalibreringsfunktion.

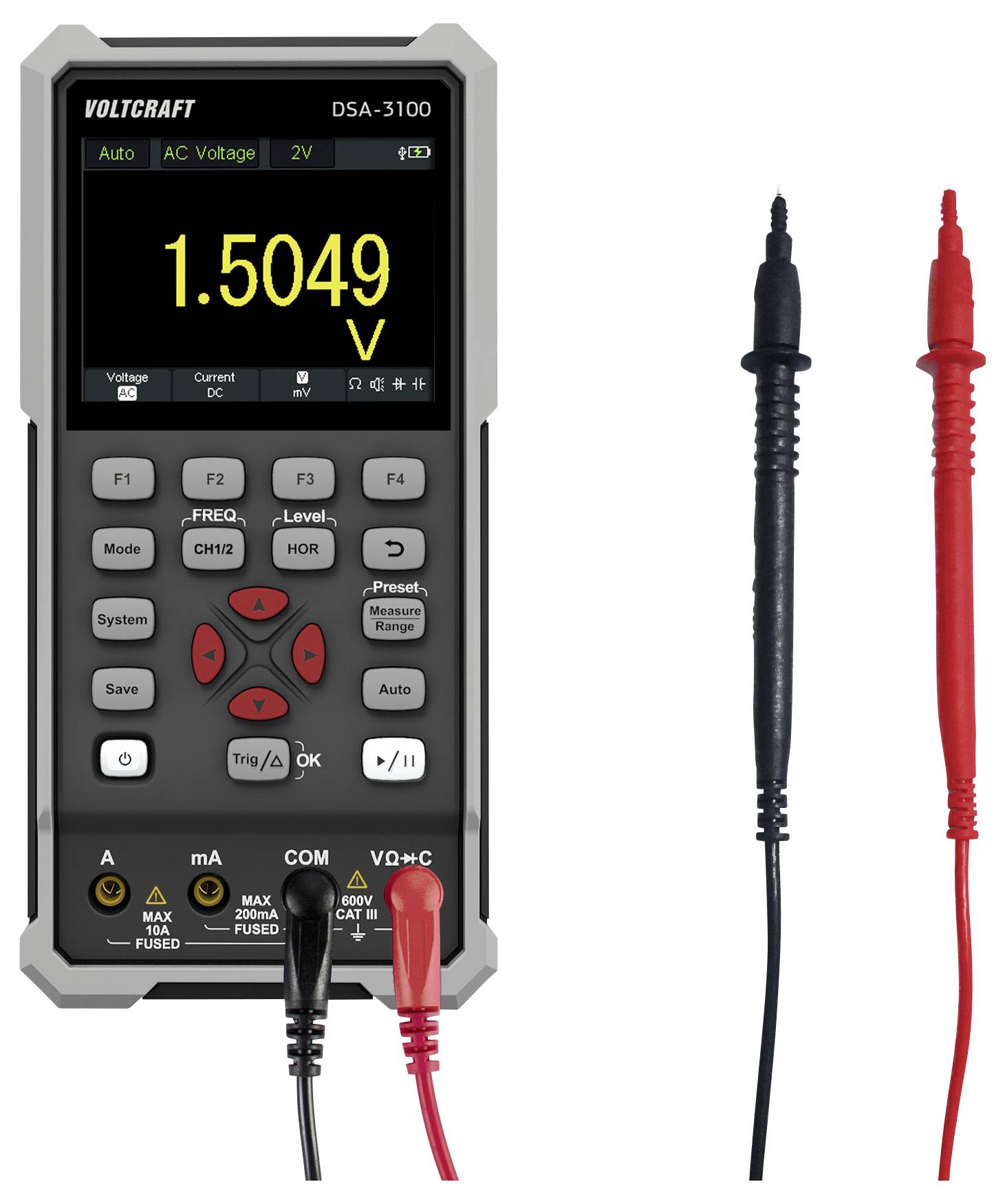

Funktion 2: Överspänningsskydd

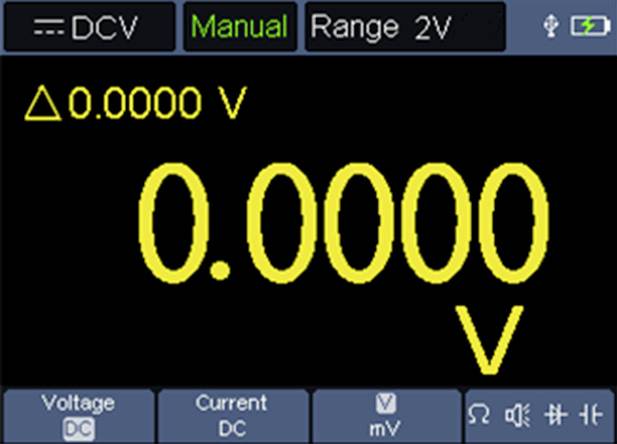

Multimetern kan användas i mätkategori CATII 1000 V för genomgångsprovningar, spännings-, ström-, resistans-, diodfunktionsmätningar samt start- och avstängtester. Även relativa mätningar är möjliga. Hold- och Auto-funktion underlättar arbetsflödet och TRMS ger tillförlitliga mätvärden. Displayen har 20.000 räknevärden.

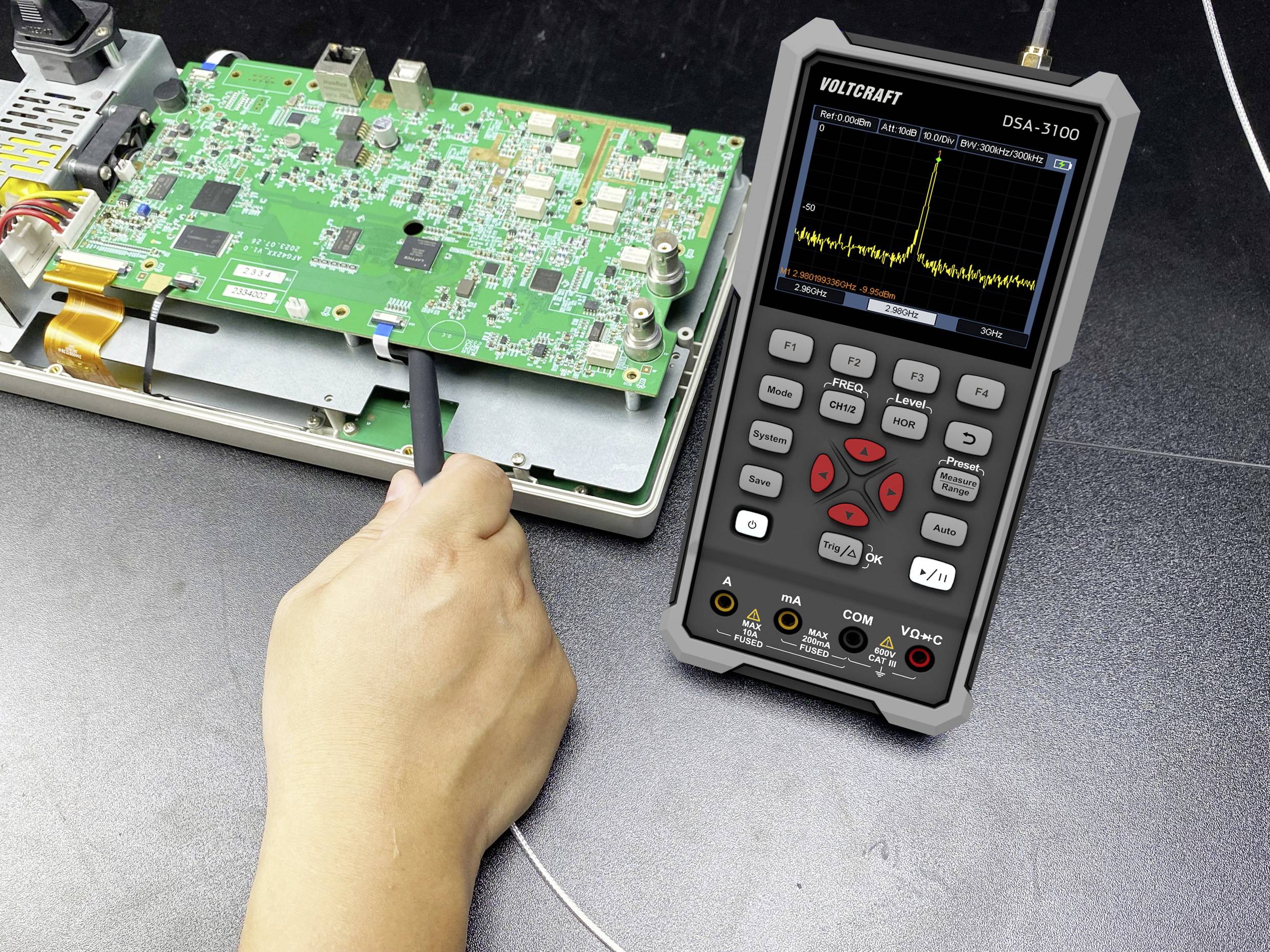

Funktion 3: Spektral analyzer

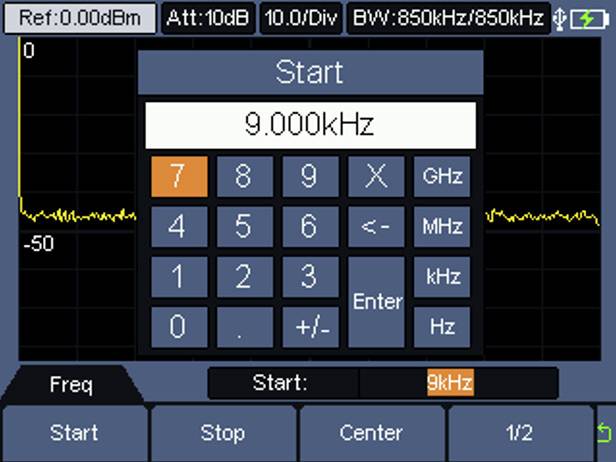

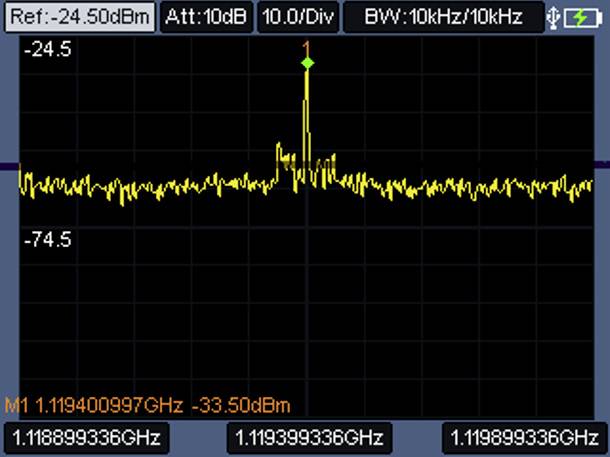

Den spektral-analysatoren från VOLTCRAFT DSA-3100 arbetar i frekvensområdet 9 till 3 GHz med en frekvensupplösning på 100 Hz. Den maximala DC-ingångsspänningen ligger på 50 V DC. Den genomsnittliga brusnivån som beskriver känsligheten hos en spektral analysator anges som displayed Average Noise Level (DANL) – hos VOLTCRAFT DSA-3100 med 10 MHz till 2 GHz -130 dBm (typisk), på grund av den lägre gränsen på 3 GHz och 2 GHz till 125 dBm (typisk), och på grundval av en -115 dBm.

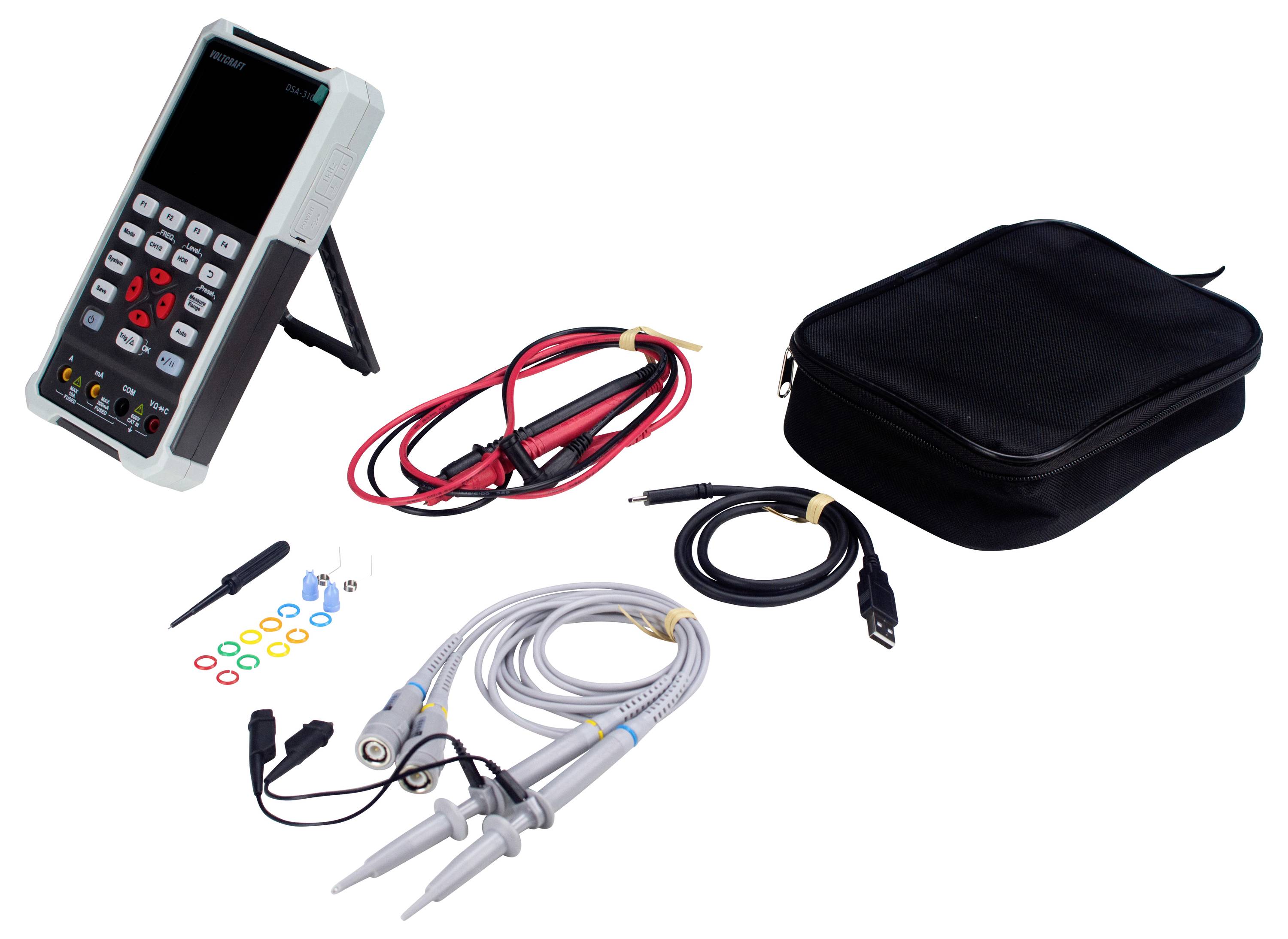

Många tillbehör
Leveranspaketet innehåller förutom det digitala oscilloskopet en USB-kabel, två mätspetsar, mätspetsjustering, ett multimeter-testledarpar (i färgerna röd och svart), en CD med programvara och bruksanvisning samt en praktisk bärväska. Dessutom medföljer en kortfattad bruksanvisning och ett säkerhetsdatablad.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Oscilloskop:
- 100 MHz bandbredd, 2 kanaler
- Max. 500 MSA/s avsökningshastighet
- Max. 8 K registreringslängd
- 10000 wfms/s uppdateringshastighet
- USB-C®-gränssnitt stöder powerbanks, PC-programvaruanslutning- och självkalibreringsfunktion
- Multimeter:
- CATII 1000 V
- 20 000 räknevärden
- Områdesautomatik
- Sant effektivvärde
- Mätfunktioner - spänning, ström, motstånd, diodtest, tillkopplings-/avstängningsknapp, Genomgångsprovning
- Hållfunktion
- Relativ mätfunktion
- Spektrumanalysator:
- Frekvensområde: 9 kHz - 3 GHz
- Frekvensupplösning 100 Hz
- Max. DC-ingångsspänning 50 VDC
- + Danl: (Ingångsdämpning 0 dB, pa AV, 100 kHz upplösningsbandbredd, normalisering på 1 Hz, 20 °C till 30 °C)
- 10 MHz till 2 GHz -130 dBm (standard), på grund av -120 dBm
- 2 GHz till 3 GHz -125 dBm (standard), på grund av speglar -115 dBm
Ingår i leveransen
- Enhet
- USB-kabel
- 2x mätspetsar
- Inställning av provspetsar
- 1x multimeter-testledarpar (röd & svart)
- CD-skiva (programvara + bruksanvisning)
- Bärväska
- Tryckt kortstartsanvisning
- Tryckt säkerhetsdatablad
