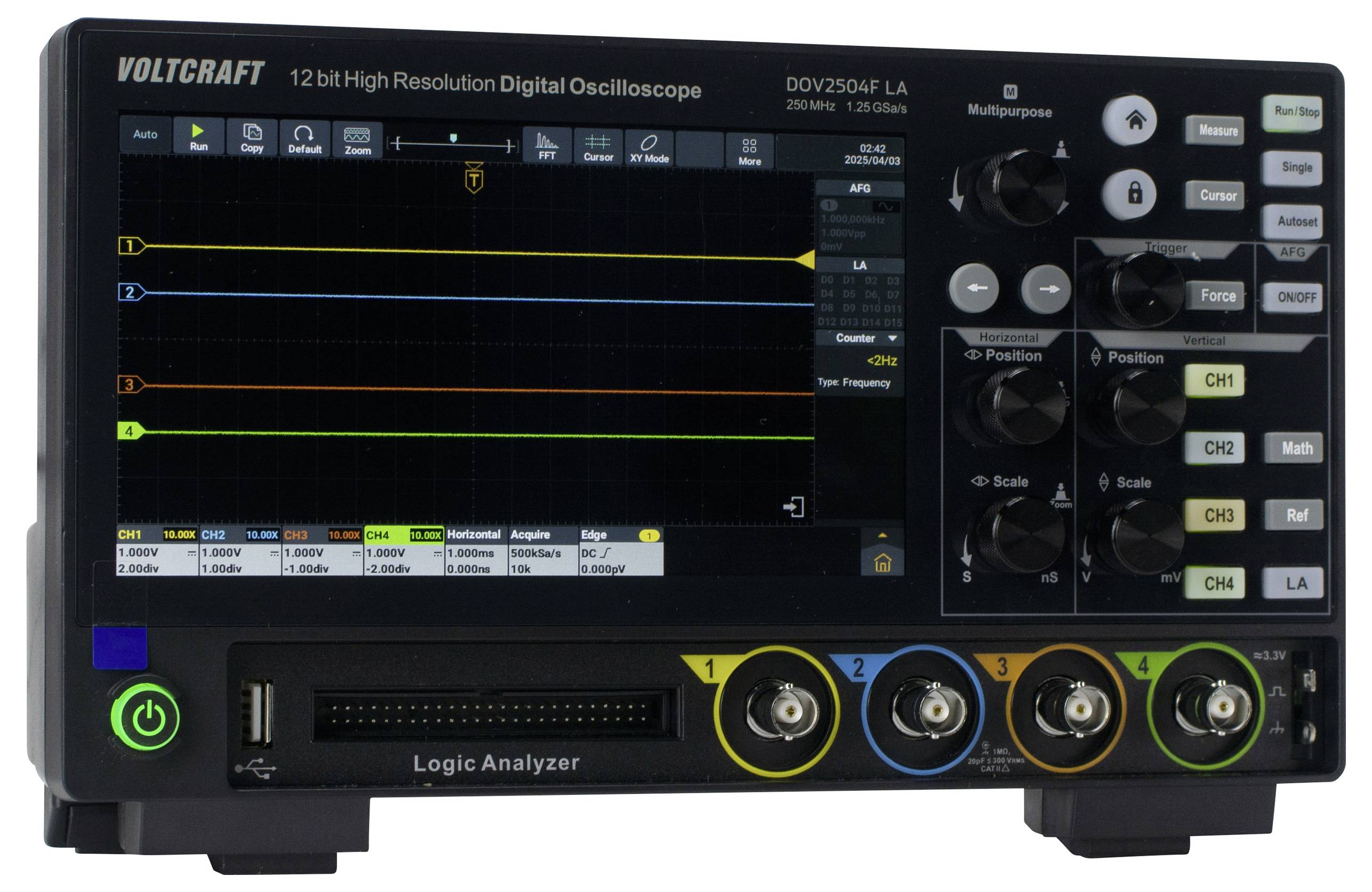

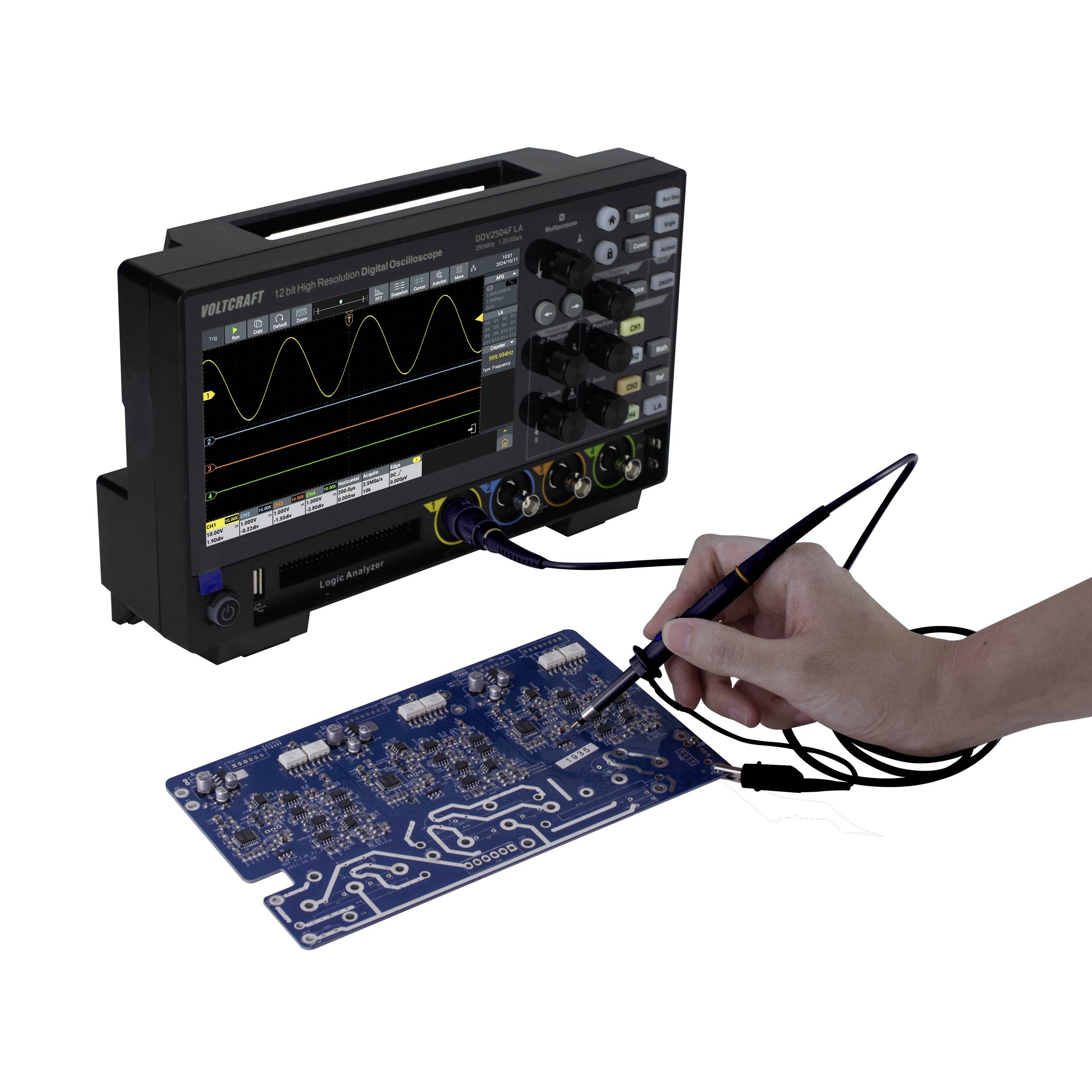

VOLTCRAFT DOV2504F LA Digitalt oscilloskop 250 MHz 4 kanaler 1.25 GSa/s 100 Mpts 12 Bit Digital lagring (DSO), Funktions
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
66 Styck
Antal
Toal (9 272,00 kr / stycken)
9 272,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer

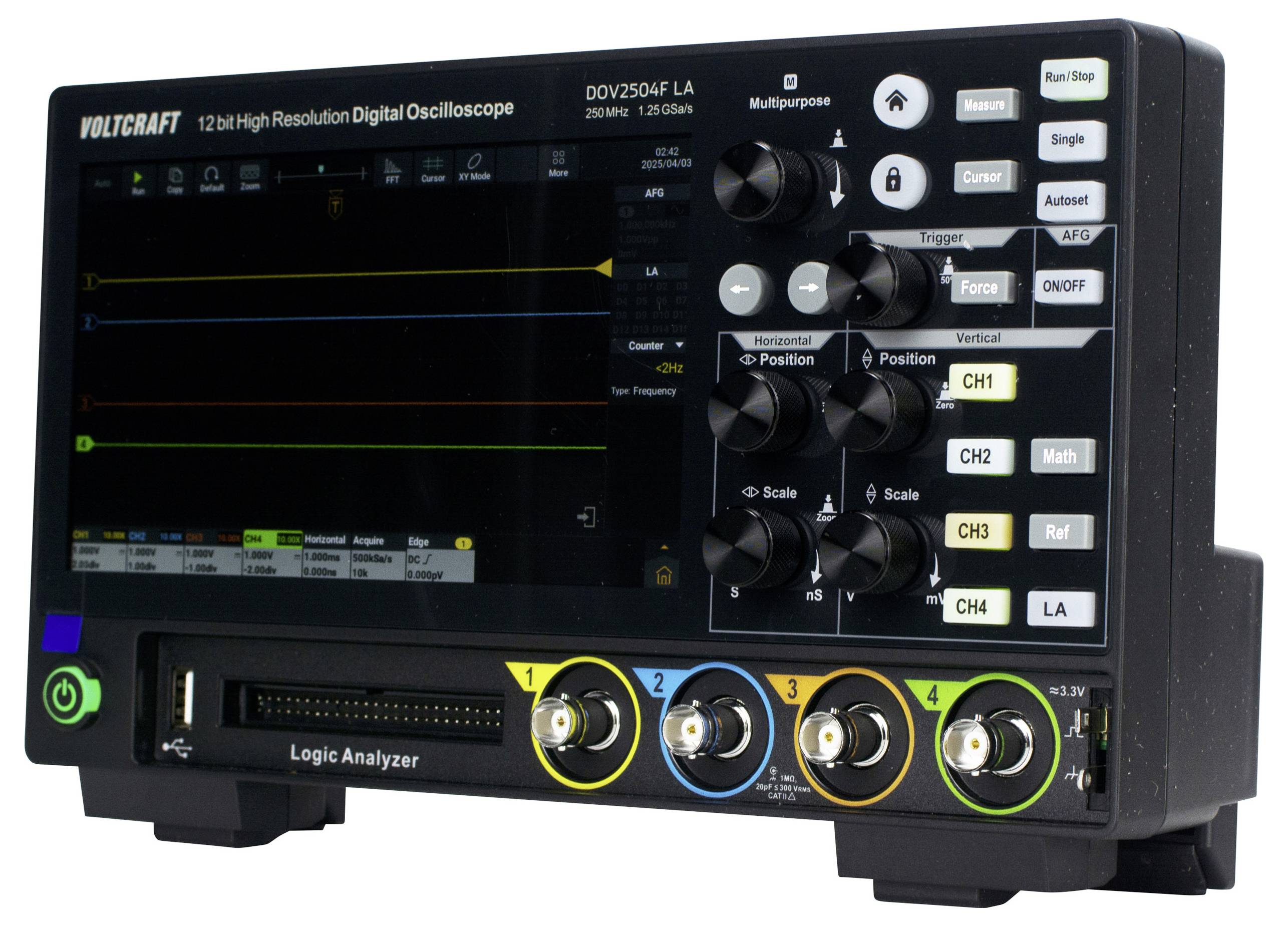

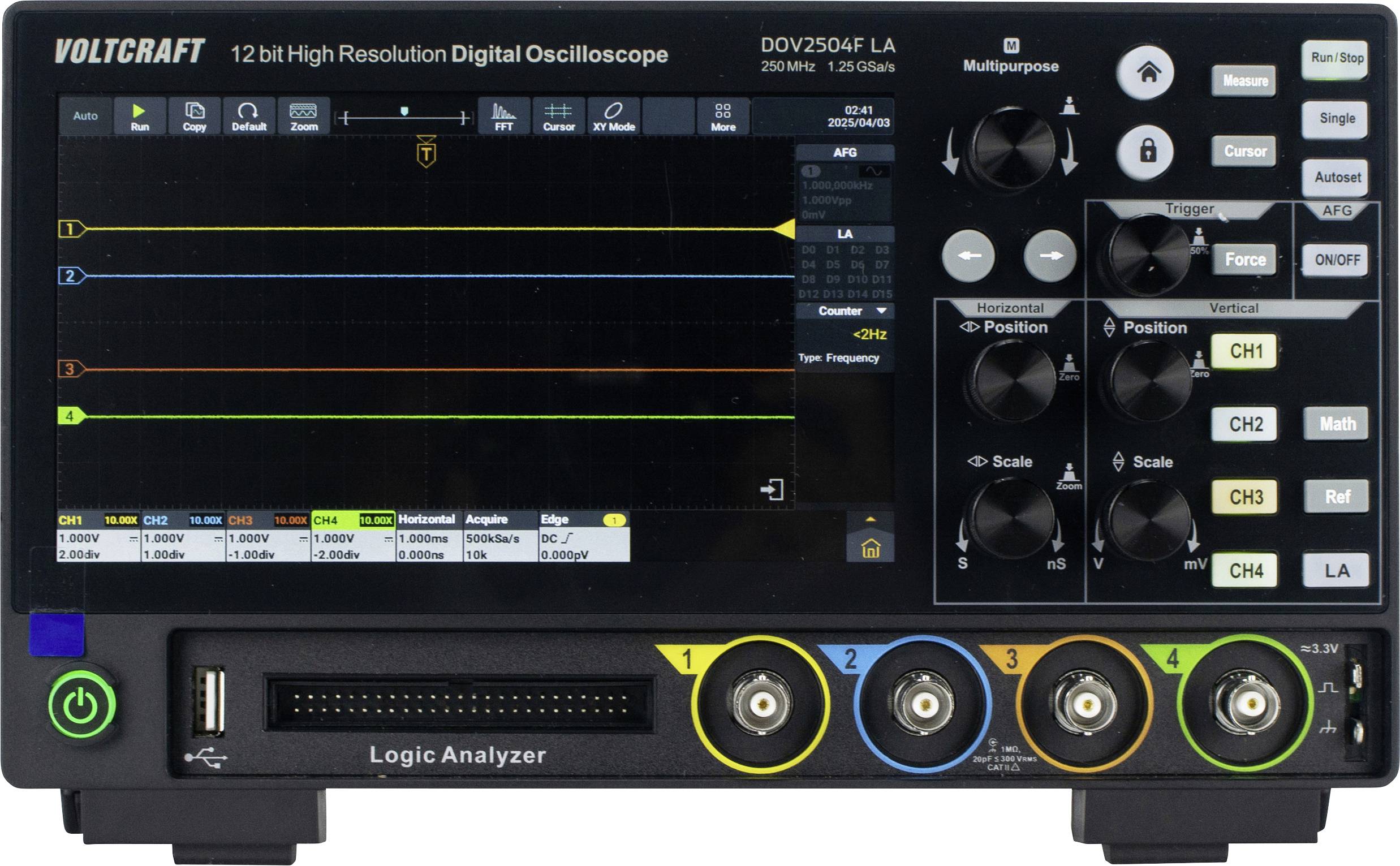

VOLTCRAFT Digitalt oscilloskop DOV2504F LA 250 MHz 4 kanaler 12 Bit
- 250 MHz Bandbredd
- Antal analoga ingångar max. 4
- 17,78 cm (7 tum) beröringskänslig pekskärm, stöder rörelsekontroll
- Realtids-sampling med 50.000 wfms/s, segmentregistrering 700.000 wfms/s.
- 16-kanals logikanalysator
- ADC med hög 12-bitars upplösning
- Avsökningshastighet: En kanal (1,25 GSA/s), två kanaler (625 MSA/s eller 1,25 GSA/s), alla kanaler (625 MSA/s)
- AWG integrerad
Tekniska specifikationer
- Typ av produkt
Digitalt oscilloskop
- Bandbredd
250 MHz
- Samplingsfrekvens / kanal
1.25 GSa/s
- Visning
LCD-pekskärm, 1024 x 600 pixlar
- Upplösning
12 Bit
- Bildskärmsformat
17.78 cm
- Oscilloskop - specifikationer
Digital lagring (DSO)
Funktionsgenerator
Logikanalysatorer
- Tidsbas
1 ns/div - 1000 s/div, step by 1-2-5
- Antal analoga ingångar max.
4
(ej certifierad kalibrering)
- Mätningskategori
CAT II
- Vertikalavböjning
±2 V (500 μV/ruta – 200 mV/ruta)
±80 V (500 mV/ruta – 10 V/ruta)
- Ingångsimpedans
1 MΩ ± 2%
- Ingångskoppling
DC, AC, jordning
- Ingångsspänning
300 V
- Spänningsförsörjning (specifikationer)
12 V 4 A TYP-C
- Mått.
(L x B x H) 160 x 260 x 78 mm
- Vikt
1.5 kg
- Display
1024 x 600 p.
- Bredd
260 mm
- Höjd
78 mm
- Längd
160 mm

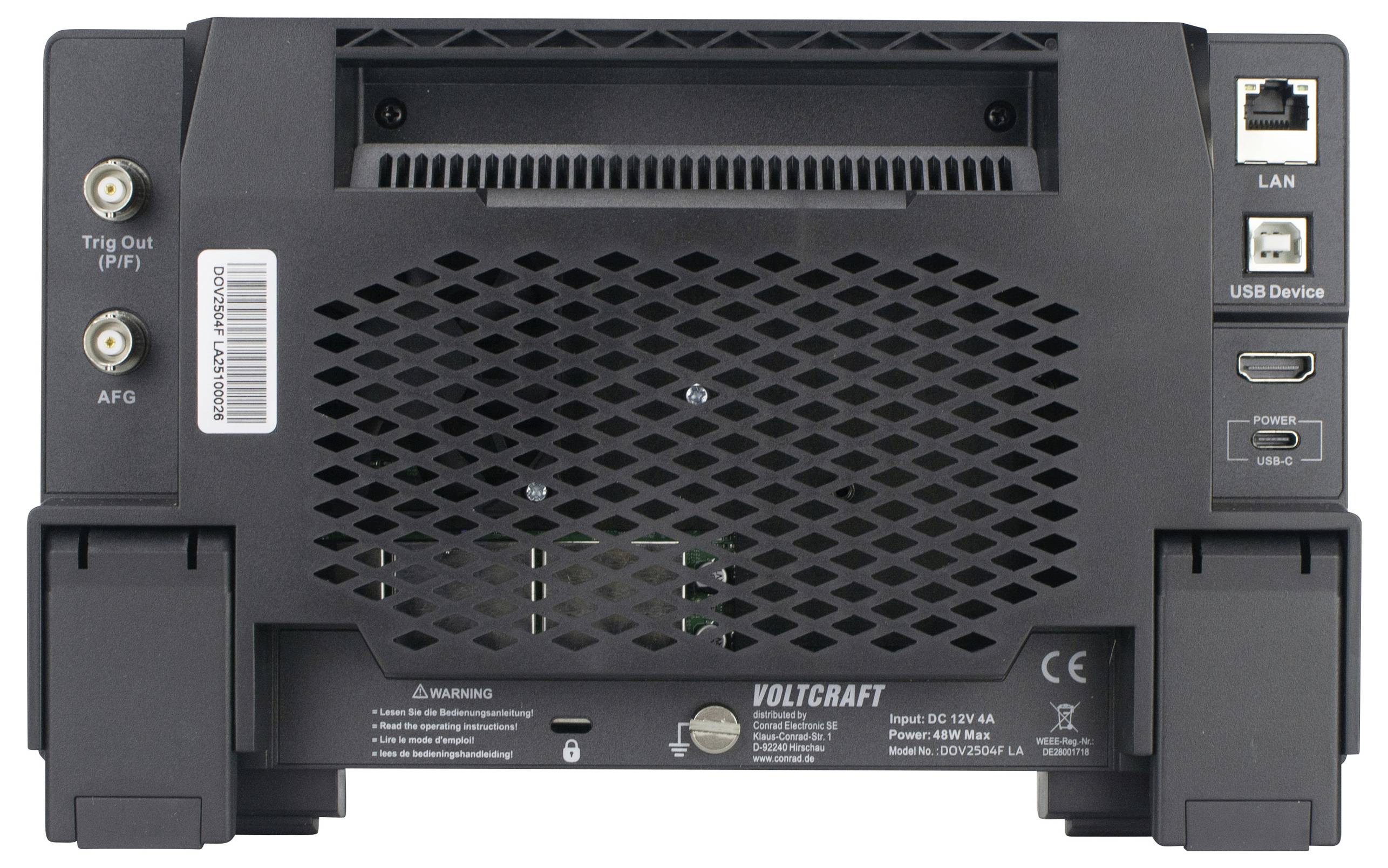

- Gränssnitt
USB-C
USB-enhet
USB-Host
HDMI
LAN
- Minnesdjup / kanal
100 Mpts
- Typ
DOV2504F LA
- Plastfri förpackning
Plastfri förpackning
Dokument & nedladdningar
Datablad
Datablad 3350792 VOLTCRAFT DOV2504F LA Digitalt oscilloskop 250 MHz 4 kanaler 1.25 GSa/s 100 Mpts 12 Bit Digital lagring (DSO), Funktions
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3350792 VOLTCRAFT DOV2504F LA Digitalt oscilloskop 250 MHz 4 kanaler 1.25 GSa/s 100 Mpts 12 Bit Digital lagring (DSO), Funktions
Villkor för garanti
Villkor för garanti 3350792 VOLTCRAFT DOV2504F LA Digitalt oscilloskop 250 MHz 4 kanaler 1.25 GSa/s 100 Mpts 12 Bit Digital lagring (DSO), Funktions
Nedladdning
Nedladdning 3350792 VOLTCRAFT DOV2504F LA Digitalt oscilloskop 250 MHz 4 kanaler 1.25 GSa/s 100 Mpts 12 Bit Digital lagring (DSO), Funktions
Beskrivning
Högklassig, innovativ och kompakt

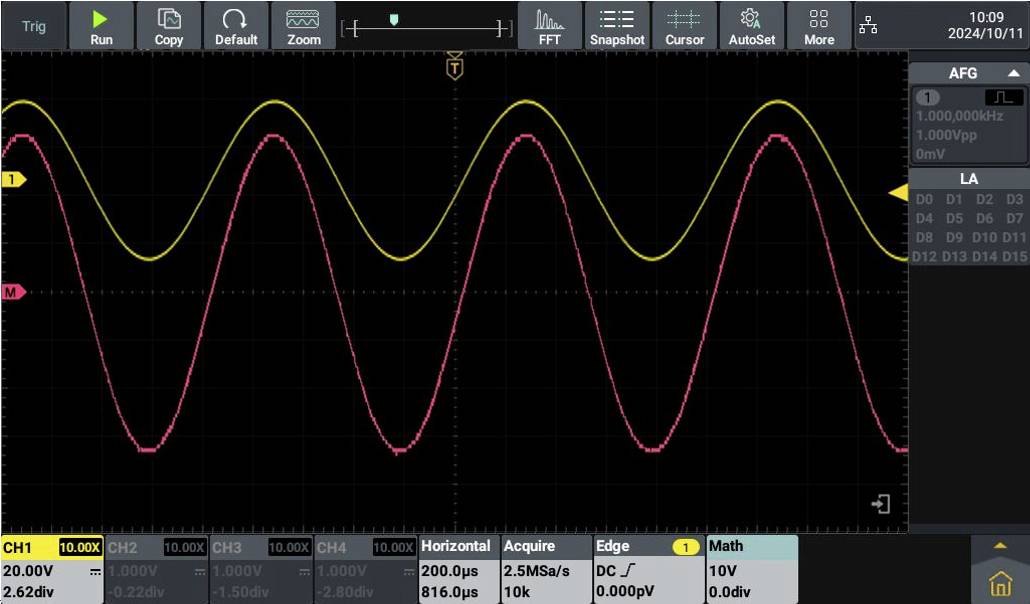

DOV-oscilloskop-serien från VOLTCRAFT imponerar med en hel rad tekniska highlights och högsta användningskomfort: En analog/digital-omvandlare med 12-bitars upplösning hör också till grundutrustningen USB-, LAN- och HDMI-gränssnitt. I centrum står 7-tums touchdisplayen, med en upplösning på 1024 x 600 pixlar. Den reagerar inte bara på beröring, utan även på gester och gör därmed omständlig menyhantering onödig.
Utmärkta tekniska data.
Alla digitala DOV-oscilloskop från VOLTCRAFT arbetar med en maximal avkänningshastighet på 1,25 GSA/s. Realtidsregistreringen ligger på 50.000 wfms/s och segmentregistrering på 700.000 wfms/s, vilket också gör att oregelbundna signaler snabbt och exakt kan registreras. Den horisontella avsökningshastigheten sträcker sig från 1 ns/div till 1000 s/div (1-2-5 steg).
Många triggerfunktioner
En av fördelarna med DOV-serien från VOLTCRAFT är de omfattande triggerfunktionerna. Även signaler som är svåra att trigger, kan tack vare triggertyper flank, video, impuls, stigning, runt, fönster, timeout, nth, logik, RS232/UART, I2C, SPI, CAN, LIN-trigger.
Specifikationer för DOV2504F LA
DOV2504F LA har 250 MHz bandbredd och fyra analoga ingångar. Signalinspelningslängden är 100 M och för översiktlig visning och utvärdering är det möjligt att visa realtidssignal på datorn. Som trigger-källor finns de fyra ingångarna CH1 till CH4 samt 16-kanals logikanalysator. Man kan välja mellan samples, spets, hög upplösning, medelvärde och segmentering. Den vertikala känsligheten kan ställas in från 200 µV/div till 10 V/div.
Integrerad funktionsgenerator med godtyckliga signaler
För specifika framställningar om fel är en godtycklig generator (AWG) integrerad med en avkänningshastighet på 160 MSA/a, en vertikal upplösning på 14 bitar vid en maximal frekvens på 30 MHz.

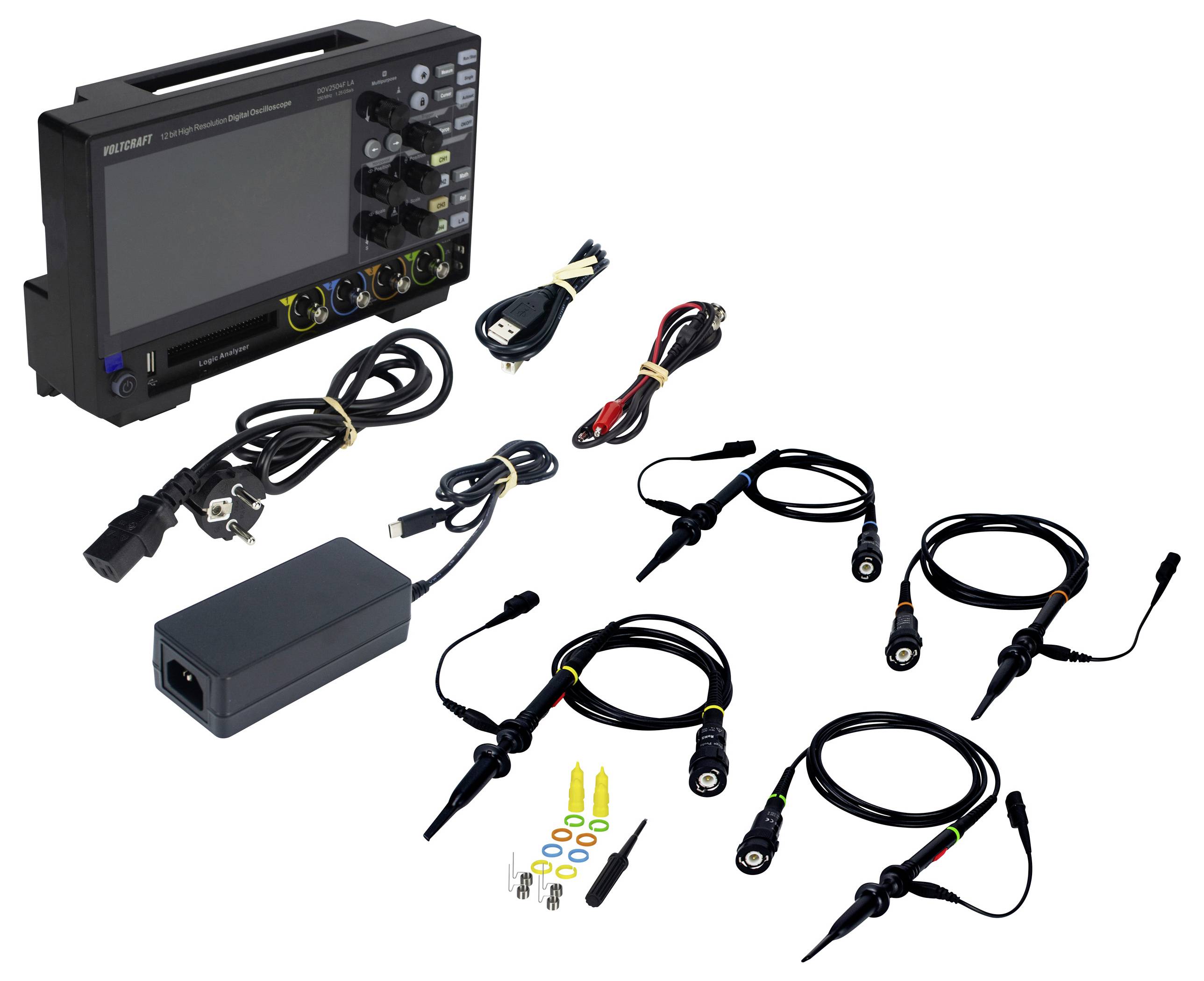

I leveransen ingår tillbehör
Voltcraft DOV2504F LA levereras med USB Type-C nätenhet, USB-kabel, fyra mätspetsar och två provanspänningsset. Dessutom hör en BNC-kabel, en mjukvara med engelsk bruksanvisning på CD, en kortfattad bruksanvisning och säkerhetsdatabladet till paketet.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Inspelningslängd 100 M
- Realtidssignalvisning på datorn
- GRÄNSSNITT USB, LAN, HDMI
- Displayupplösning 1024 x 600 pixel, 16:9
- Horisontell avsökningshastighet: 1 ns/div - 1000 s/div, 1-2-5 steg
- Detekteringsfunktioner: Sample, spets, hög upplösning, medelvärde, segmentering
- Triggerkällor: CH1, CH2, CH3, CH4, LA
- Triggertyp: Flank, video, impuls, stigning, runt, fönster, Timeout, Nth, logik, Nth, LOGIK, RS232/UART, I2C, SPI, CAN, lin-trigger
- Vertikal känslighet: 200 µV/div till 10 V/div
- AFG avsökningshastighet: 160 MSA/a.
- AFG vertikal upplösning 14 bitar
- AFG maximal frekvens 30 MHz
Ingår i leveransen
- Oscilloskop
- USB typ-C nätenhet
- USB-kabel
- 4 x mätspetsar
- 2 x provjusteringssatser
- BNC-kabel
- Programvara och engelsk bruksanvisning på CD.
- Snabbguide
- Säkerhetsdatablad
Tips
VOLTCRAFT DOV-PP116 Logic Analyzer kabel beställs separat vid behov
