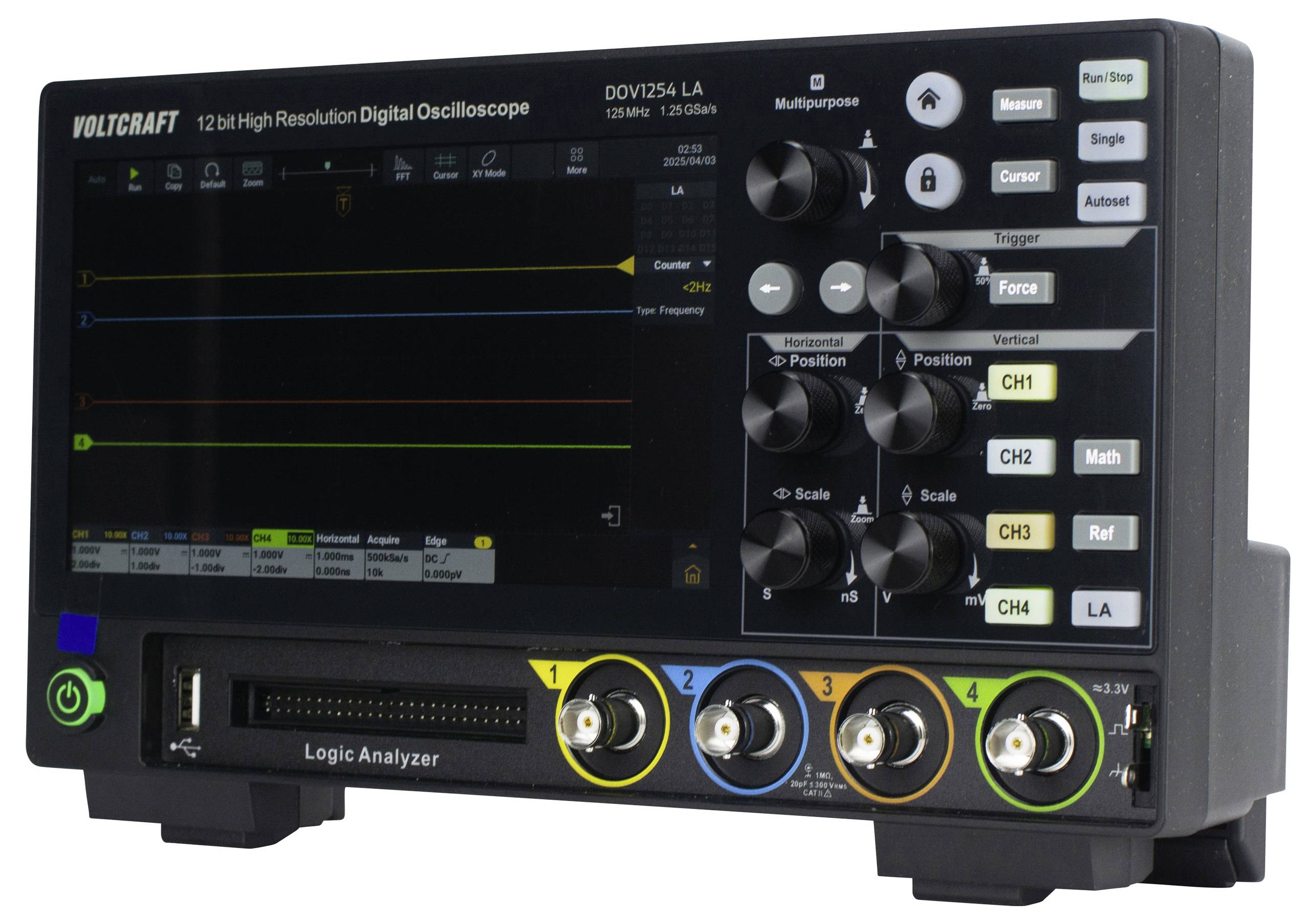

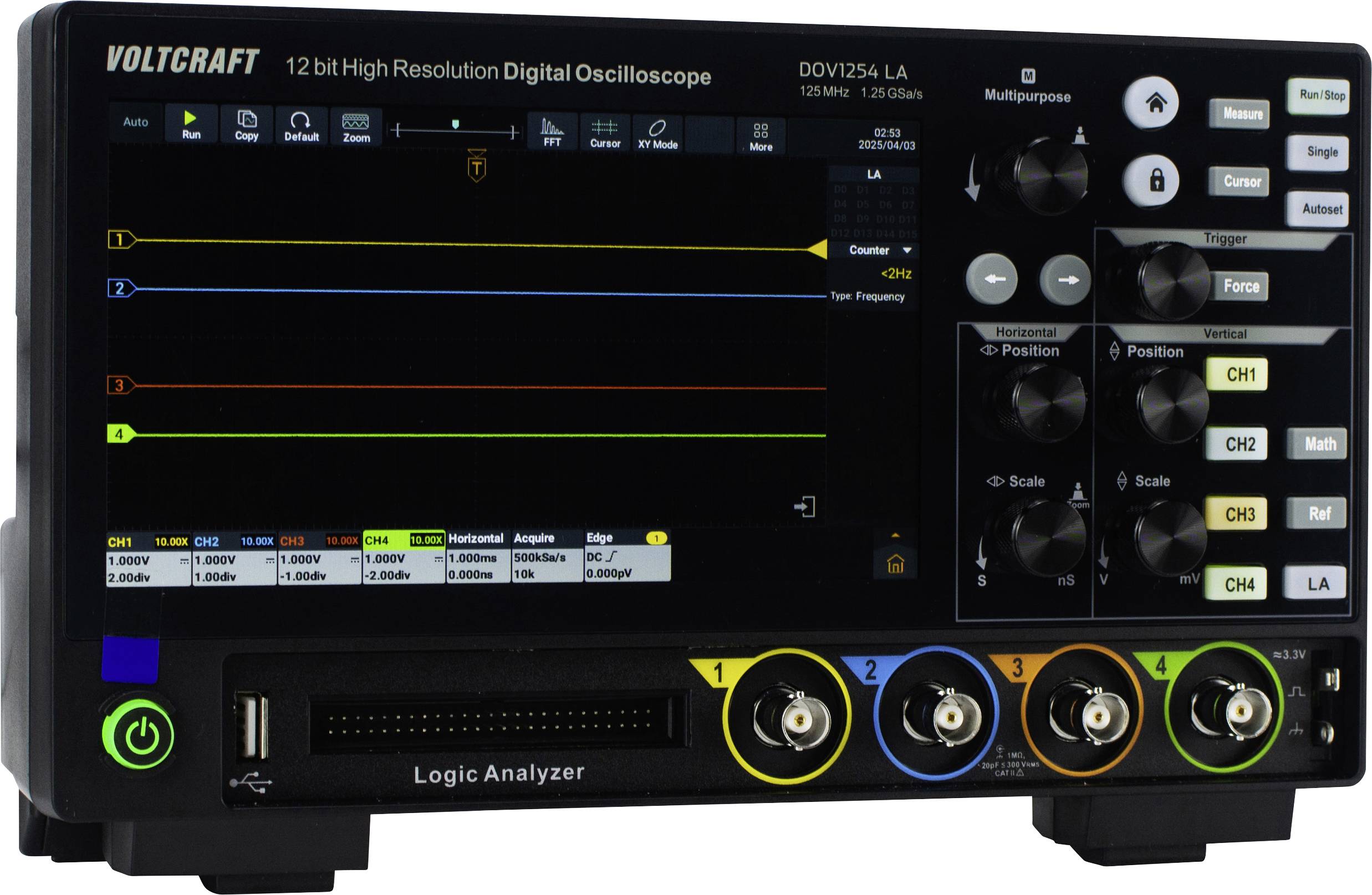

VOLTCRAFT DOV1254 LA Digitalt oscilloskop 125 MHz 4 kanaler 1.25 GSa/s 100 Mpts 12 Bit Digital lagring (DSO), Logikanaly
EAN:
Fabrikatsnr.
Artikelnr.:
37 Styck
Antal
Toal (6 072,00 kr / stycken)
6 072,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
VOLTCRAFT Digitalt oscilloskop DOV1254 LA 125 MHz 4 kanaler 12 Bit
- 125 MHz Bandbredd
- Antal analoga ingångar max. 4
- 17,78 cm (7 tum) beröringskänslig pekskärm, stöder rörelsekontroll
- Realtids-sampling med 50.000 wfms/s, segmentregistrering 700.000 wfms/s.
- 16-kanals logikanalysator
- ADC med hög 12-bitars upplösning
- Avsökningshastighet: En kanal (1,25 GSA/s), alla kanaler (625 MSA/s)
Tekniska specifikationer
- Typ av produkt
Digitalt oscilloskop
- Bandbredd
125 MHz
- Samplingsfrekvens / kanal
1.25 GSa/s
- Visning
LCD-pekskärm, 1024 x 600 pixlar
- Upplösning
12 Bit
- Bildskärmsformat
17.78 cm
- Oscilloskop - specifikationer
Digital lagring (DSO)
Logikanalysatorer
- Tidsbas
1 ns/div - 1000 s/div, step by 1-2-5
- Antal analoga ingångar max.
4
(ej certifierad kalibrering)
- Mätningskategori
CAT II
- Vertikalavböjning
±2 V (500 μV/ruta – 200 mV/ruta)
±80 V (500 mV/ruta – 10 V/ruta)
- Ingångsimpedans
1 MΩ ± 2%
- Ingångskoppling
DC, AC, jordning
- Ingångsspänning
300 V
- Spänningsförsörjning (specifikationer)
12 V 4 A TYP-C
- Mått.
(L x B x H) 160 x 260 x 78 mm
- Vikt
1.5 kg
- Display
1024 x 600 p.
- Bredd
260 mm
- Höjd
78 mm
- Längd
160 mm

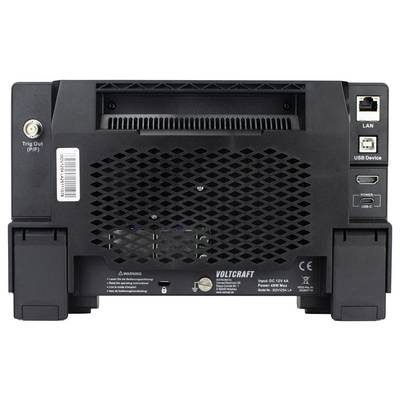

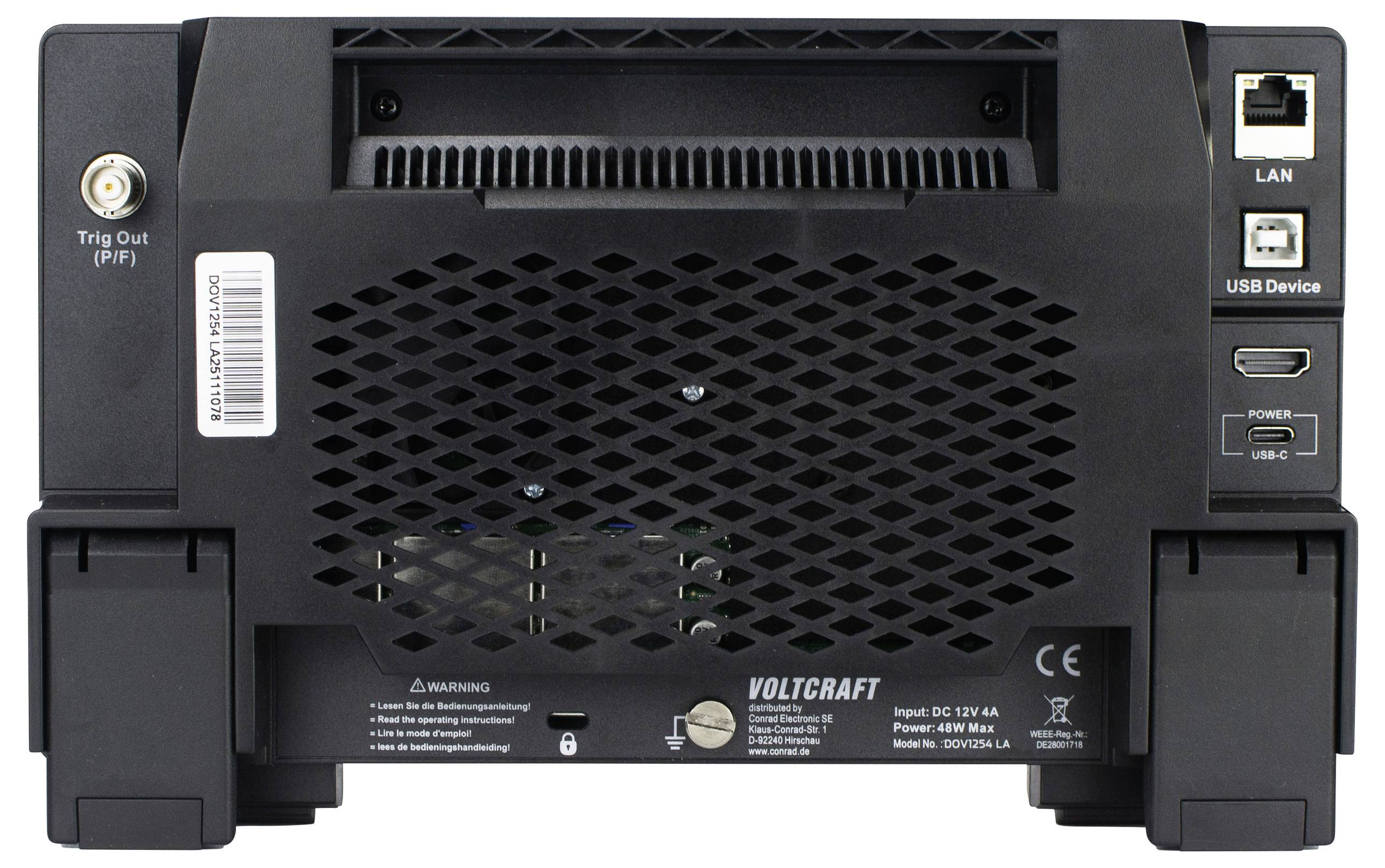

- Gränssnitt
USB-C
USB-enhet
USB-Host
HDMI
LAN
- Minnesdjup / kanal
100 Mpts
- Typ
DOV1254 LA
- Plastfri förpackning
Plastfri förpackning
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3350785 VOLTCRAFT DOV1254 LA Digitalt oscilloskop 125 MHz 4 kanaler 1.25 GSa/s 100 Mpts 12 Bit Digital lagring (DSO), Logikanaly
Villkor för garanti
Villkor för garanti 3350785 VOLTCRAFT DOV1254 LA Digitalt oscilloskop 125 MHz 4 kanaler 1.25 GSa/s 100 Mpts 12 Bit Digital lagring (DSO), Logikanaly
Nedladdning
Nedladdning 3350785 VOLTCRAFT DOV1254 LA Digitalt oscilloskop 125 MHz 4 kanaler 1.25 GSa/s 100 Mpts 12 Bit Digital lagring (DSO), Logikanaly
Beskrivning
Högklassig, innovativ och kompakt

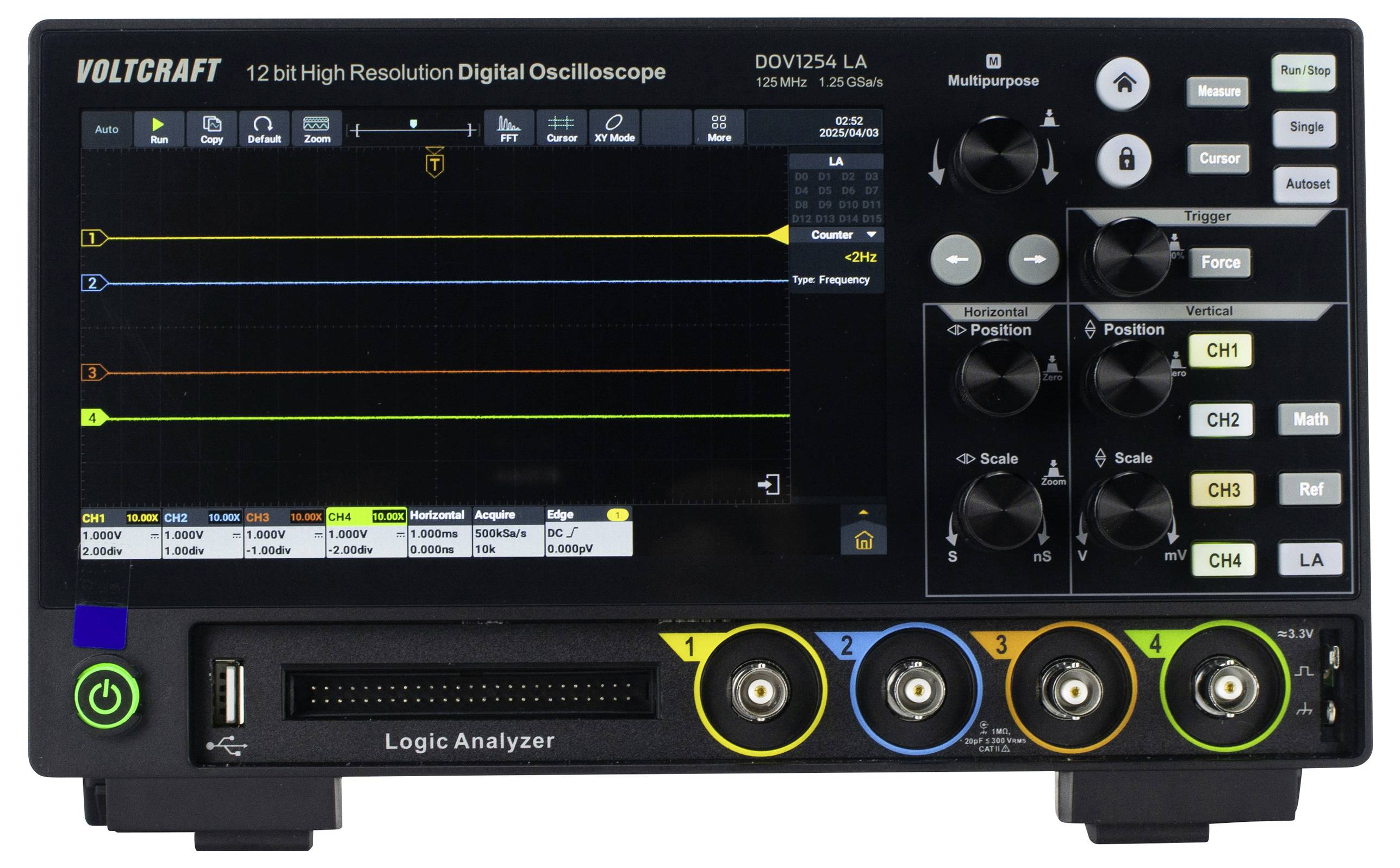

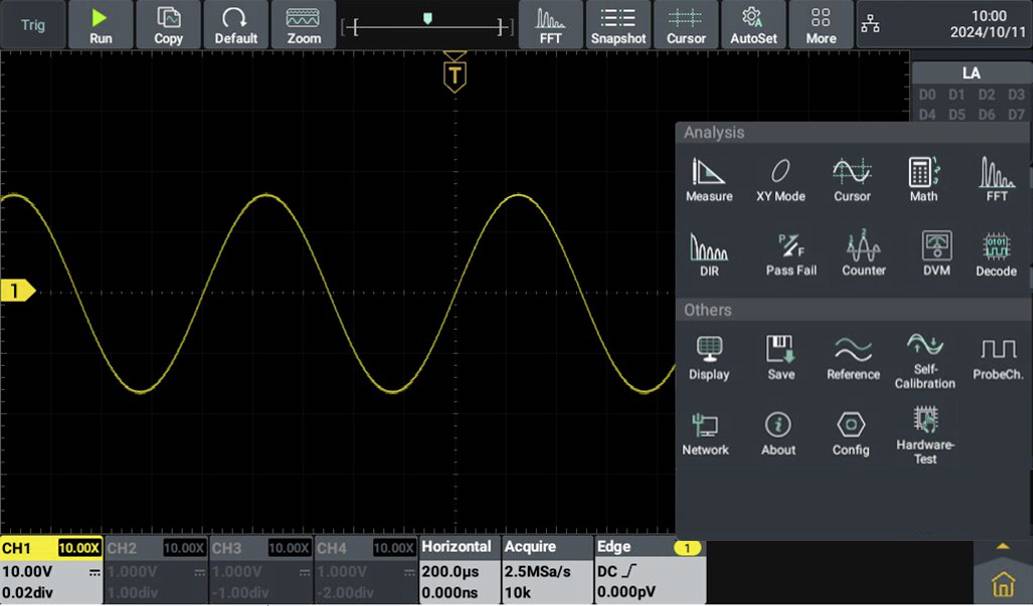

DOV-oscilloskop-serien från VOLTCRAFT imponerar med en hel rad tekniska highlights och högsta användningskomfort: En analog/digital-omvandlare med 12-bitars upplösning hör också till grundutrustningen USB-, LAN- och HDMI-gränssnitt. I centrum står 7-tums touchdisplayen, med en upplösning på 1024 x 600 pixlar. Den reagerar inte bara på beröring, utan även på gester och gör därmed omständlig menyhantering onödig.
Utmärkta tekniska data.
Alla digitala DOV-oscilloskop från VOLTCRAFT arbetar med en maximal avkänningshastighet på 1,25 GSA/s. Realtidsregistreringen ligger på 50.000 wfms/s och segmentregistrering på 700.000 wfms/s, vilket också gör att oregelbundna signaler snabbt och exakt kan registreras. Den horisontella avsökningshastigheten sträcker sig från 1 ns/div till 1000 s/div (1-2-5 steg).
Många triggerfunktioner
En av fördelarna med DOV-serien från VOLTCRAFT är de omfattande triggerfunktionerna. Även signaler som är svåra att trigger, kan tack vare triggertyper flank, video, impuls, stigning, runt, fönster, timeout, nth, logik, RS232/UART, I2C, SPI, CAN, LIN-trigger.
Specifikationer för DOV1254 LA
DOV1254 LA har 125 MHz bandbredd och fyra analoga ingångar. Signalinspelningslängden är 100 M och för översiktlig visning och utvärdering är det möjligt att visa realtidssignal på datorn. Som trigger-källor finns de fyra ingångarna CH1 till CH4 samt 16-kanals logikanalysator. Man kan välja mellan samples, spets, hög upplösning, medelvärde och segmentering. Den vertikala känsligheten kan ställas in från 200 µV/div till 10 V/div.
I leveransen ingår tillbehör
Voltcraft DOV1254 LA levereras med USB Type-C nätenhet, USB-kabel, fyra mätspetsar och två provanspänningsset. Dessutom hör en BNC-kabel, en mjukvara med engelsk bruksanvisning på CD, en kortfattad bruksanvisning och säkerhetsdatabladet till paketet.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Inspelningslängd 100 M
- Realtidssignalvisning på datorn

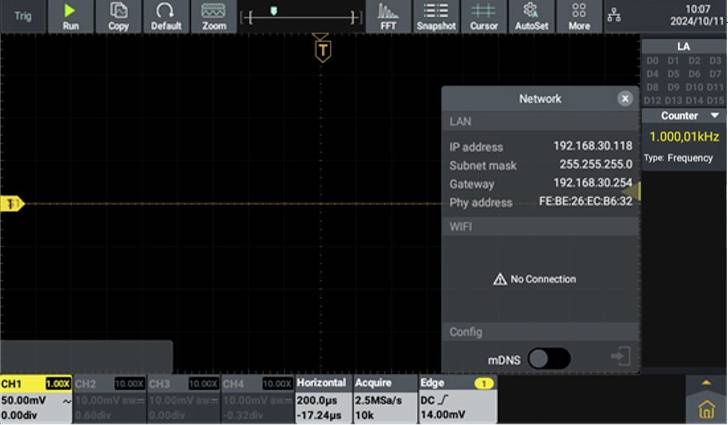

- GRÄNSSNITT USB, LAN, HDMI
- Displayupplösning 1024 x 600 pixel, 16:9
- Horisontell avsökningshastighet: 1 ns/div - 1000 s/div, 1-2-5 steg
- Detekteringsfunktioner: Sample, spets, hög upplösning, medelvärde, segmentering
- Triggerkällor: CH1, CH2, CH3, CH4, LA
- Triggertyp: Flank, video, impuls, stigning, runt, fönster, Timeout, Nth, logik, Nth, LOGIK, RS232/UART, I2C, SPI, CAN, lin-trigger
- Vertikal känslighet: 200 µV/div till 10 V/div

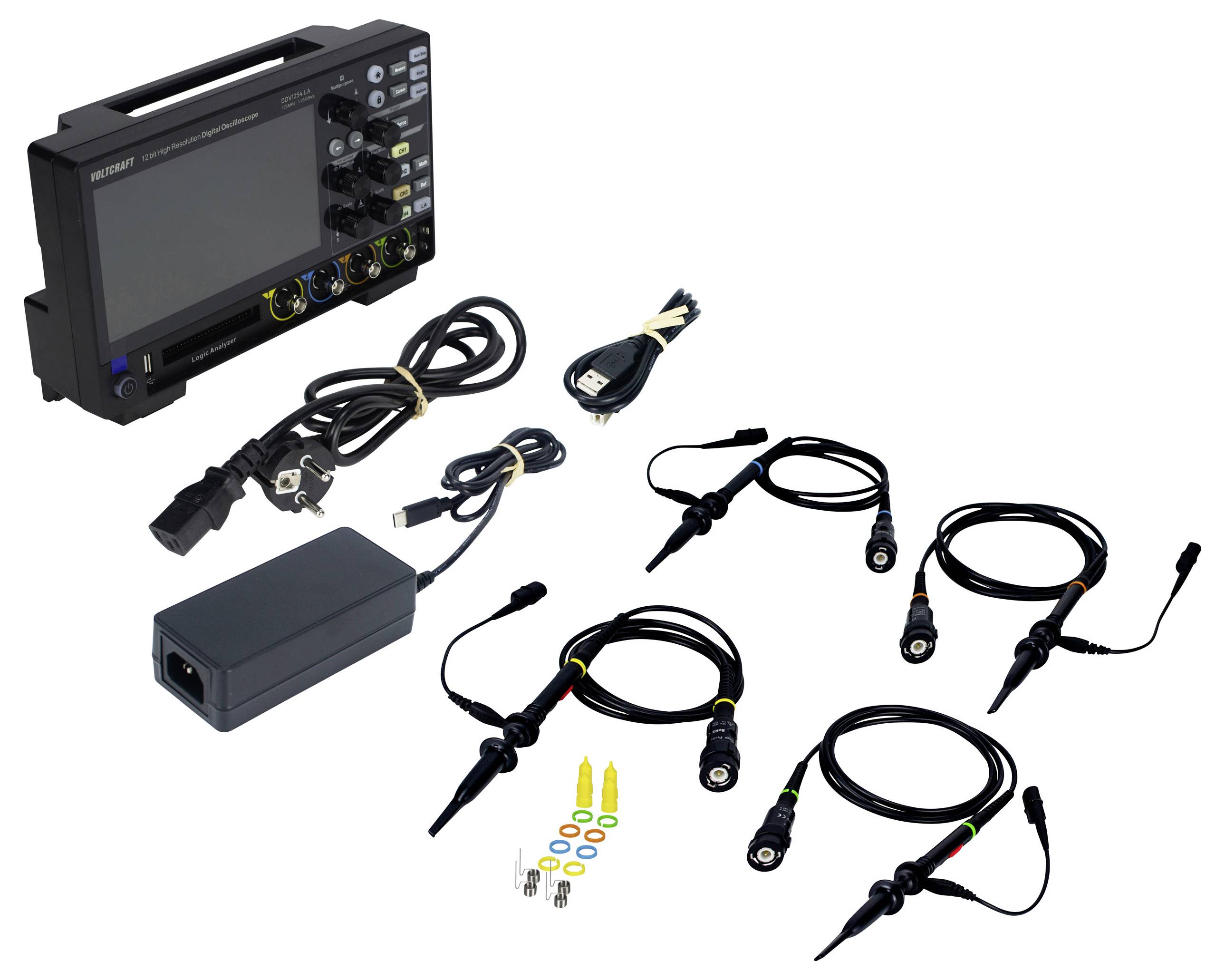

Ingår i leveransen
- Oscilloskop
- USB typ-C nätenhet
- USB-kabel
- 4 x mätspetsar
- 2 x provjusteringssatser
- Programvara och engelsk bruksanvisning på CD.
- Snabbguide
- Säkerhetsdatablad
Tips
VOLTCRAFT DOV-PP116 Logic Analyzer kabel beställs separat vid behov
