Siemens 3VA1110-4EF36-0AA0 Brytare 1 st Inställningsområde (ström): 70 - 100 A Växelspänning (max.): 690 V/AC (B x H x D

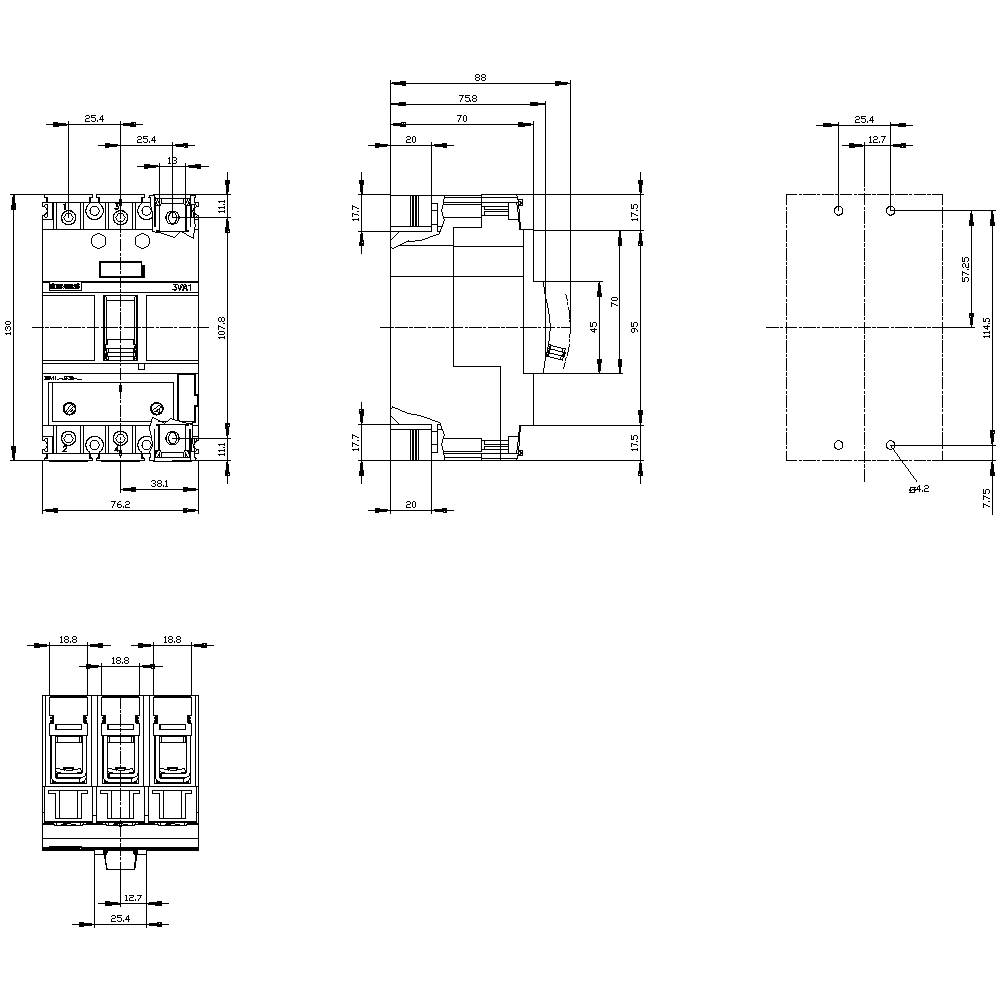

Teknisk ritning av en effektbrytare med fram-, sido- och toppvyer. Mått och tekniska detaljer är angivna.

Ritning/kretsschema

Typ av produkt

Brytare

Inställningsområde ström (max.)

100 A

Anslutning

Klämma

Typ

3VA1110-4EF36-0AA0

Inställningsområde ström (min.)

70 A

Datablad (PDF)

Leverans ons. 30 sep.

Antal

Styck

Toal (4 392,00 kr / stycken)

4 392,00 kr

exkl. moms

Fri frakt

Rapportera juridiska problem

Tekniska specifikationer

Utförande: Systemskydd
Mekanisk livslängd 20000
Elektrisk livslängd 8000
Isolationsspänning: 800 V
Frekvens: 50/60 Hz
Effektförlust: 8.33 W
Vikt: 1 026 kg

Typ av produkt: Brytare

Typ: 3VA1110-4EF36-0AA0

Inställningsområde ström (min.): 70 A

Inställningsområde ström (max.): 100 A

Inställningsområde (ström): 70 - 100 A

Antal poler: 3-polig

Växelspänning (max.): 690 V/AC

Montageart: Fast installation

Min. temperatur: -25 °C

Max. temperatur: +70 °C

Klass för brytförmåga: S

Utförande överströmsutlösare: TM240

Anslutning: Klämma

: IP40

Djup: 70 mm

Bredd: 76.2 mm

Höjd: 130 mm

Mått.: (B x H x D) 76.2 x 130 x 70 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: 0

: 0

: 100 A

: 3

: 0

: 25 W

: IP40

: Front side

: FALSE

: Frame clamp

: Rocker lever

: 36 kA

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 1539071 Siemens 3VA1110-4EF36-0AA0 Brytare 1 st Inställningsområde (ström): 70 - 100 A Växelspänning (max.): 690 V/AC (B x H x D

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1539071 Siemens 3VA1110-4EF36-0AA0 Brytare 1 st Inställningsområde (ström): 70 - 100 A Växelspänning (max.): 690 V/AC (B x H x D

Beskrivning

circuit breaker 3VA1 IEC frame 160 breaking capacity class S Icu=36kA @ 415V 3-pole, line protection TM240, ATAM, In=100A overload protection Ir=70A...100A short-circuit protection Ii=5...10 x In clamp connection 3VA1 molded-case circuit breaker for starter protection. As an important element of SENTRON protective components for industrial and infrastructure applications, the 3VA molded-case circuit breakers from Siemens provide effective plant, starter and motor protection thanks to reliable shutdown in the event of an overload or short circuit. The 3VA molded-case circuit breakers set new standards in flexibility and the variety of modular accessories available. Standardized accessories for several sizes across all series of the 3VA1 and 3VA2 molded-case circuit breakers. Key features of this version of the 3VA molded-case circuit breaker: 1. Compact design. 2. Available as version for starter circuit breaker to protect electrical motors from short circuits. 3. Available as 3-pole version. 4. Depending on the size: Rated operating current of 32 A to 200 A. 5. Breaking capacity of 55 kA to 70 kA at 415 V. 6. Fixed and plug-in installation possible. 7. The series has a thermo-magnetic trip unit 8. Modular and easy-to-fit internal accessories with wide range of functions. 9. Integrated accessories platform for all 3VA molded-case circuit breakers.
