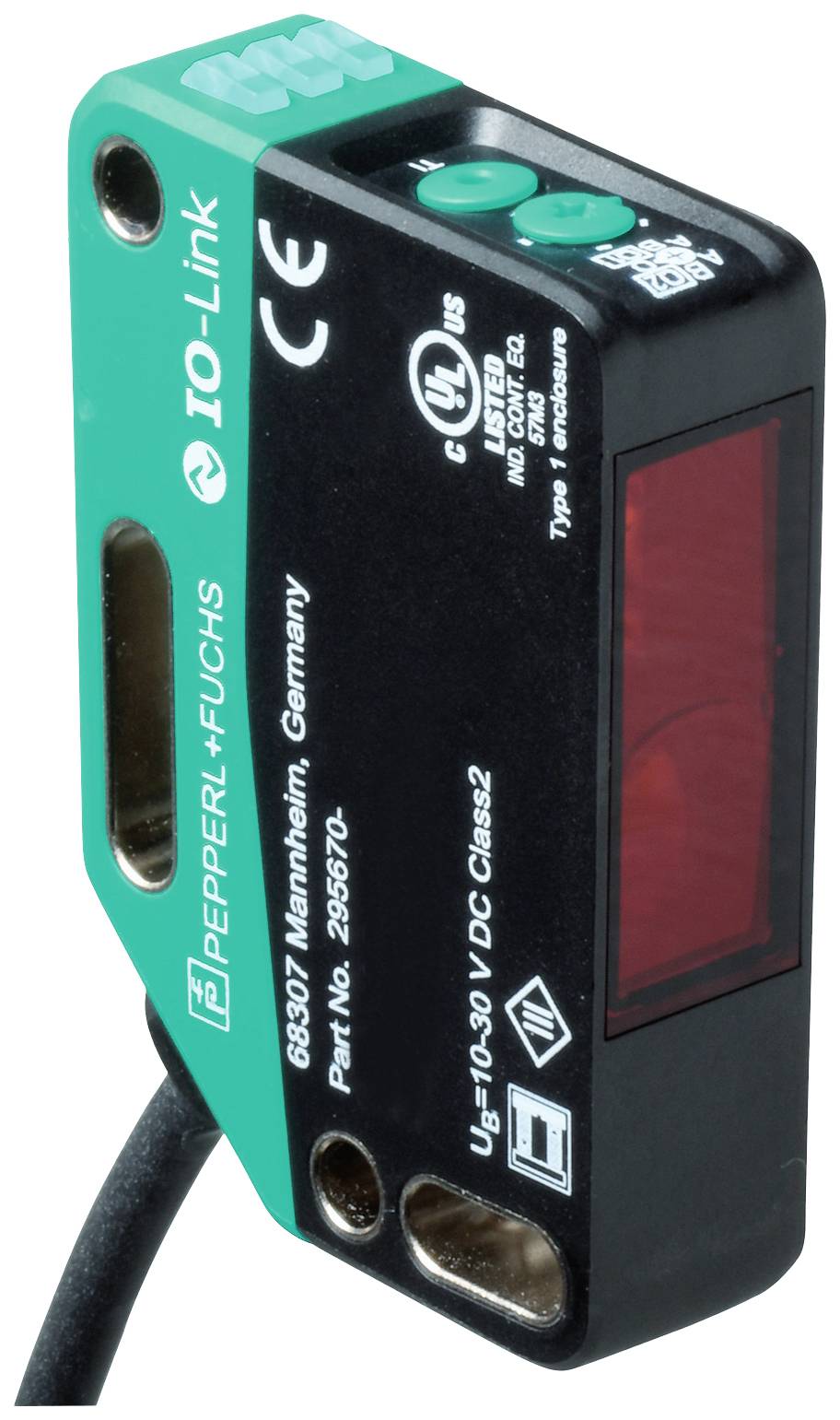

Pepperl+Fuchs OMT600-R201-2EP-IO-L Avståndsgivare 1 st Trådlös - Sändare räckvidd max.: 600 mm (L x B x H) 41.7 x 15 x 6
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Avståndsgivare
Driftspänning (min.)
10 V/DC
Driftspänning max.
30 V/DC
Max. räckvidd
600 mm
Typ
OMT600-R201-2EP-IO-L
Datablad (PDF)
Antal
Toal (4 792,00 kr / stycken)
4 792,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Typ av produkt
Avståndsgivare
- Typ
OMT600-R201-2EP-IO-L
- Innehåll
1 st
- Driftspänning (min.)
10 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
10 - 30 V/DC
- Växelspänning (max.)
30 V/DC
- Växelström (max)
100 mA
- Sändare typ
Laserdiod
- Stråldiameter
3 mm
- Laserklass
1
- Utgångar
PNP
NPN
- Upplösning
0.1 mm
- Räckvidd min. (öppet fält)
100 mm
600 mm
- Anslutningstyp
Kabel
- Kabellängd
2 m
IP67
IP69
IP69 K (i inbyggt tillstånd)
- Min. temperatur
10 °C
- Max. temperatur
60 °C
- Längd
41.7 mm
- Bredd
15 mm
- Höjd
61.7 mm
- Mått.
(L x B x H) 41.7 x 15 x 61.7 mm
- Tillverkarnr.
295670-100337
- Trådlös laddningsfunktion
Nej
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2627605 Pepperl+Fuchs OMT600-R201-2EP-IO-L Avståndsgivare 1 st Trådlös - Sändare räckvidd max.: 600 mm (L x B x H) 41.7 x 15 x 6
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2627605 Pepperl+Fuchs OMT600-R201-2EP-IO-L Avståndsgivare 1 st Trådlös - Sändare räckvidd max.: 600 mm (L x B x H) 41.7 x 15 x 6
Beskrivning
Ljussändare: Laserdiod, ljustyp: Röd, växelljus, signalutgång: 2 push-pull-utgångar, kortslutningssäker, Polomspänningsskyddad, överspänningsfast, gränssnittstyp: IO-link ( med C/Q = BK), kopplingstyp: Leveranstillstånd är: C/Q - BK: NPN slutare, PNP brytkontakt, IO-link Q2 - WH: NPN slutare, PNP brytkontakt, anslutning: Fast kabel 2 m, driftspänning: 10... 30 V DC, omgivningstemperatur: 10... 60 °C (50... 140 °F)
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Allmänna uppgifterMätområde: 100 600 mmReferensobjekt: Standardvit, 100 mm x 100 mmLjuskälla: LaserdiodLjustyp: röd, växelljusData om laser OBS! LASERLJUS, TITTA INTE IN I LJUSSTRÅLEN Laserklass: 1 Våglängd 680 nm Stråldivergens > : 5 mrad, d63 < 2,8 mm i området 350 mm... 800 mm Pulslängd: 5,5 µs Uppdateringshastighet: Ca 2,4 kHz Max. pulsenergi < 40 NJVinkelavvikelse: Max. +/- 1,5°Ljusfläcksdiameter: Ca 3 mm med ett avstånd på 600 mmÖppningsvinkel: ca 0,3 °Ljusgräns för främmande ljus: EN 60947–5-2 : 15000 luxUpplösning: 0,1 mmEgenskaper funktionell säkerhetMTTFd: 560 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Display/kontrollerDriftindikering: Lysdiod grön: | statiskt till - Power-On | blinkande (4 Hz) - kortslutning | blinkande med kort avbrott (1 Hz) - IO-link lägeFunktionsvisning: Gul LED:statisk på - kopplingsutgång kan aktiveras och är inaktivKontroller: Teach-in-knappKontroller: 5-stegs vridströmbrytare för att välja driftlägenElektriska data:Driftspänning: 10 30 V DCPulsationskraft: Max. 10 %Tomgångsström: < 16 mA vid 24 V matningsspänningSkyddsklass: IIIGränssnittGränssnittstyp: IO-link ( via C/Q = BK)IO-link-version 1.1Enhetsprofil: Identification and Diagnosis | smart sensor typ 0 / typ 3.3Enhets-ID: 0x111917 (1120535)Överföringshastighet OM2 (38,4 kbit/s)Min./max. Cykeltid 3 msProcessdatabredd: Processdataingång 4 byte | processdatautgång 2 bitar"SIO Mode" -stöd: JaKompatibel masterport typ AUtgångKopplingstyp: Leveranstillstånd är: | C/Q - BK: NPN slutare, PNP brytkontakt, IO-Link | Q2 - WH: NPN slutare, PNP brytkontaktSignalutgång: 2 push-pull-utgångar, kortslutningssäker, polaritetsskyddad, överspänningsfastBrytspänning max: 30 V/DCKopplingsström: max. 100 mA (resistiv last)Brukskategori: DC-12 och DC-13Spänningsfall ≤ 1,5 V DCTillslagstid 2 msÖverensstämmelseKommunikationsgränssnitt: IEC 61131-9Produktstandard: EN 60947-5-2Lasersäkerhet: EN 60825-1:2014MätnoggrannhetTemperaturdrift 0,05 %/K.Uppvärmningstid: 5 minReproducerbarhet: < 1 %Linearitetsfel 0,75 %Tillstånd och certifikatEAC-ÖVERENSSTÄMMELSE TR CU 020/2011UL-godkännande: E87056 , cULus Listed , " Class 2" -nätenhet, typ Rating 1CCC-godkännande: Produkter vars maximala driftspänning på ≤ 36 V är inte föremål för godkännande och därför inte är märkta med CCC-märkning.FDA-godkännande: IEC 60825-1:2014 comptes with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to laser Notice No. 50, dated June 24, 2007OmgivningsförhållandenOmgivningstemperatur: 10 60 °C (50... 140 °F)Förvaringstemperatur: -40 70 °C (-40... 158 °F)Mekaniska data:Höljets bredd: 15 mmHöjd 61,7 mmHöljesdjup 41,7 mmKAPSLINGSKLASS: IP67 / IP69 / IP69KAnslutning: Fast kabel 2 m.Material Hölje: PC (polykarbonat) Ljusflöde: PMMAVikt: Ca 73 g.Kabellängd 2 m
