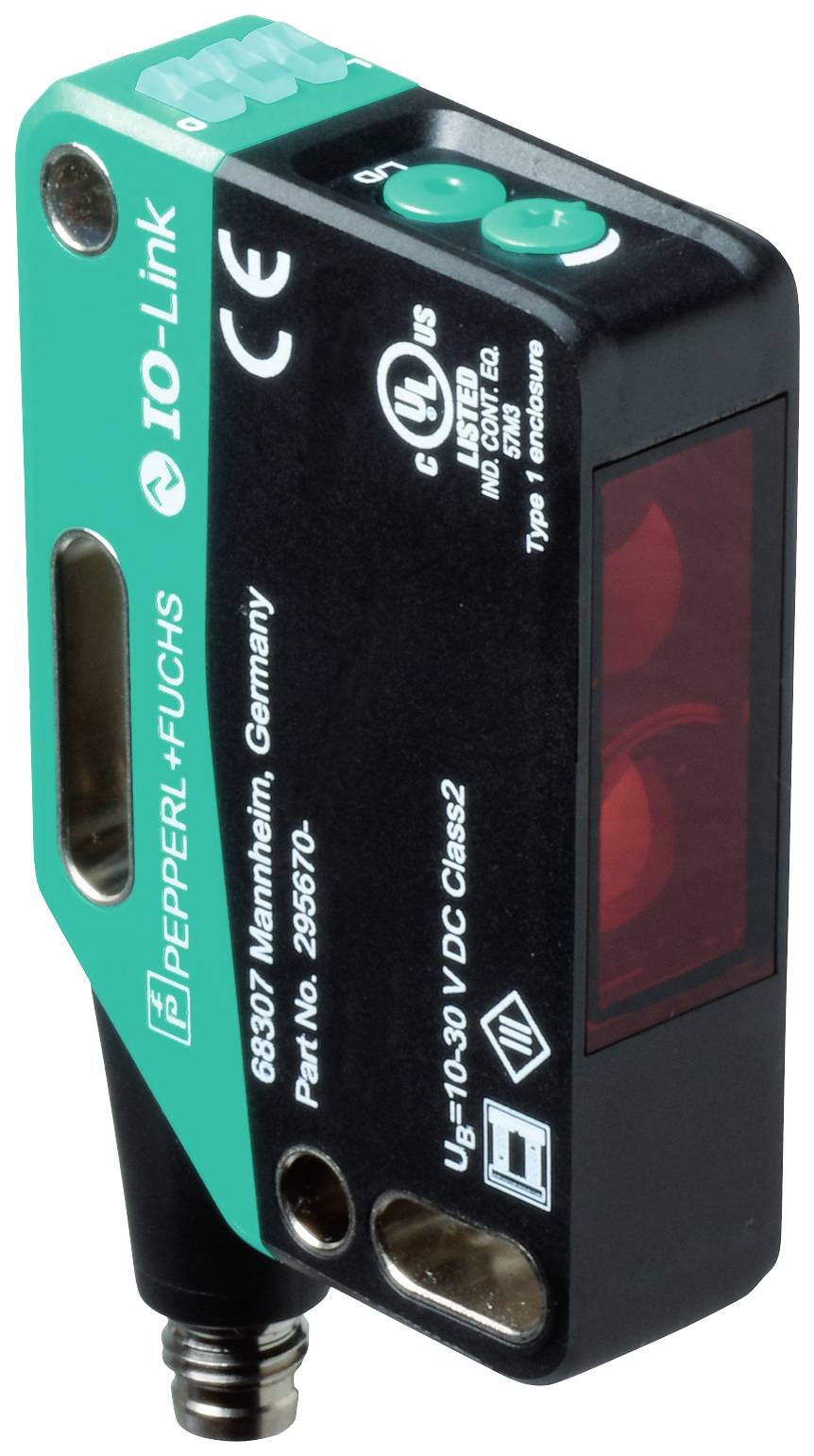

Pepperl+Fuchs OMT300-R201-IEP-IO-V31-L Avståndsgivare 1 st Trådlös - Sändare räckvidd max.: 300 mm (L x B x H) 41.7 x 15
EAN:
Fabrikatsnr.
Artikelnr.:
Förpackningstyp
Piece
Typ av produkt
Avståndsgivare
Driftspänning (min.)
18 V/DC
Driftspänning max.
30 V/DC
Max. räckvidd
300 mm
Datablad (PDF)
Antal
Toal (5 112,00 kr / stycken)
5 112,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Förpackningstyp
Piece
- Typ av produkt
Avståndsgivare
- Typ
OMT300-R201-IEP-IO-V31-L
- Innehåll
1 st
- Driftspänning (min.)
18 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
18 - 30 V/DC
- Växelspänning (max.)
30 V/DC
- Växelström (max)
100 mA
- Egenskaper
LED-visning
- Sändare typ
Laserdiod
- Stråldiameter
3 mm
- Laserklass
1
- Utgångar
PNP
NPN
- Upplösning
0.1 mm
- Räckvidd min. (öppet fält)
100 mm
300 mm
- Tolerans ±
0.5 %
IP67
IP69
IP69 K (i inbyggt tillstånd)
- Min. temperatur
10 °C
- Max. temperatur
50 °C
- Längd
41.7 mm
- Bredd
15 mm
- Höjd
61.7 mm
- Mått.
(L x B x H) 41.7 x 15 x 61.7 mm
- Gängtyp anslutningssida
M8 x 1
- Tillverkarnr.
295670-100355
- Antal poler
4
- Trådlös laddningsfunktion
Nej
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2627655 Pepperl+Fuchs OMT300-R201-IEP-IO-V31-L Avståndsgivare 1 st Trådlös - Sändare räckvidd max.: 300 mm (L x B x H) 41.7 x 15
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2627655 Pepperl+Fuchs OMT300-R201-IEP-IO-V31-L Avståndsgivare 1 st Trådlös - Sändare räckvidd max.: 300 mm (L x B x H) 41.7 x 15
Beskrivning
Ljussändare: Laserdiod, ljustyp: Röd, växelljus, signalutgång: 1 mottaktsutgång, 1 analog utgång, kortslutningssäker, polvändningssäker, överspänningsfast, Gränssnittstyp: IO-link ( med C/Q = stift 4 ), kopplingstyp: Leveranstillstånd är: C/Q - Pin4: NPN slutare, PNP brytkontakt, IO-Link i - Pin2: Analogutgång 4...20 mA, anslutning: Kontakt M8 x 1, 4-polig, driftspänning: 18... 30 V DC, omgivningstemperatur: 10... 50 °C (50... 122 °F)
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Allmänna uppgifterMätområde: 100 300 mmReferensobjekt: Standardvit, 100 mm x 100 mmLjuskälla: LaserdiodLjustyp: röd, växelljusData om laser OBS! LASERLJUS, TITTA INTE IN I LJUSSTRÅLEN Laserklass: 1 Våglängd 680 nm Stråldivergens > : 5 mrad, d63 < 2,8 mm i området 350 mm... 800 mm Pulslängd: 5,5 µs Uppdateringshastighet: Ca 2,4 kHz Max. pulsenergi < 40 NJVinkelavvikelse: Max. +/- 1,5°Ljusfläcksdiameter: Ca 3 mm med ett avstånd på 300 mmÖppningsvinkel: ca 0,3 °Ljusgräns för främmande ljus: EN 60947–5-2 : 45000 luxUpplösning: 0,1 mmEgenskaper funktionell säkerhetMTTFd: 470 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Display/kontrollerDriftindikering: Lysdiod grön: | statiskt till - Power-On | blinkande (4 Hz) - kortslutning | blinkande med kort avbrott (1 Hz) - IO-link lägeFunktionsvisning: Gul LED:statisk på - kopplingsutgång kan aktiveras och är inaktivKontroller: Teach-in-knappKontroller: 5-stegs vridströmbrytare för att välja driftlägenElektriska data:Driftspänning: 18 30 V DCPulsationskraft: Max. 10 %Tomgångsström: < 18 mA vid 24 V matningsspänningSkyddsklass: IIIGränssnittGränssnittstyp: IO-link ( via C/Q = PIN 4 )IO-link-version 1.1Enhetsprofil: Identification and Diagnosis | smart sensor typ 0 / typ 3.3Apparat-ID: 0x11191B (1120539)Överföringshastighet OM2 (38,4 kbit/s)Min./max. Cykeltid 3 msProcessdatabredd: Processdataingång 4 byte | processdatautgång 2 bitar"SIO Mode" -stöd: JaKompatibel masterport typ AUtgångKopplingstyp: Leveranstillstånd är: | C/Q - Pin4: NPN slutare, PNP brytkontakt, IO-Link | i - Pin2: Analog utgång 4...20 mASignalutgång: 1 mottaktsutgång , 1 analog utgång, kortslutningssäker, polvändningssäker, överspänningssäkerBrytspänning max: 30 V/DCKopplingsström: max. 100 mA (resistiv last)Brukskategori: DC-12 och DC-13Spänningsfall ≤ 1,5 V DCTillslagstid 2 msAnalog utgångUtgångstyp: 1 strömutgång: 4... 20 mALastmotstånd > 1 kΩ spänningsutgång; ≤ 470 Ω strömutgång Återhämtningstid 2 msÖverensstämmelseKommunikationsgränssnitt: IEC 61131-9Produktstandard: EN 60947-5-2Lasersäkerhet: EN 60825-1:2014MätnoggrannhetTemperaturdrift 0,05 %/K.Uppvärmningstid: 5 minReproducerbarhet: < 0.5 %Linearitetsfel 0.5 %Tillstånd och certifikatEAC-ÖVERENSSTÄMMELSE TR CU 020/2011UL-godkännande: E87056 , cULus Listed , " Class 2" -nätenhet, typ Rating 1CCC-godkännande: Produkter vars maximala driftspänning på ≤ 36 V är inte föremål för godkännande och därför inte är märkta med CCC-märkning.FDA-godkännande: IEC 60825-1:2014 comptes with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to laser Notice No. 50, dated June 24, 2007OmgivningsförhållandenOmgivningstemperatur: 10 50 °C (50... 122 °F)Förvaringstemperatur: -40 70 °C (-40... 158 °F)Mekaniska data:Höljets bredd: 15 mmHöjd 61,7 mmHöljesdjup 41,7 mmKAPSLINGSKLASS: IP67 / IP69 / IP69KAnslutning: Kontakt M8 x 1, 4-poligMaterial Hölje: PC (polykarbonat) Ljusflöde: PMMAVikt: Ca 44 g.
