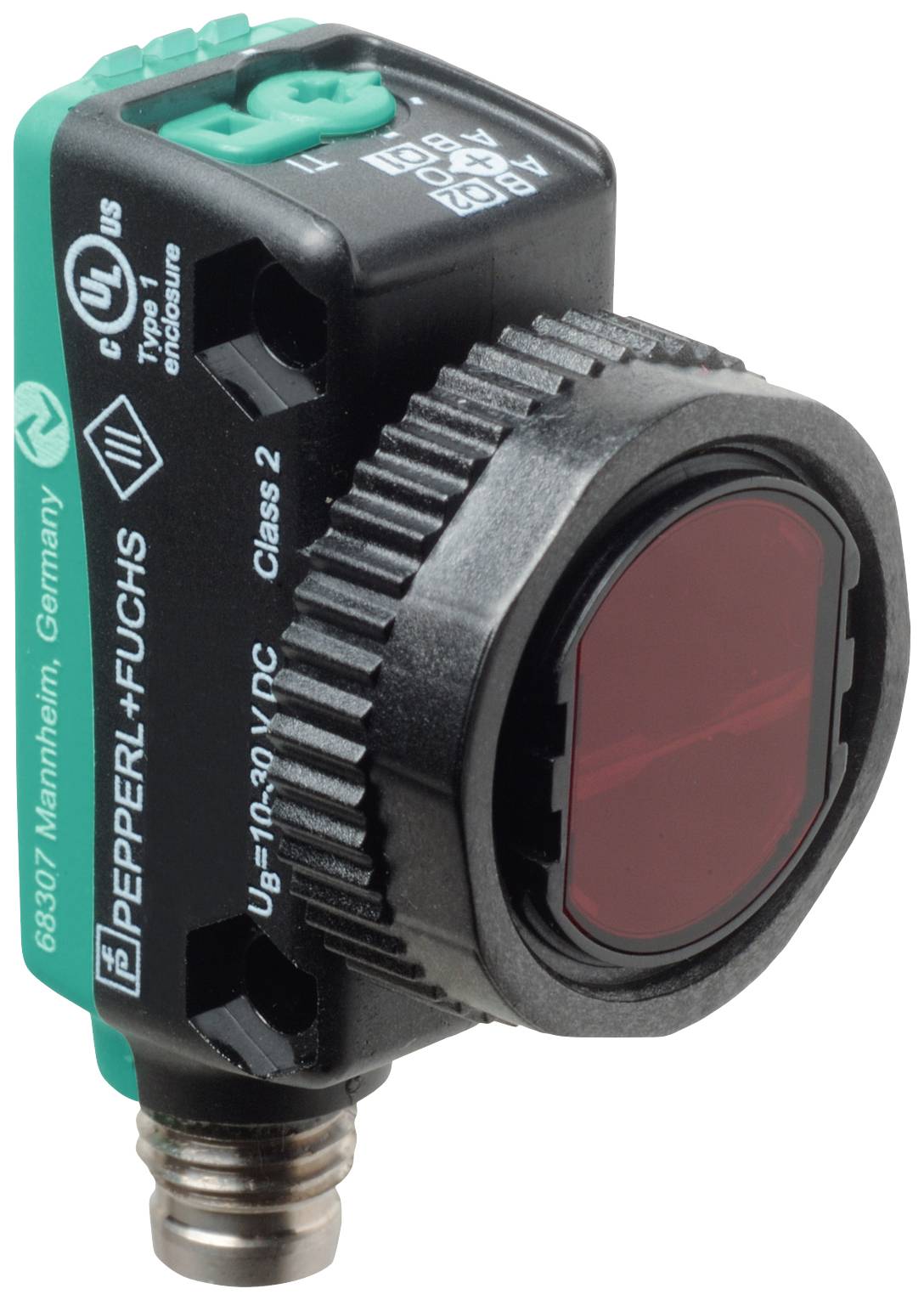

Pepperl+Fuchs OMT120-R103-EP-IO-V3-L Avståndsgivare 1 st Trådlös - Sändare räckvidd max.: 120 mm (L x B x H) 26.7 x 15 x
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Avståndsgivare
Driftspänning (min.)
10 V/DC
Driftspänning max.
30 V/DC
Max. räckvidd
120 mm
Typ
OMT120-R103-EP-IO-V3-L
Datablad (PDF)
Antal
Toal (4 872,00 kr / stycken)
4 872,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Typ av produkt
Avståndsgivare
- Typ
OMT120-R103-EP-IO-V3-L
- Innehåll
1 st
- Driftspänning (min.)
10 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
10 - 30 V/DC
- Växelspänning (max.)
30 V/DC
- Växelström (max)
100 mA
- Sändare typ
Laserdiod
- Stråldiameter
3 mm
- Laserklass
1
- Utgångar
PNP
NPN
- Upplösning
0.1 mm
- Räckvidd min. (öppet fält)
40 mm
120 mm
- Tolerans ±
1 %
IP67
IP69
IP69 K (i inbyggt tillstånd)
- Min. temperatur
10 °C
- Max. temperatur
60 °C
- Längd
26.7 mm
- Bredd
15 mm
- Höjd
43.9 mm
- Mått.
(L x B x H) 26.7 x 15 x 43.9 mm
- Gängtyp anslutningssida
M8 x 1
- Tillverkarnr.
267075-100393
- Antal poler
3
- Trådlös laddningsfunktion
Nej
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2627595 Pepperl+Fuchs OMT120-R103-EP-IO-V3-L Avståndsgivare 1 st Trådlös - Sändare räckvidd max.: 120 mm (L x B x H) 26.7 x 15 x
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2627595 Pepperl+Fuchs OMT120-R103-EP-IO-V3-L Avståndsgivare 1 st Trådlös - Sändare räckvidd max.: 120 mm (L x B x H) 26.7 x 15 x
Beskrivning
Ljussändare: Laserdiod, ljustyp: Röd, växelljus, signalutgång: 1 mottaktsutgång, kortslutningssäker, Polomkastningssäker, överspänningsskydd, gränssnittstyp: IO-link ( med C/Q = PIN 4 ), kopplingstyp: Leveranstillstånd är: C/Q - Pin4: NPN slutande, PNP brytkontakt, IO-Link, anslutning: M8 x 1, 3-polig kontakt, driftspänning: 10... 30 V DC, omgivningstemperatur: 10... 60 °C (50... 140 °F)
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Allmänna uppgifterMätområde: 40 120 mmReferensobjekt: Standardvit, 100 mm x 100 mmLjuskälla: LaserdiodLjustyp: röd, växelljusData om laser OBS! LASERLJUS, TITTA INTE IN I LJUSSTRÅLEN Laserklass: 1 Våglängd 680 nm Stråldivergens > : 5 mrad d63 d63 < 1 mm i området 50 mm ... 250 mm Pulslängd: 3 µs Uppdateringshastighet: Ca 3 kHz Max. pulsenergi 15,2 NJVinkelavvikelse: Max. +/- 1,5°Ljusfläcksdiameter: Ca 3 mm med ett avstånd på 120 mmÖppningsvinkel: ca 2 °Ljusgräns för främmande ljus: EN 60947–5-2 : 30000 luxUpplösning: 0,1 mmEgenskaper funktionell säkerhetMTTFd: 560 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Display/kontrollerDriftindikering: Lysdiod grön: | statiskt till - Power-On | blinkande (4 Hz) - kortslutning | blinkande med kort avbrott (1 Hz) - IO-link lägeFunktionsvisning: Gul LED:statisk på - kopplingsutgång kan aktiveras och är inaktivKontroller: Teach-in-knappKontroller: 5-stegs vridströmbrytare för att välja driftlägenElektriska data:Driftspänning: 10 30 V DCPulsationskraft: Max. 10 %Tomgångsström: < 25 mA vid 24 V matningsspänningSkyddsklass: IIIGränssnittGränssnittstyp: IO-link ( via C/Q = PIN 4 )Apparatprofil: smart sensorÖverföringshastighet OM2 (38,4 kbit/s)IO-link version 1.1Min./max. Cykeltid 3 msProcessdatbredd: Processdata ingång 3 Byte processdata utgång 2 bitSIO-Mode-stöd: JaApparat ID: 0x11090A (1116426)Kompatibel masterport typ AUtgångKopplingstyp: Leveranstillstånd är: | C/Q - Pin4: NPN slutare, PNP brytkontakt, IO-Link | Signalutgång 1 mottaktsutgång, kortslutningssäker, polvändningssäker, överspänningssäkerBrytspänning max: 30 V/DCKopplingsström: max. 100 mA (resistiv last)Brukskategori: DC-12 och DC-13Spänningsfall ≤ 1,5 V DCTillslagstid 2 msÖverensstämmelseKommunikationsgränssnitt: IEC 61131-9Produktstandard: EN 60947-5-2Lasersäkerhet: EN 60825-1:2014MätnoggrannhetTemperaturdrift 0,05 %/K.Uppvärmningstid: 5 minReproducerbarhet: ≤ 1 %Linearitetsfel: ± 1 %Tillstånd och certifikatUL-godkännande: E87056 , cULus Listed , " Class 2" -nätenhet, typ Rating 1FDA-godkännande: IEC 60825-1:2007 comptes with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to laser Notice No. 50, dated June 24, 2007OmgivningsförhållandenOmgivningstemperatur: 10 60 °C (50... 140 °F) | Förvaringstemperatur: -40 70 °C (-40... 158 °F)Mekaniska data:Höljets bredd: 15 mmHöjd 43,9 mmHöljesdjup 26,7 mmKAPSLINGSKLASS: IP67 / IP69 / IP69KAnslutning: Kontakt M8 x 1, 3-poligMaterial Hölje: PC (polykarbonat) Ljusflöde: PMMAVikt: Ca 12 g.
