Joy-it JT-ScopeMega50 PC-oscilloskop 15 MHz 2 kanaler, 16 kanaler 8 Bit Digital lagring (DSO), Mixed-Signal (MSO), Logik

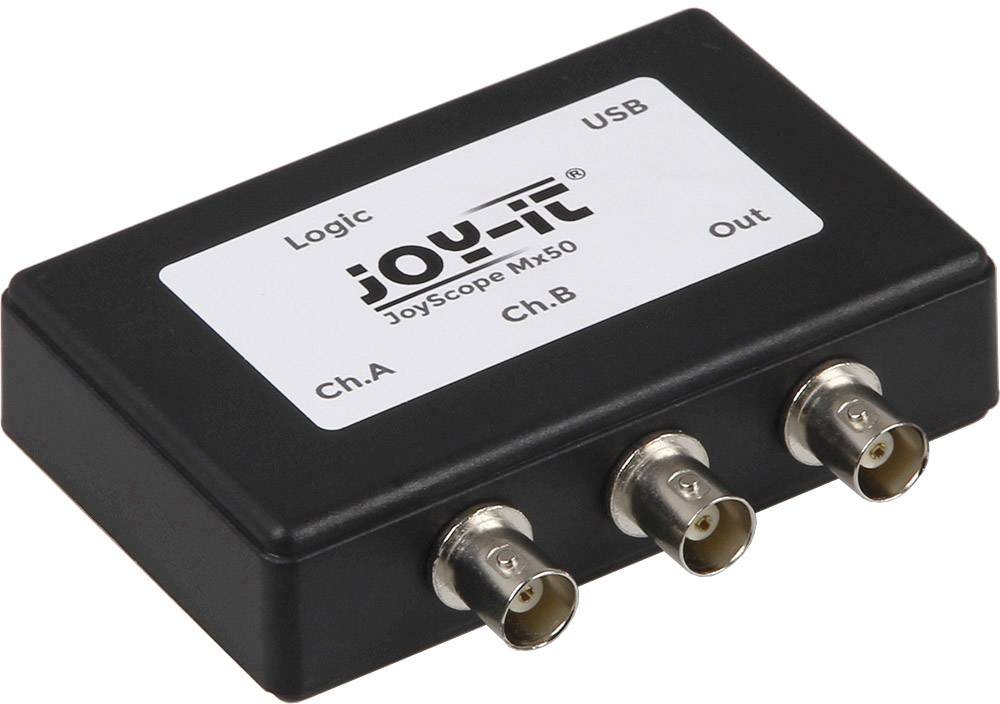

'Joy-IT JoyScope MX50' logikanalysator med USB-anslutning, två BNC-kanaler (Ch.A, Ch.B) och en utgång, för analys av elektroniska signaler.

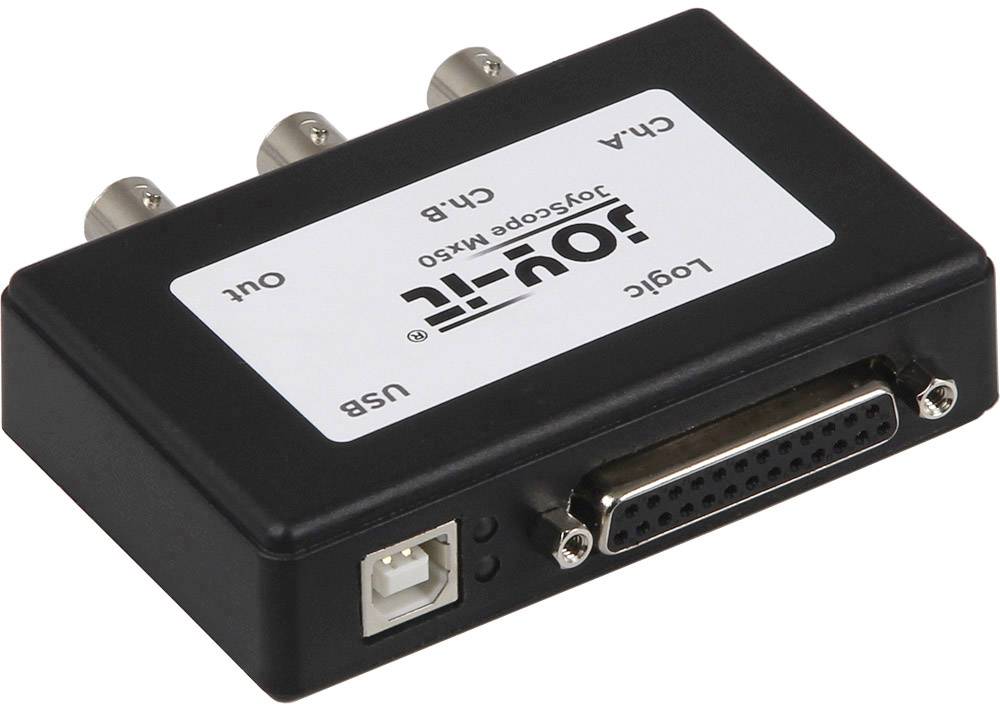

Extern logikanalysator med flera anslutningar, inklusive USB och kanaler. Används för digital signalövervakning och -analys.

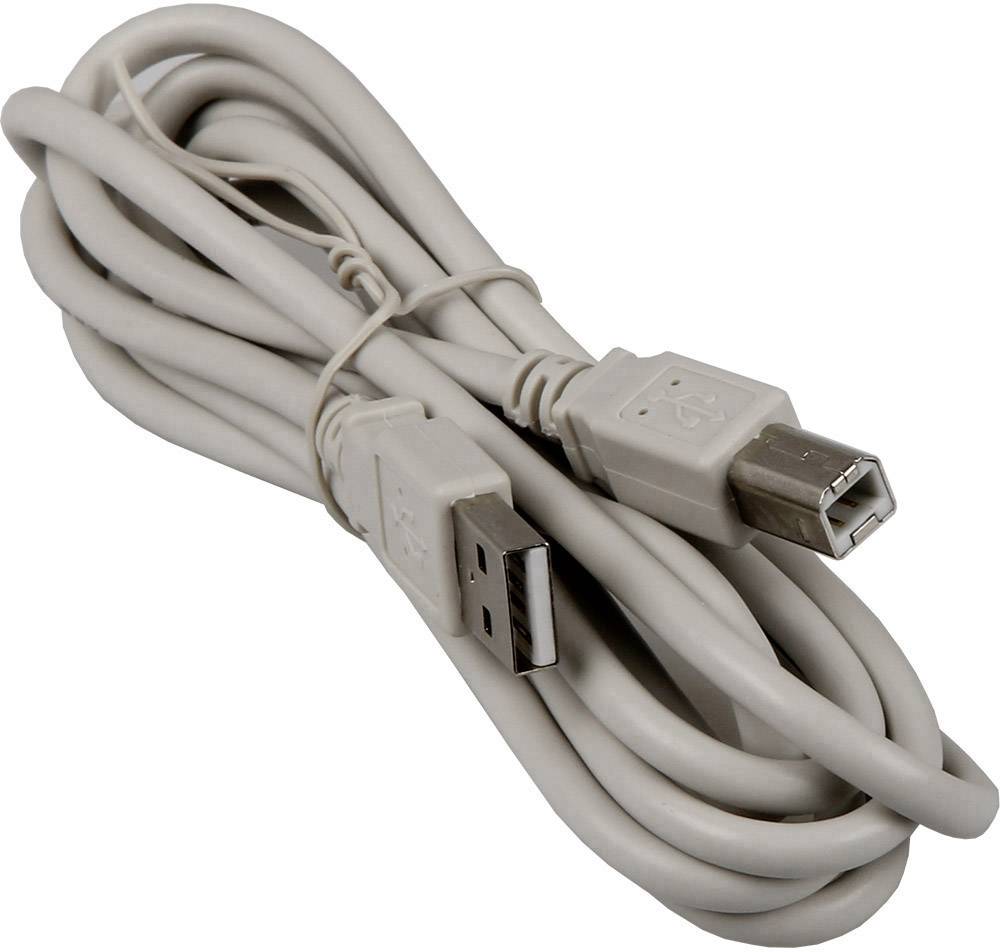

Ett ihopvecklat, grått USB-kabel med en USB-A-kontakt på ena sidan och en USB-B-kontakt på den andra sidan.

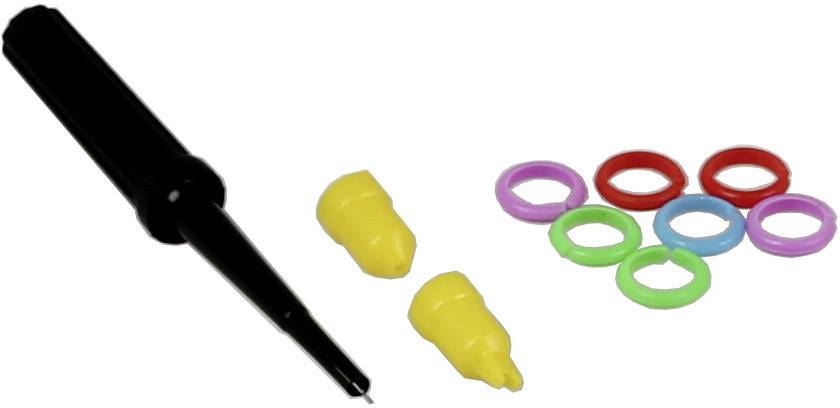

En svart sondmittenhållare, två gula lock och åtta färgade ringar (violetta, röda, gröna, blå) ligger på en vit yta.

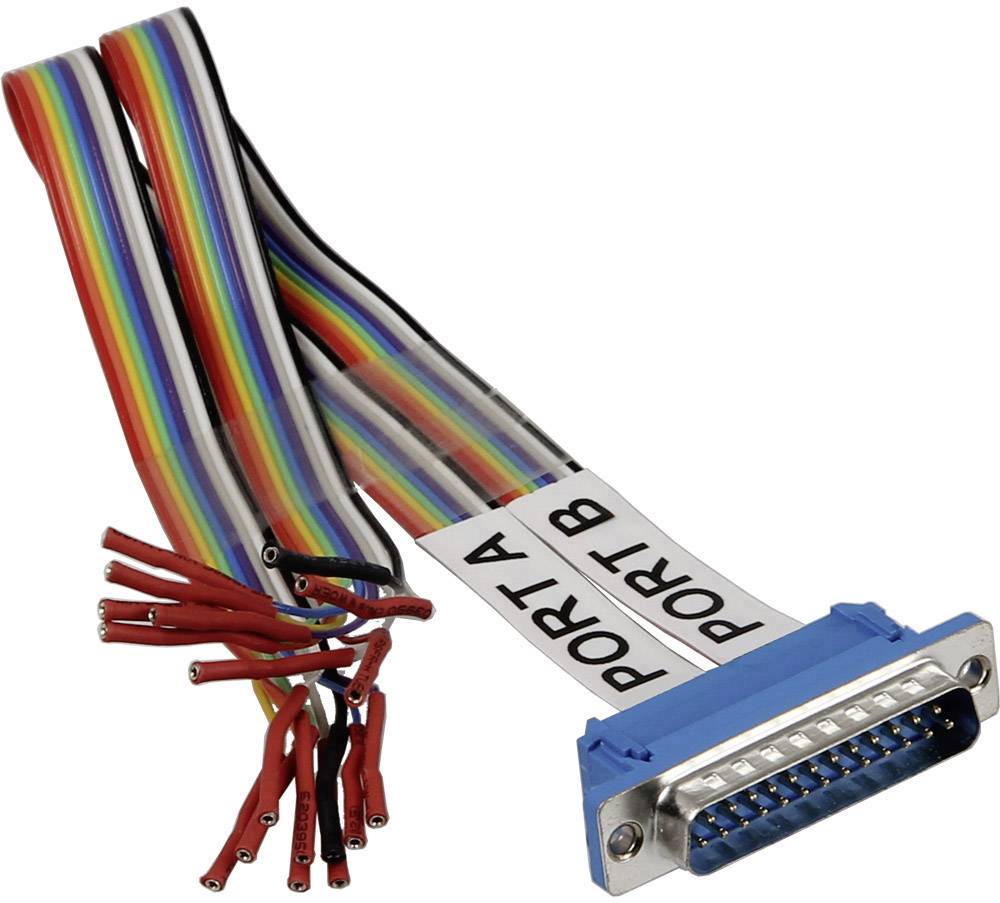

En blå kontakt med många färgglada trådar och märkningarna 'PORT A' och 'PORT B'.

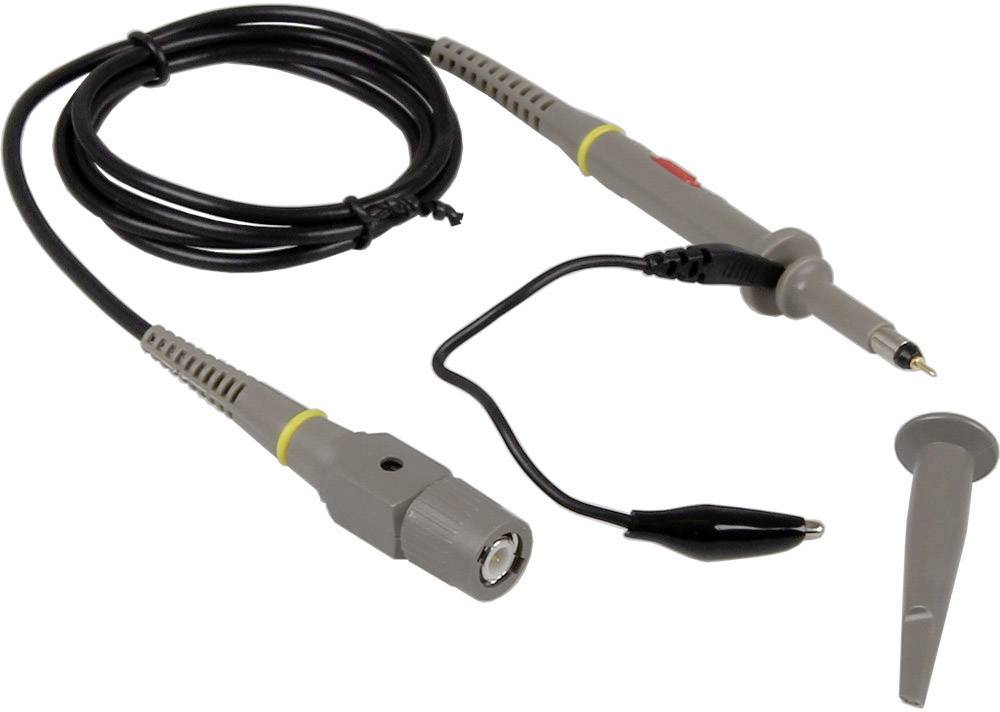

Oscilloskop-mätsond med avtagbar krok, BNC-kontakt och kabel. Används för att mäta elektriska signaler i kretsar.

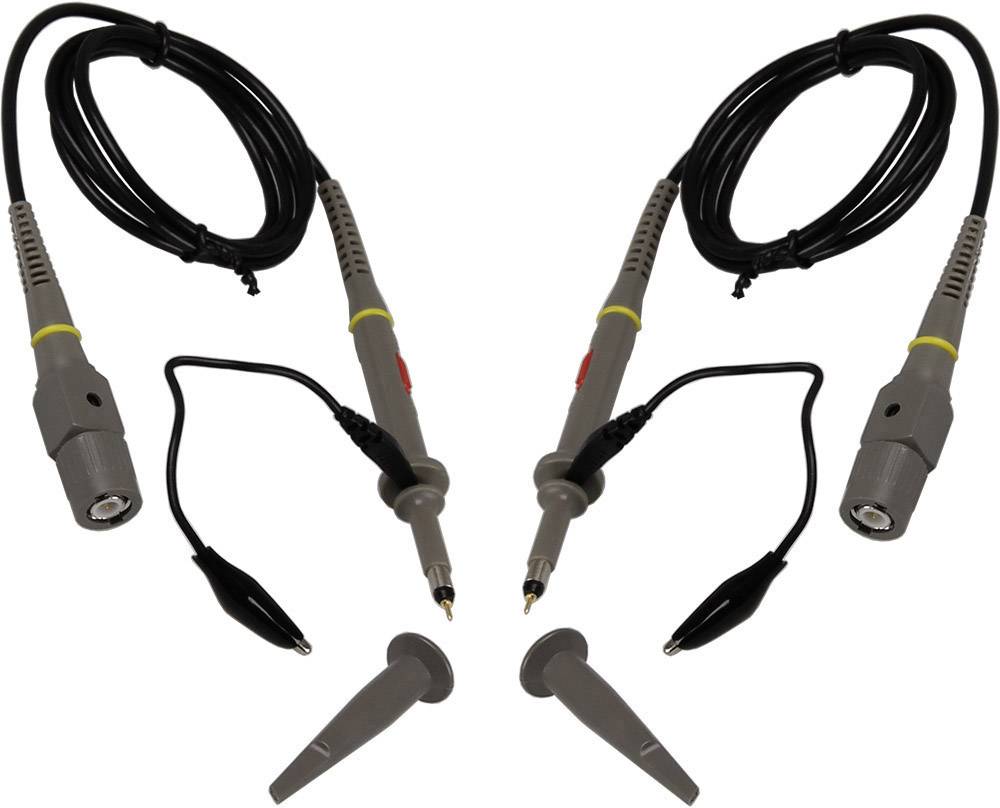

Två oscilloskopsonder med krokodilklämmor och utbytbara spetsar, lämpliga för precisionsmätningar inom elektronik.

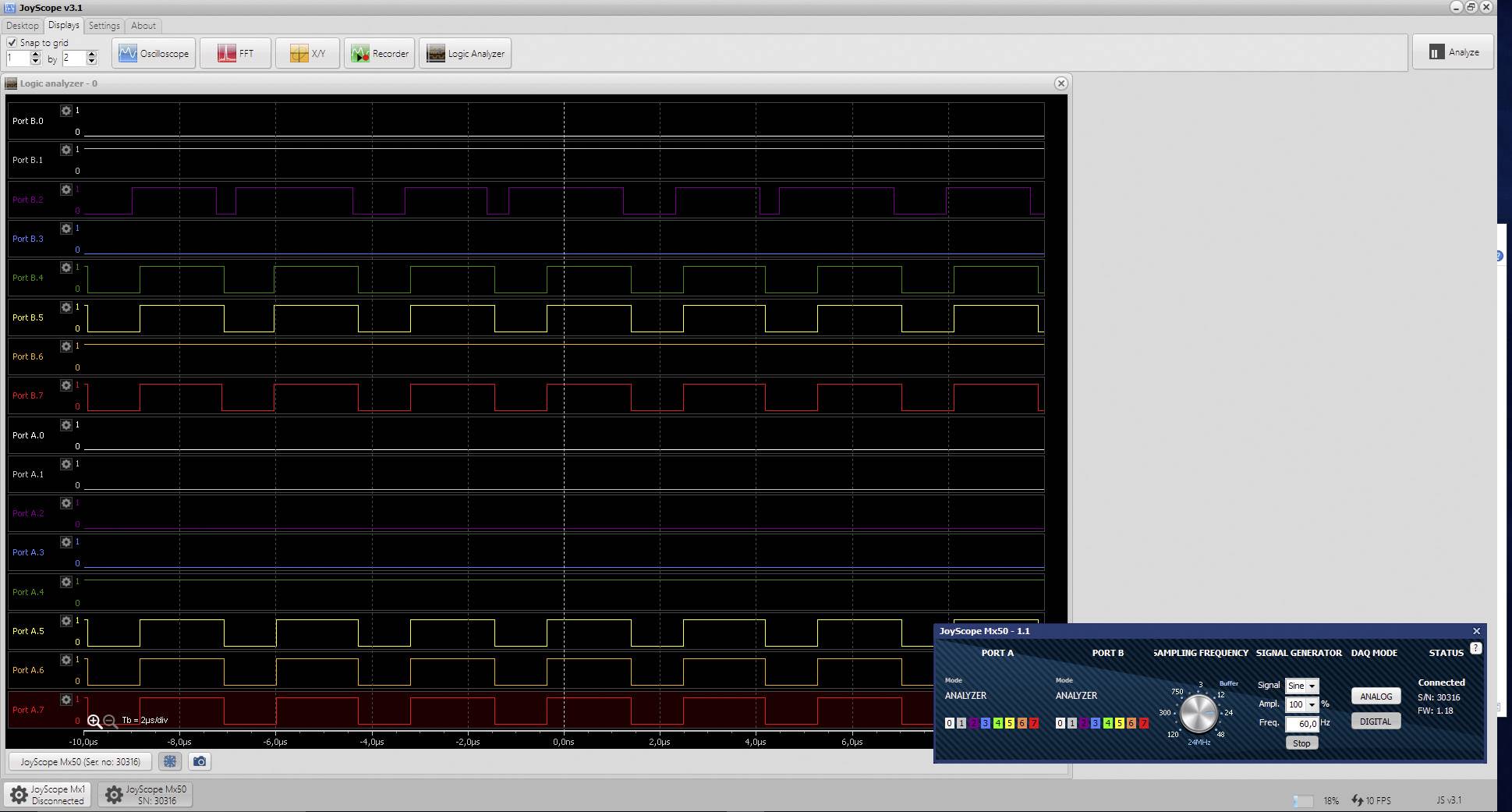

En skärm visar ett digitalt oscilloskop med flera färgade vågformer över tid. Nere till höger finns kontroller.

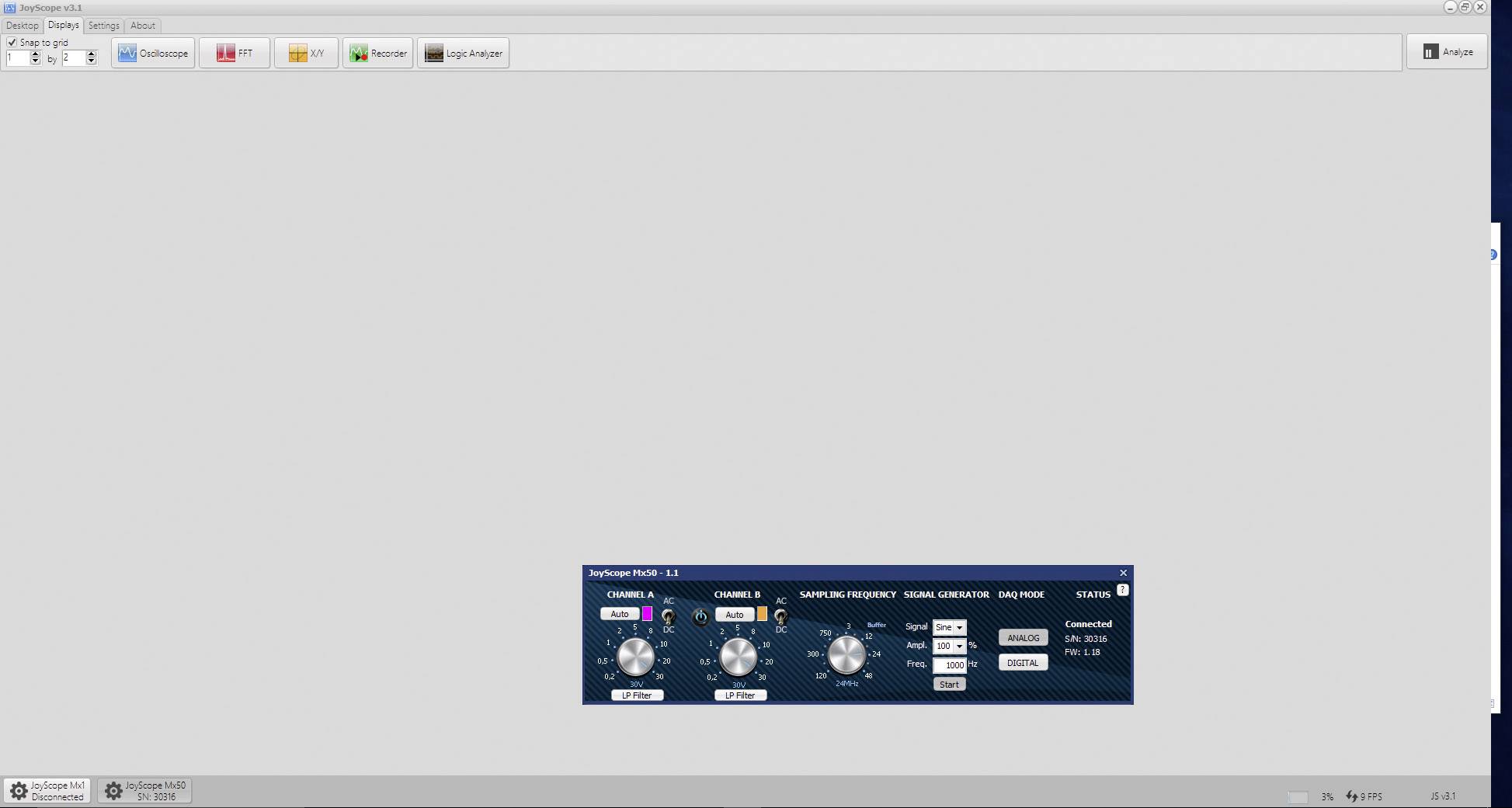

En enkel mjukvaruskärm visar ett insticksgränssnitt med reglage för frekvens, resonans och modulation.

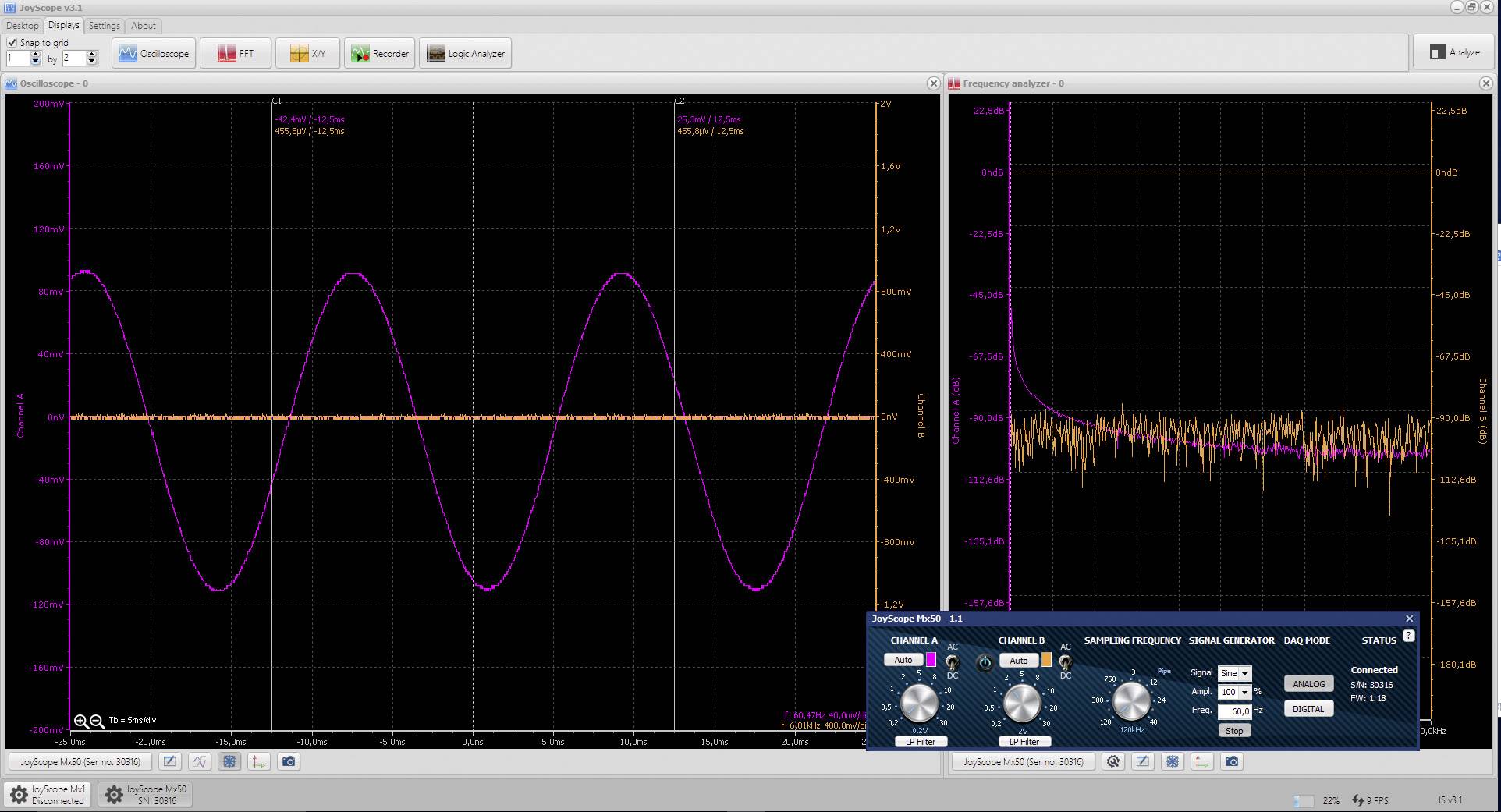

En skärm visar ett oscilloskopprogram med två diagram. Till vänster: sinusvåg och rak kurva. Till höger: frekvensdiagram med brus. Längst ner: kontroller för inställningar.

1/10

Leverans tor. 24 sep.

3 Styck

Antal

Styck

Toal (1 272,00 kr / stycken)

1 272,00 kr

exkl. moms

Fri frakt

Endast 3 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Mixed signal oscilloskop ScopeMega50

2 kanaler
Bandbredd 48 MHz

Tekniska specifikationer

Typ av produkt: PC-oscilloskop

Bandbredd: 15 MHz

Upplösning: 8 Bit

Oscilloskop - specifikationer: Digital lagring (DSO)
Mixed-Signal (MSO)
Logikanalysatorer
Funktionsgenerator

Antal analoga ingångar max.: 2

: (ej certifierad kalibrering)

Ingångsspänning: +/- 30 V

Mått.: (L x B x H) 5 x 90 x 20 mm

Vikt: 100 g

Antal digitala ingångar max.: 16

Bredd: 90 mm

Höjd: 20 mm

Längd: 5 mm

Gränssnitt: Analog spänning
BNC-kontakt
D-SUB uttag 25-polig
USB 2.0 uttag B

Typ: JT-ScopeMega50

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1547488 Joy-it JT-ScopeMega50 PC-oscilloskop 15 MHz 2 kanaler, 16 kanaler 8 Bit Digital lagring (DSO), Mixed-Signal (MSO), Logik

Nedladdning

Nedladdning 1547488 Joy-it JT-ScopeMega50 PC-oscilloskop 15 MHz 2 kanaler, 16 kanaler 8 Bit Digital lagring (DSO), Mixed-Signal (MSO), Logik

Beskrivning

USB-PC baserat Mixed Signal Oscilloskop.
Särskilt energibesparande: 150 mA strömförbrukning - perfekt för utomhusbruk.

Version

2-kanaligt oscilloskop
2-kanals Spectrum Analyzer
16-kanals Logic Analyzer (med serial interface decoding: UART, I2C, SPI) [ 0..5V]
Funktionsgenerator för testsignaler: 12,5 kHz/ max. 1,8 Vpp [Sinus, fyrkant, trekant, impuls, sågtand].
