Joy-it DSO-LCR500 Oscilloskop, Signalgenerator, Komponenttestare 1 kHz - 100 kHz Triangel (value.1376409), Puls, Fyrkant

Bärbar oscilloskop med en färgdisplay som visar en vågform. Manöverknappar är placerade nedanför.

Multimeter-set DSO-LCR500 med tillbehör: Testledningar, krokodilklämmor, USB-kabel, bruksanvisning och förpackningsbox.

Ett digitalt multimeter med en skärm som visar olika mätlägen och tre ingångsportar för olika mätningar.

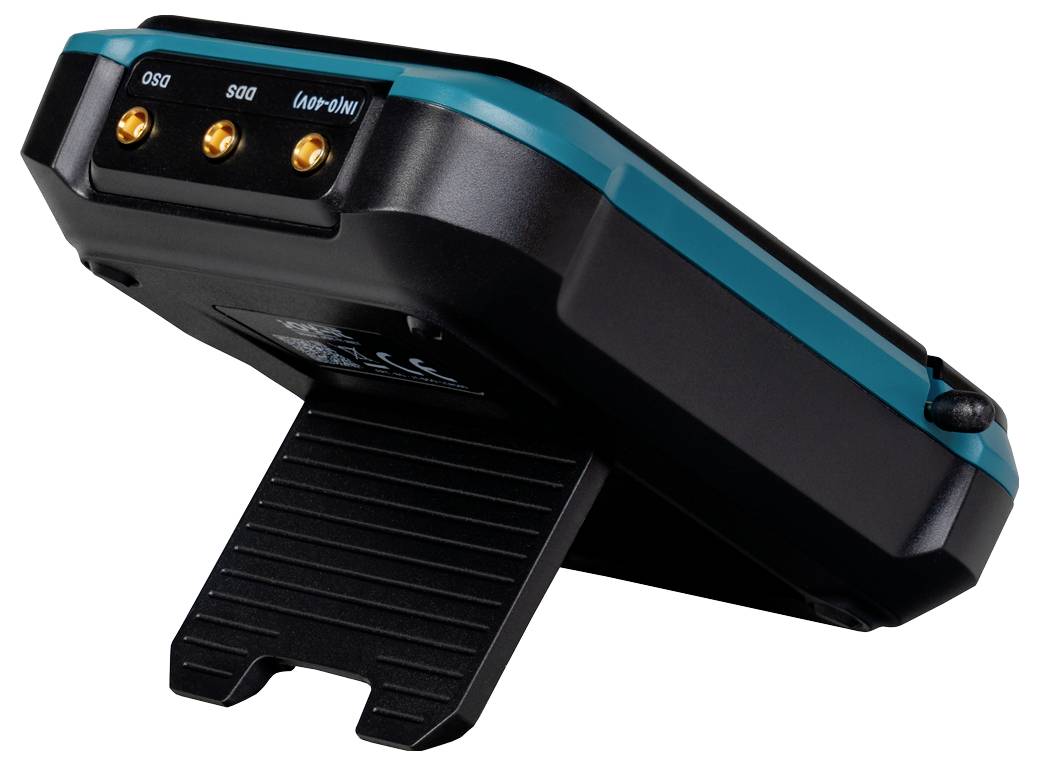

En svart elektronisk apparat med tre guldfärgade anslutningar på ett vikbart stativ, sannolikt en laddare.

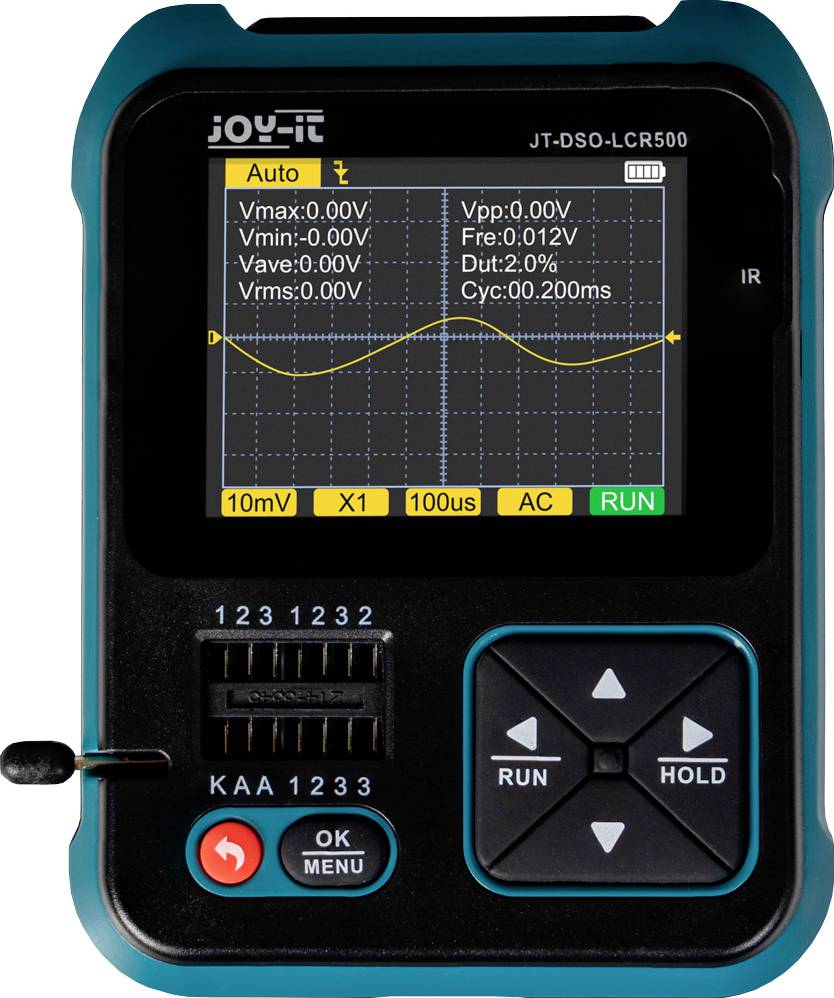

Bärbar digital oscilloskop med display som visar en sinusformad vågform. Reglage och knappar för styrning syns nedtill.

1/5

Datablad (PDF)

Snabb leverans ons. 16 sep.

148 Styck

Antal

Styck

Toal (760,00 kr / stycken)

760,00 kr

exkl. moms

Rapportera juridiska problem

Tekniska specifikationer

OSCILLOSKOP-SPECIFIKATIONER
Avsökningshastighet 10 MS/s.
Analog bandbredd 500 kHz
Ingångsmotstånd 1 MΩ
Koppling AC/DC
Provspänningsområde
1:1 80 Vpp (- 40 V - 40 V)
10:1 800Vpp (- 400 V - 400 V)
Vertikal känslighet 10 mV/ruta – 10 V/ruta
Horisontell tidsintervall 10 μs - 10 s.
Trigger-lägen automatisk, normal, enkel
Trigger-typer flank, stigande flank
Mätbara komponenter
HFE större än 10, hFE mindre än 600
Förstärkningsfaktor (hFE).
Bas-emitter-spänning (Ube)
Kollektor-emitter spärrström
(ICEO, ICES)
Framspänning av skyddsdiod (UF)
Dioder
Spänningsfall vid spänning mindre 5 V,
övergångskapacitet.
Blockström
Zenerdioder
1-2-3: Penetrationsavfall,
Genomgångsspänning i spärrriktning
Testområde 0,01 - 4,5 V.
K-A-A Genomgångsspänning in
Spärrriktning
Testområde 0,01 - 24 V
Fältdefekttransistorer
JFET: Gate-kapacitet (CG), Drain-ström (ID at VGS), spänningsfall för förhandsspänning i skyddsdioden (UF)
IGBT: Drain-ström (ID at VGS), framåtspänningsfall för skyddsdiod (UF)
MOSFET: Inkopplingsspänning (VT), Gate-kapacitet (CG), Drain-source-motstånd (RDS), framåtspänningsfall hos skyddsdioden (UF)
Kisel-likriktare & tyristorleddjur
Inkopplingsspänning kl. 5 V.
Gate-triggerström kl. 6 mA
Gate-spänning
Kondensatorer: 25 pF - 100 MF kapacitet, förlustfaktor (Vloss)
Motstånd 0,01 Ω - 50 MΩ
Spolar 10 UH - 1000 UH
Induktans, likströmsmotstånd
Batterier 0,01 - 4,5 V spänningsvärde, positiv och negativ polaritet
Ingångsspänning 16 V.
SIGNALGENERATOR
Sinusvåg: 1–100 kHz, 0–3,3 V, 50 %
Rektangulär axel 1–100 kHz, 3,3 V, 50 %
Pulsvåg 1–100 kHz, 3,3 V, 100 %
Triangel 1 - 100 kHz, 0 - 3,3 V, 50 %
Sågtandad axel 1–100 kHz, 0–3,3 V, 0–100 %
Extra funktioner
DS18B20-mätningar
DHT11-mätningar
Infraröd avkodning NEC
Visning av användar- och data-koder, visning av infraröd-vågform
Testfunktioner: Förbindelseprovning, spänningar upp till 40 V.

Utgångssignalform: Sinusvåg, fyrkantsvåg, pulsaxel, trekantsaxel, sågtandsvåg

Typ av produkt: Oscilloskop

Frekvens: 1 kHz - 100 kHz

Signal-utgångsformer: Triangel (value.1376409)
Puls
Fyrkant (value.1376410)
Sinus

Visning: LCD

: (ej certifierad kalibrering)

Mått.: (B x H) 85 mm x 103 mm

Frekvens (max.): 100 kHz

Frekvens min.: 1 kHz

Bredd: 85 mm

Höjd: 103 mm

Spänningsförsörjning: batteridriven laddningsbara
USB

Typ: DSO-LCR500

Dokument & nedladdningar

Datablad

Datablad 2896522 Joy-it DSO-LCR500 Oscilloskop, Signalgenerator, Komponenttestare 1 kHz - 100 kHz Triangel (value.1376409), Puls, Fyrkant

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2896522 Joy-it DSO-LCR500 Oscilloskop, Signalgenerator, Komponenttestare 1 kHz - 100 kHz Triangel (value.1376409), Puls, Fyrkant

Beskrivning

DSO-LCR500 förenar fördelarna med ett digitalt oscilloskop och en multifunktionell komponentprovare i ett kompakt och högkvalitativt hölje. Med hjälp av det digitala oscilloskopet kan ambitiösa fläktar utvärdera tidsberoende signaler utan att behöva förlita sig på dyr mätteknik. Den multifunktionella komponentprovaren möjliggör dessutom snabb och automatisk avkänning av komponenter. Dessutom har vår DSO-LCR500 ytterligare användbara funktioner som en signalgenerator, en infraröd-dekoder och mätning av zenerdioder, DS18B20 sensorer och DHT11 sensorer. Apparaten har ett 1500 mAh starkt batteri som kan laddas bekvämt via USB-C®. Det inbyggda, utfällbara stativet underlättar användningen ytterligare. Omfattande leveransen innehåller bland annat SMD-mätspetsar, testklämmor, mäthuvud, krokodilklämmor och BNC-adapter.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
